Neubau Reiheneinfamilienhaus Burgdorf

Auftraggeber
A.& E. Gerber-Feuz
Standort
Mälchplatzweg 45, 3400 Burgdorf
Fertigstellung
1995

Situation / Ausgangslage
Parzelle im Steinhofquartier in gebautem Umfeld innerhalb Zone mit Überbauungsordnung und definiertem Baufeld.
Aufgabe / Ziel
Konzept mit Einliegerwohnung und in dem Umfeld einen Bau erstellen in klarer Formensprache unverkennbarer Identität und in nachhaltiger, langlebiger Konstruktion.
Projekt / Realisation
4.5- Zimmerwohnung im EG/OG und 2.5- Zimmerdachwohnung mit Galerie und der Möglichkeit beide Wohnungen zusammenzulegen (Generationenhausgedanke).
Ausführung mit Doppelschalensichtmauerwerk. Äussere Schale in Kalksandstein sienarot eingefärbt. Innenschale und sämtliche Innenwände dito in Kalksandsteinsichtmauerwerk gestrichen. Beton- und Kalksandsteinwände im UG. Wärmeerzeugung mit Gastherme. Bodenheizung. Maximale Isolation der Gebäudehülle nach aktuellem Wissen und Stand der Technik.

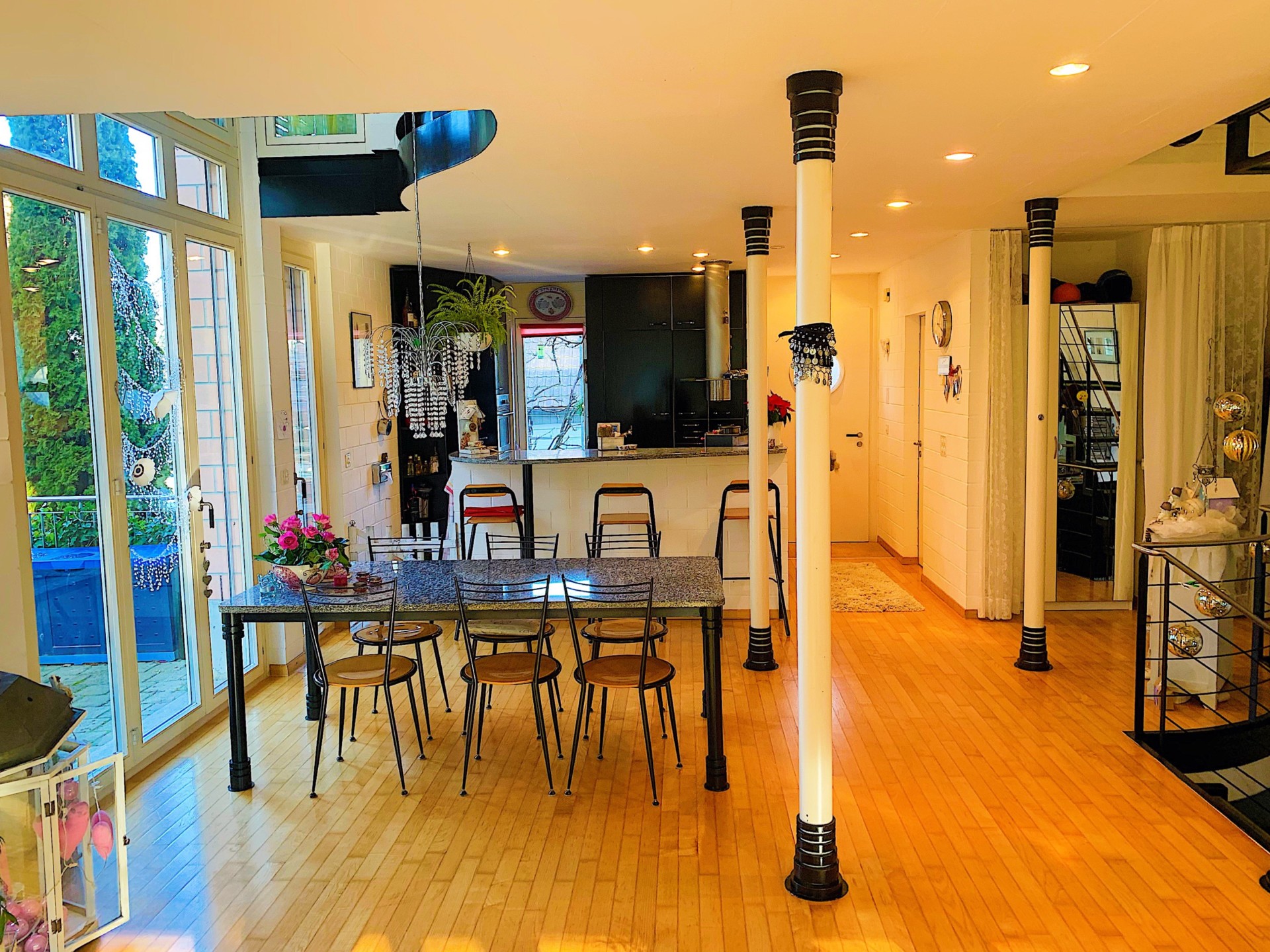

  • Essbereich der EG-Wohnung mit Sicht zur offenen Küche

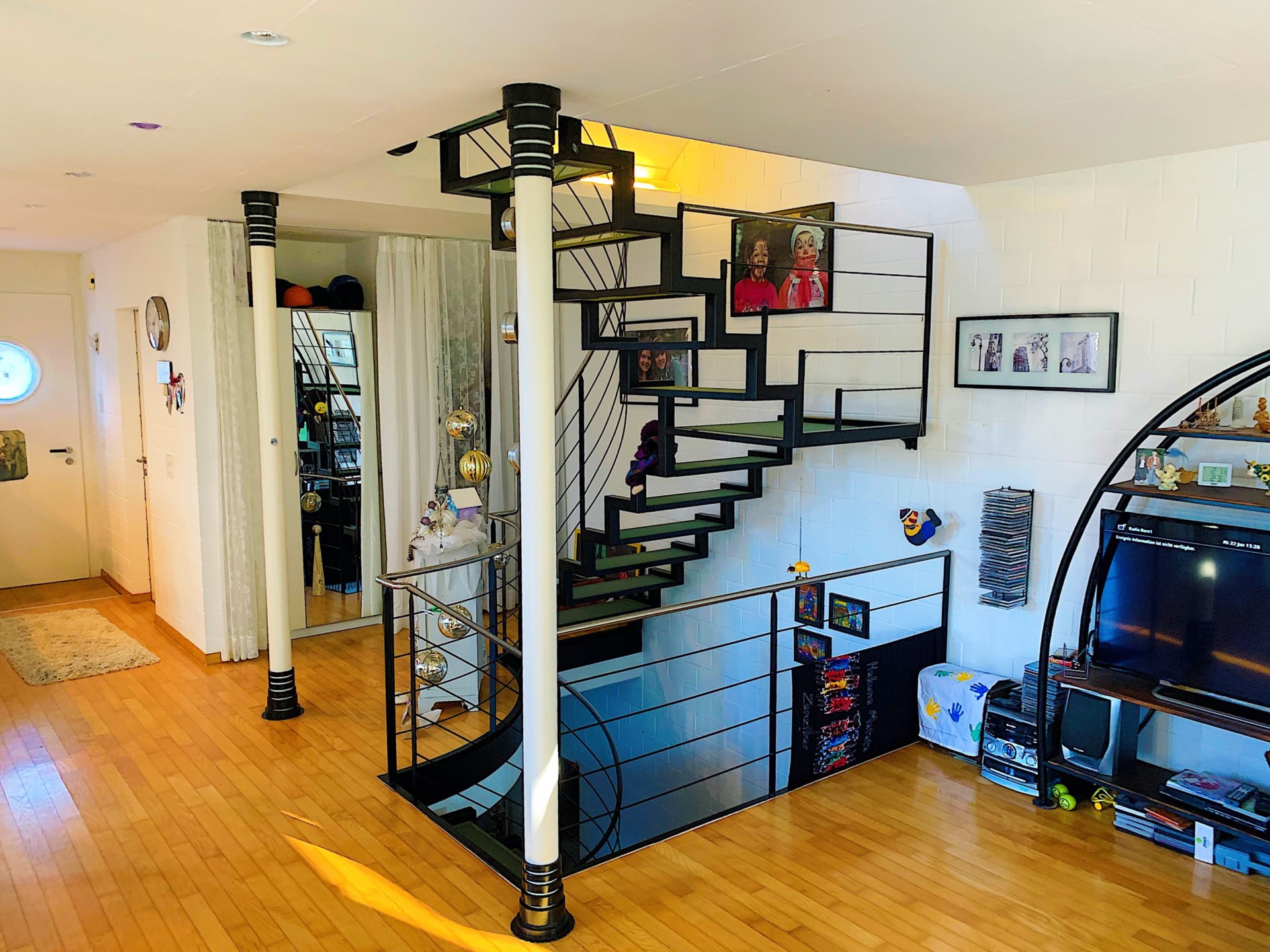

  • Transparent gestaltete Treppe ins Obergeschoss der EG-Wohnung

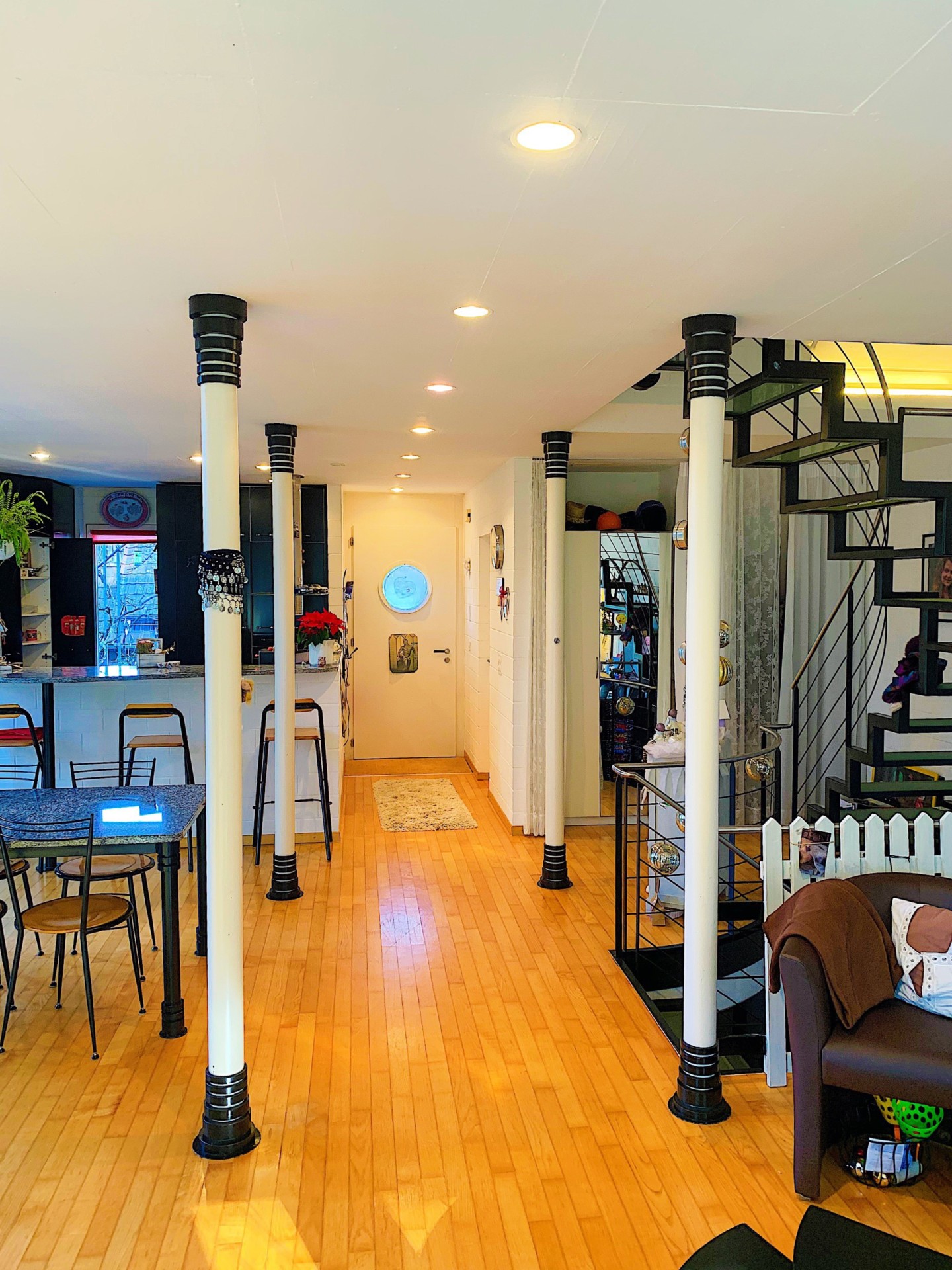

  • Blick zum Wohnungseingang der EG-Wohnung

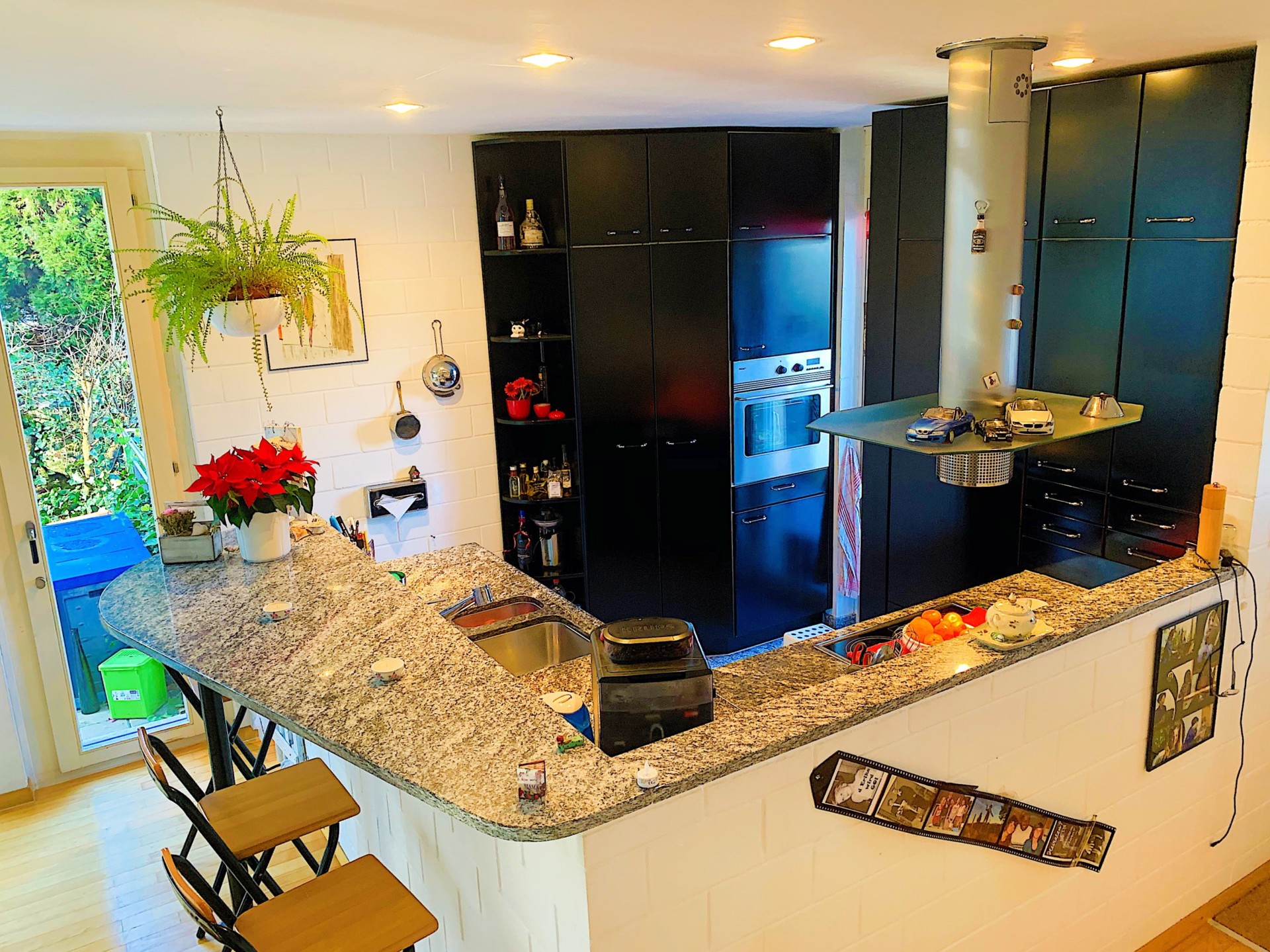

  • Küche der EG-Wohnung

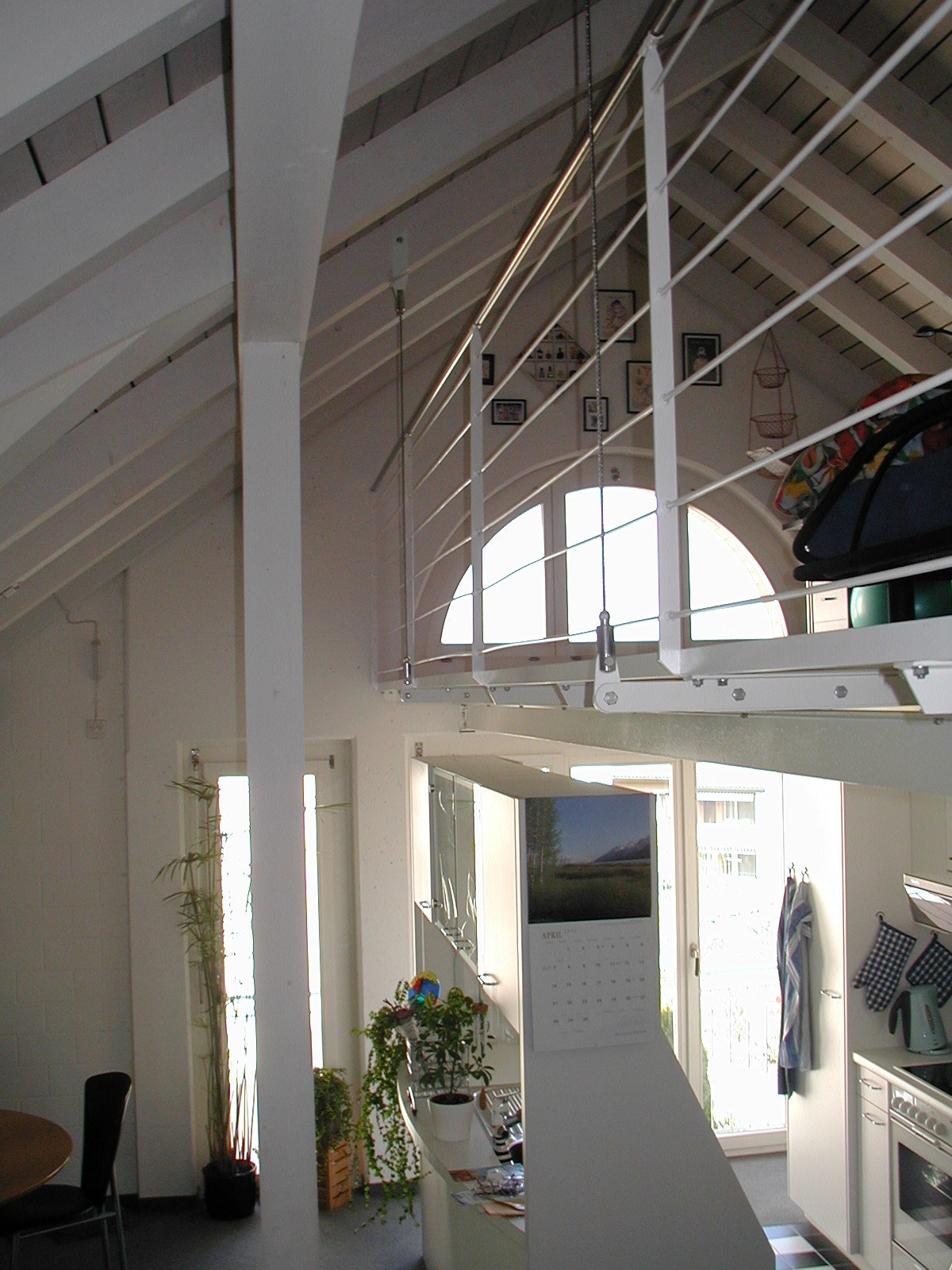

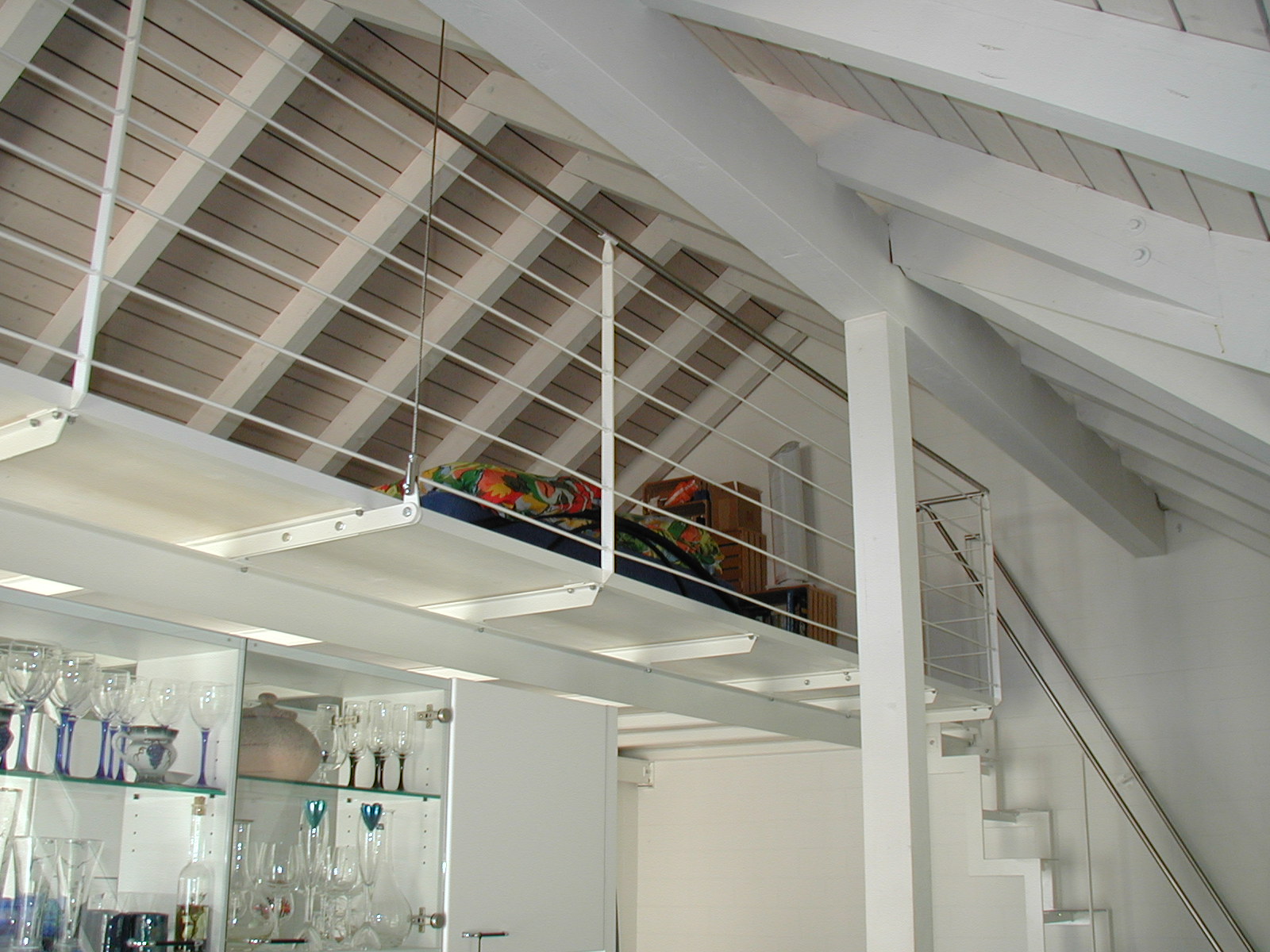

  • Blick in die Galerie der Dachwohnung
  • Galerie- und Küchenperspektive der Dachwohnung

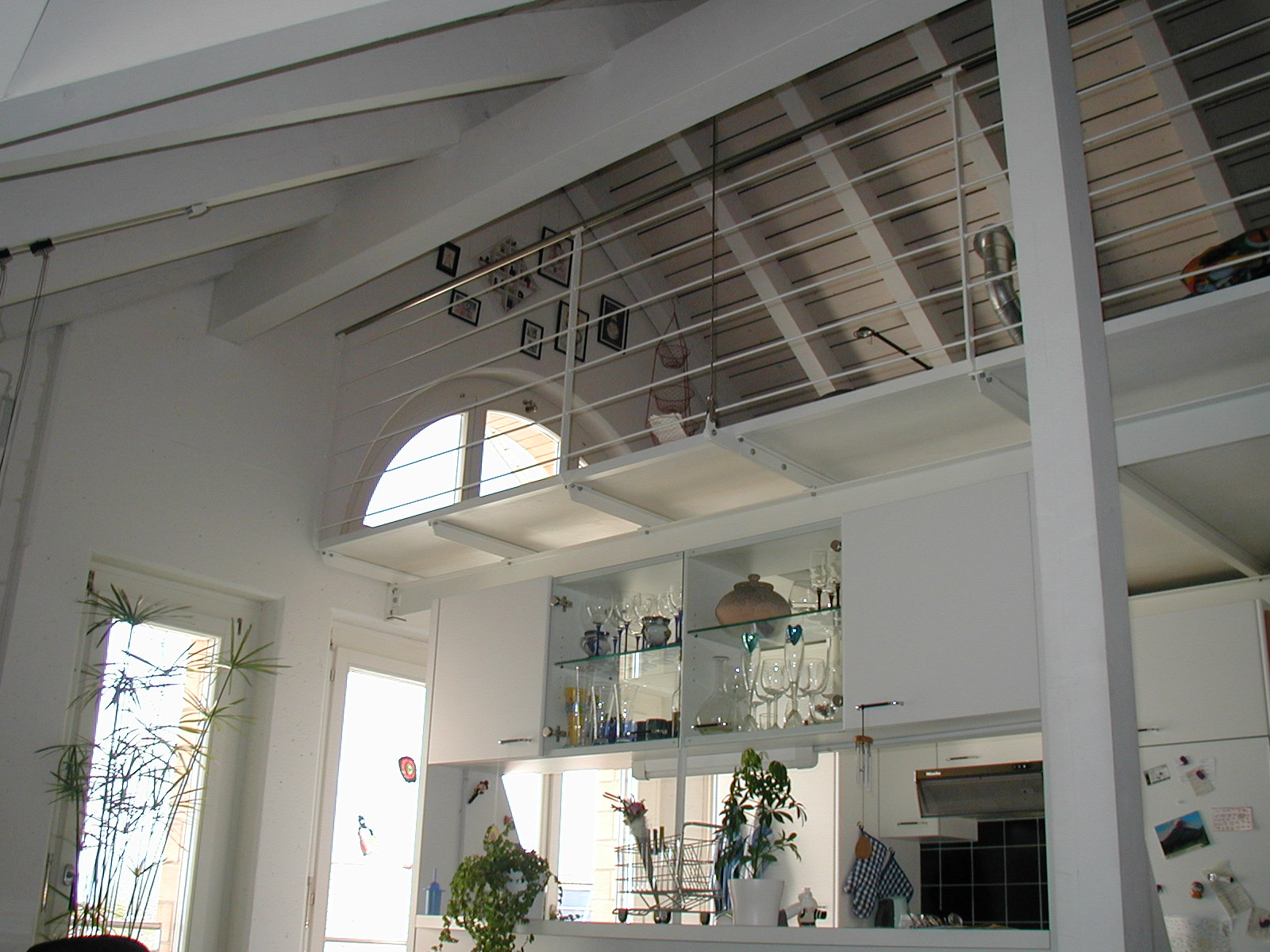

  • Blick in Richtung Küche und Galerie der Dachwohnung
  • Küche/Galerie Dachwohnung

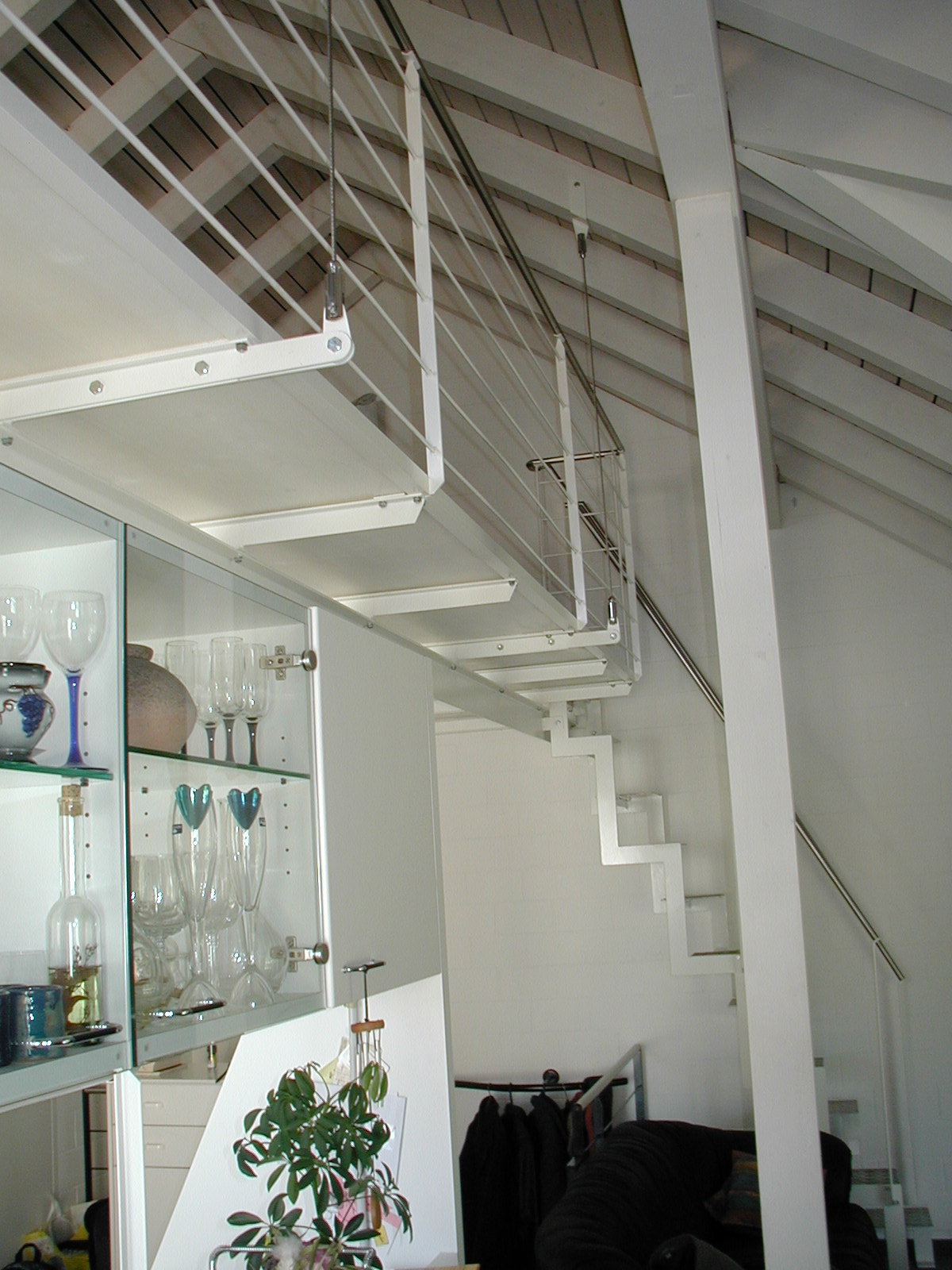

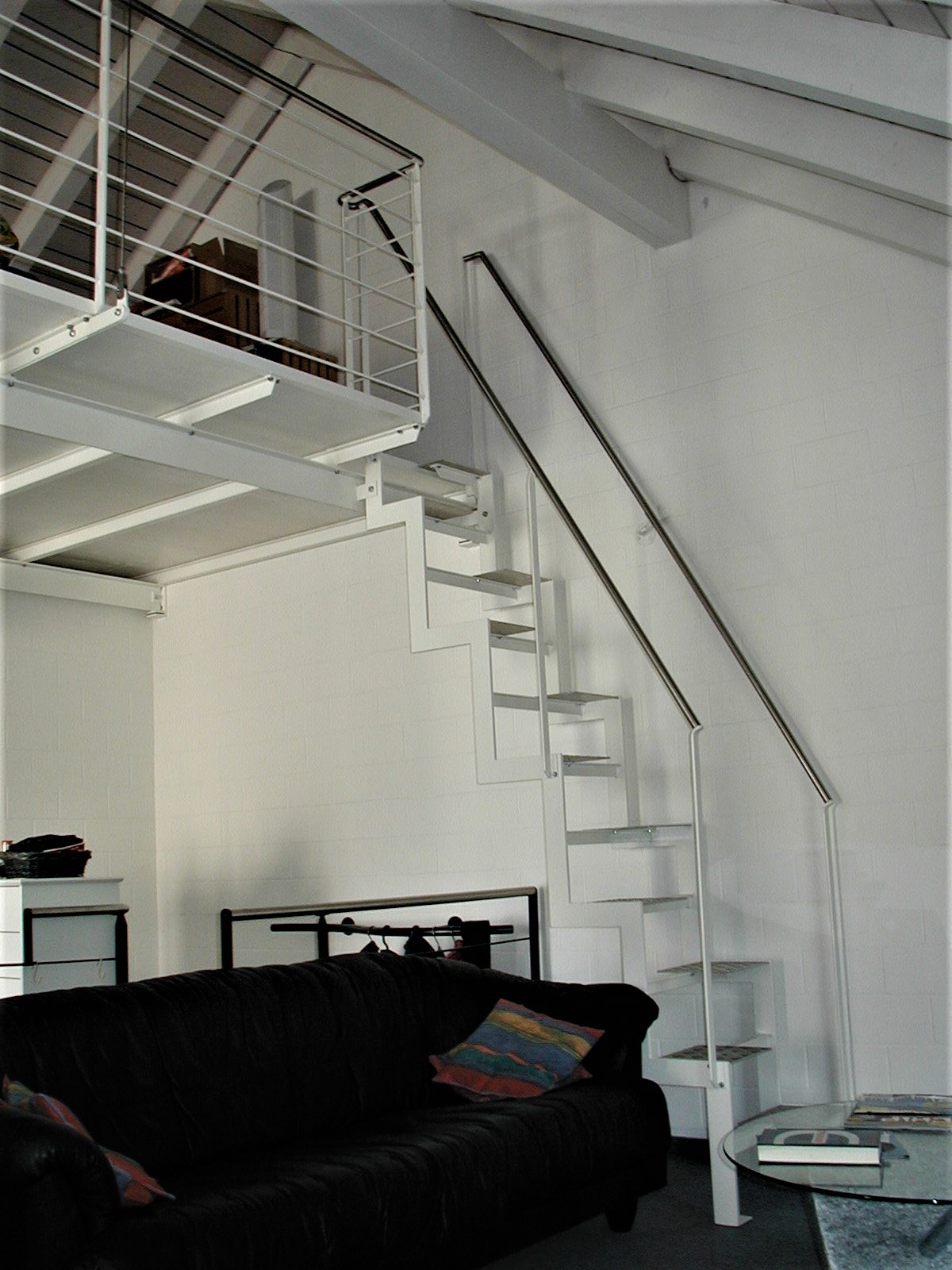

  • "Samba" Galerietreppe der Dachwohnung

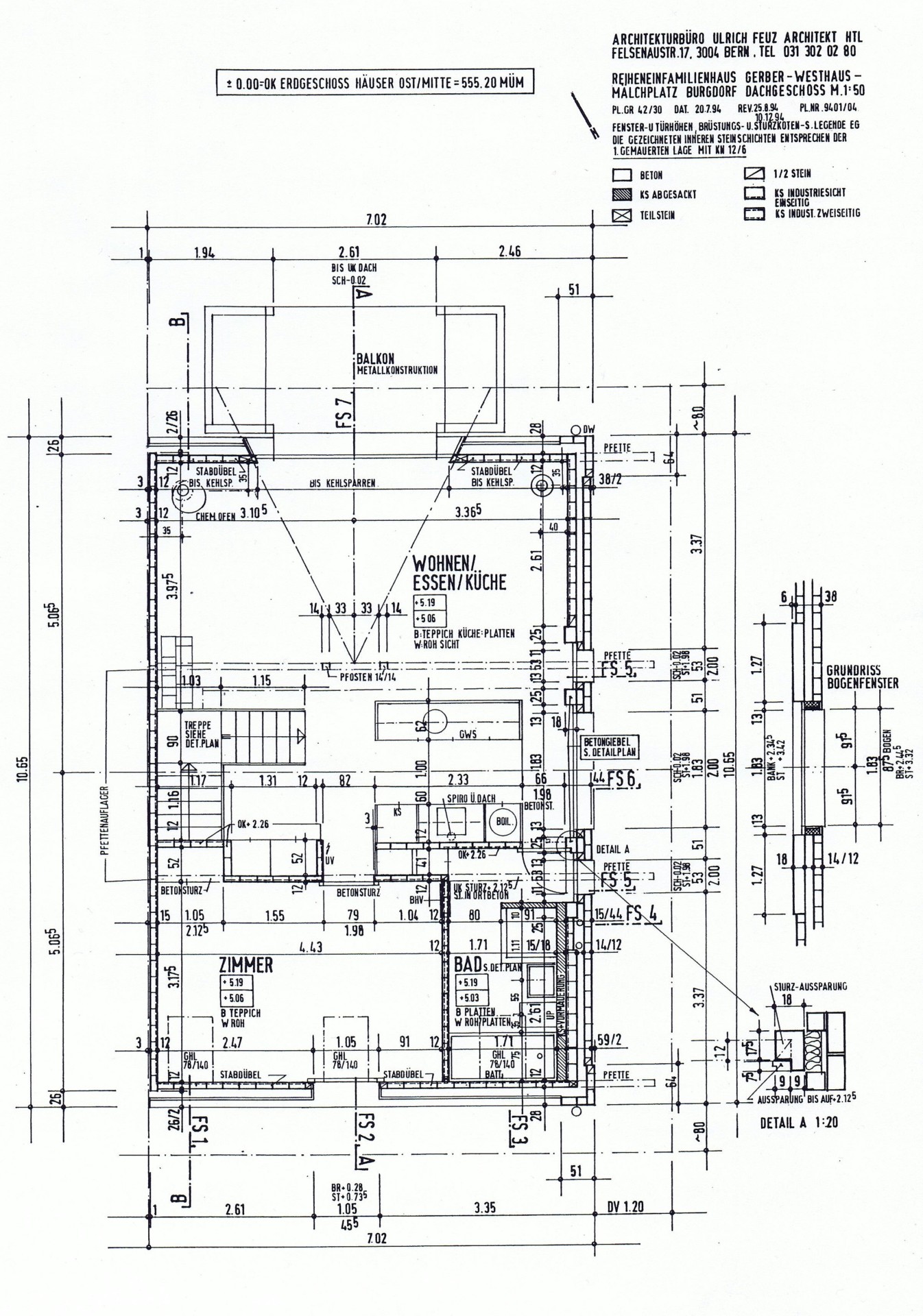

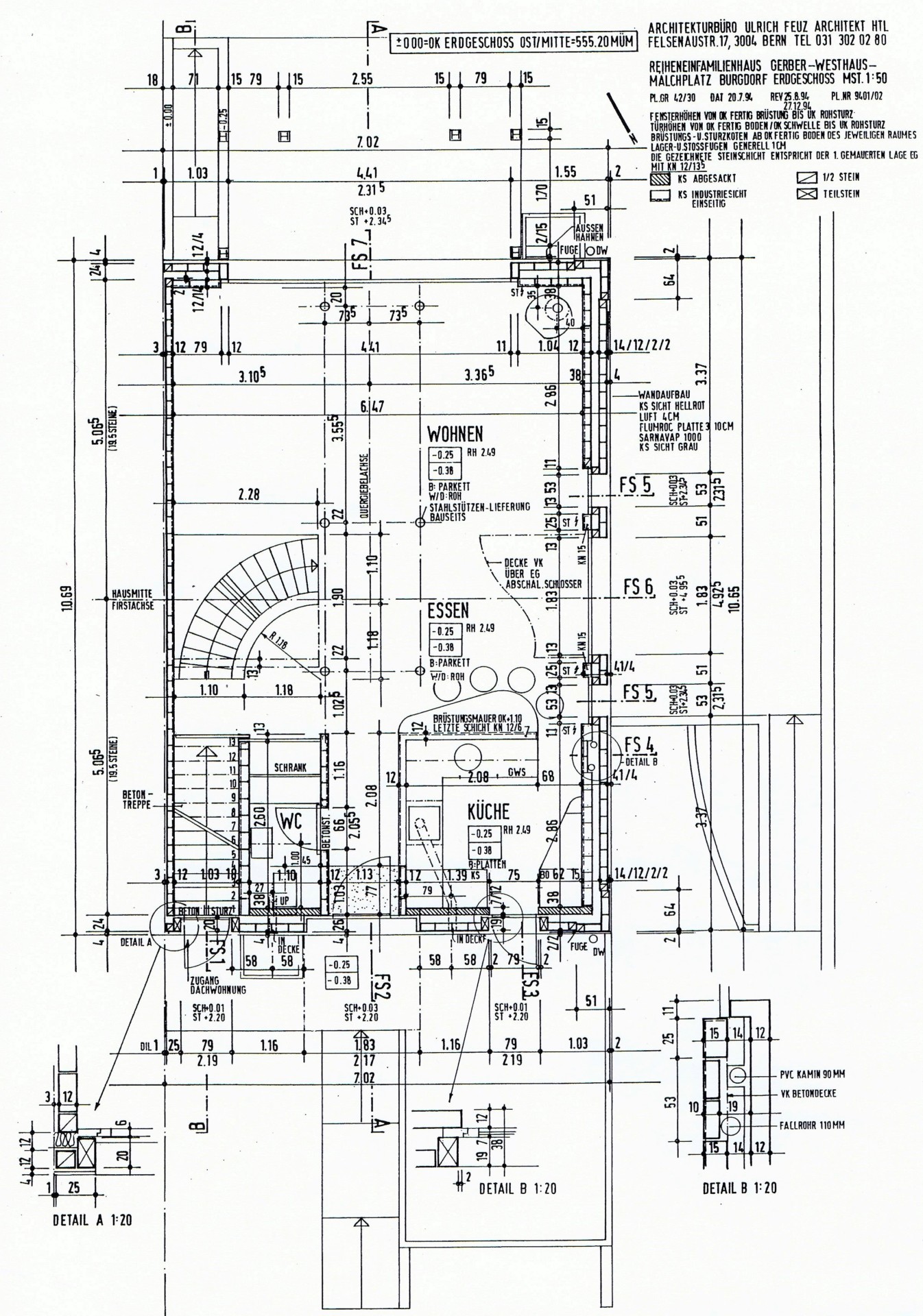

  • Ausführungsplan Erdgeschoss
  • Ausführungsplan Erdgeschoss

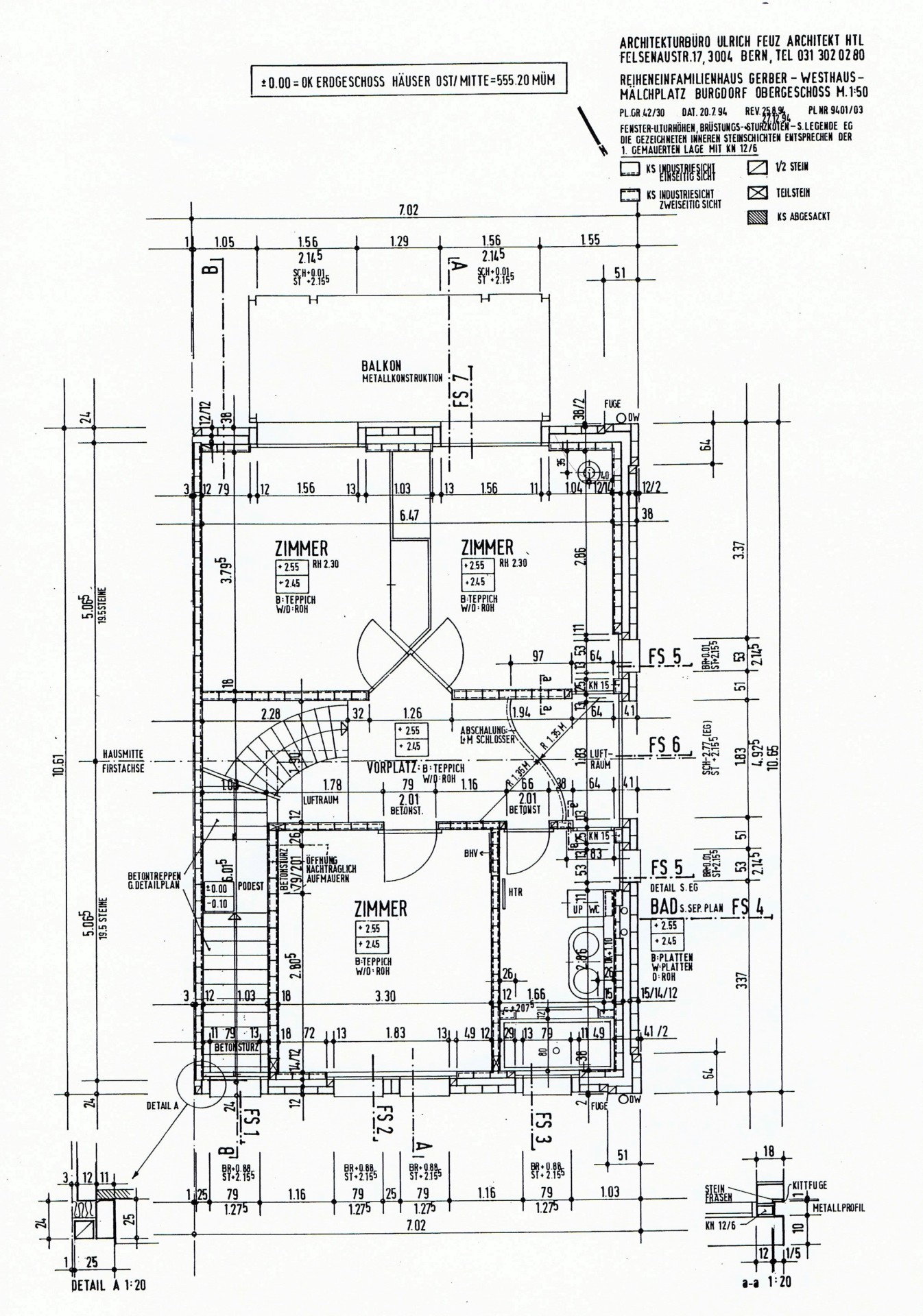

  • Ausführungsplan Obergeschoss
  • Ausführungsplan Dachgeschoss

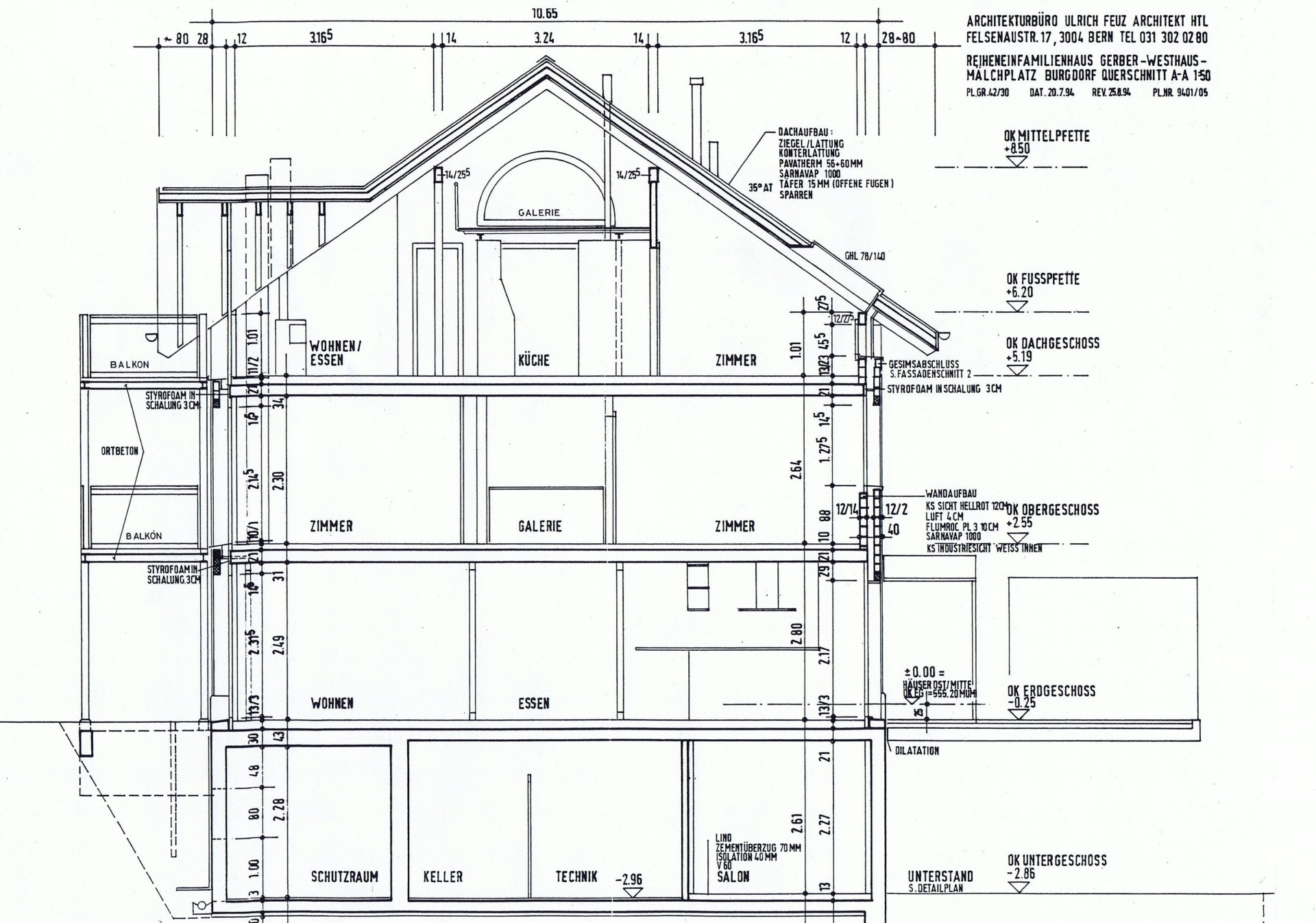

  • Ausführungsplan Querschnitt

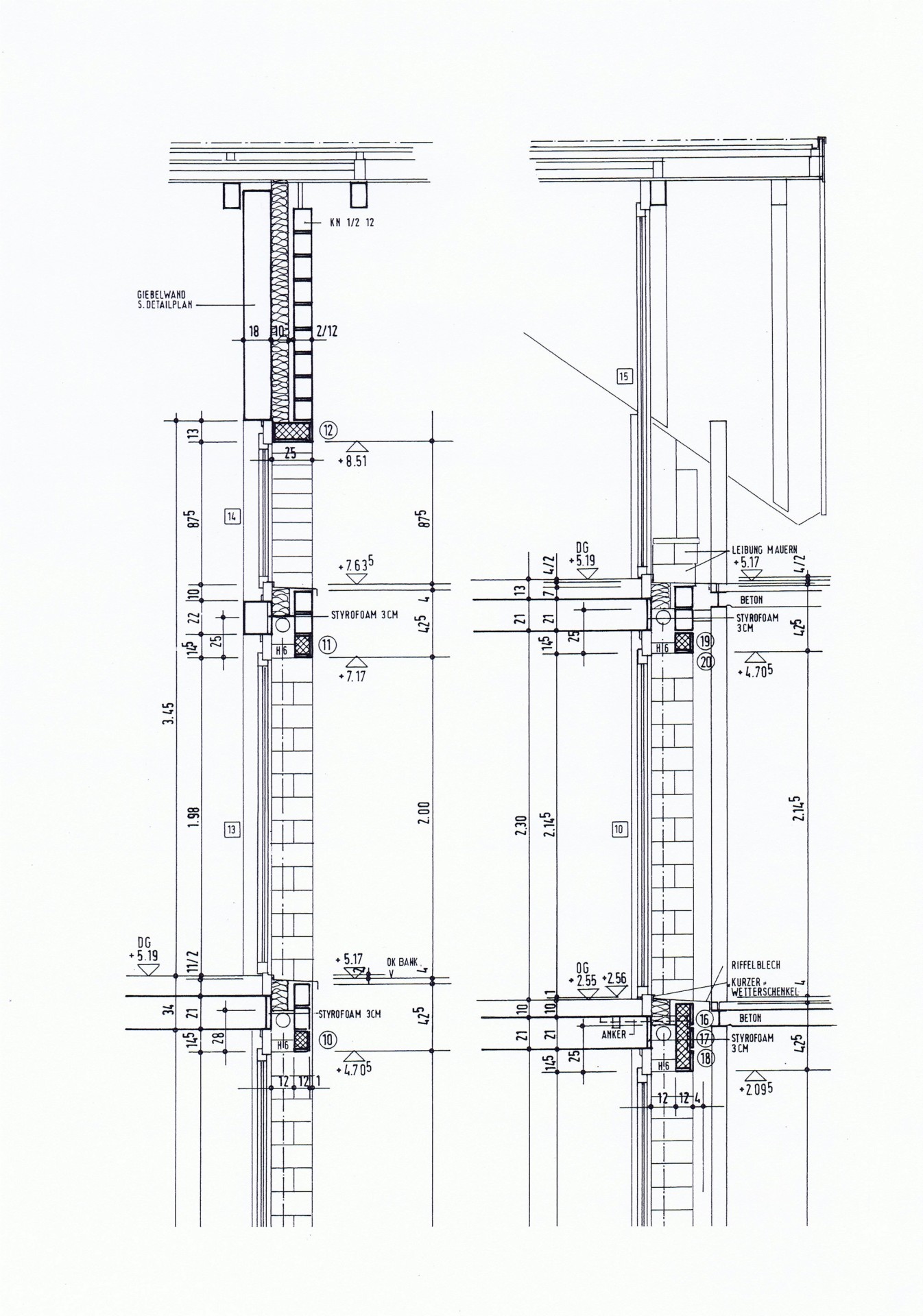

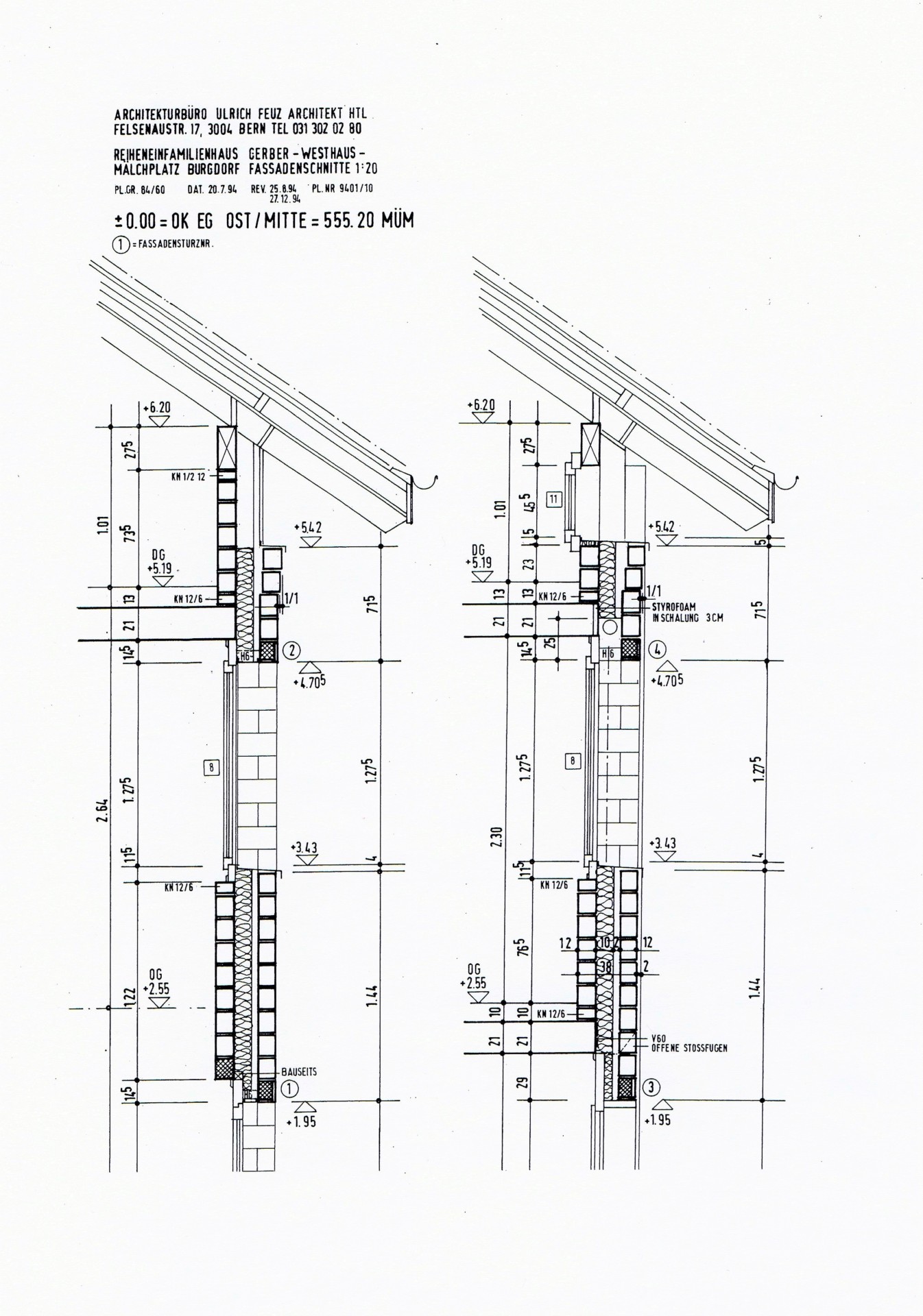

  • Fassadenschnitte traufseitig
  • Fassadenschnitte ortseitig
  • Ausführungsplan Westfassade

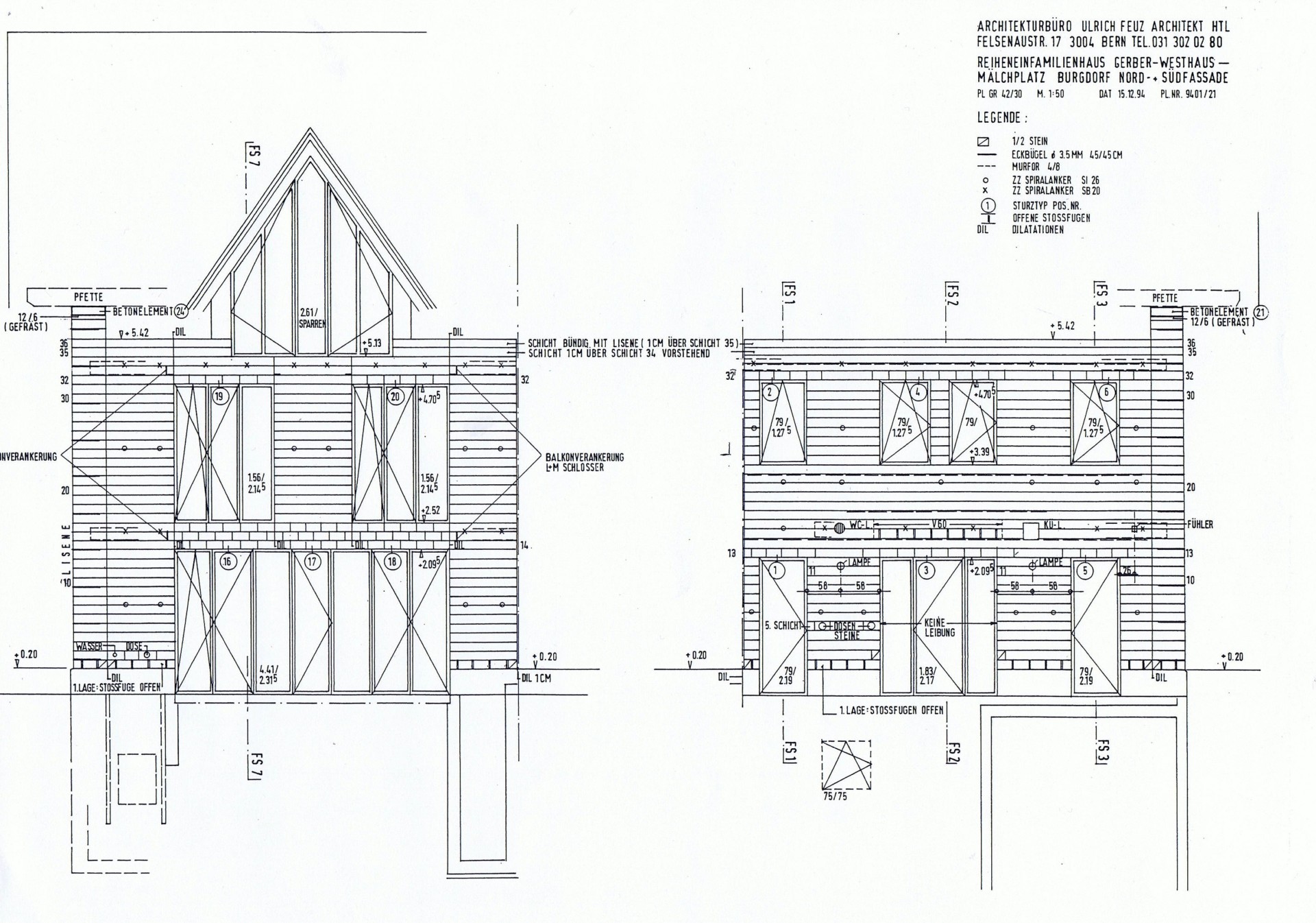

  • Ausführungsplan Süd- und Nordfassade

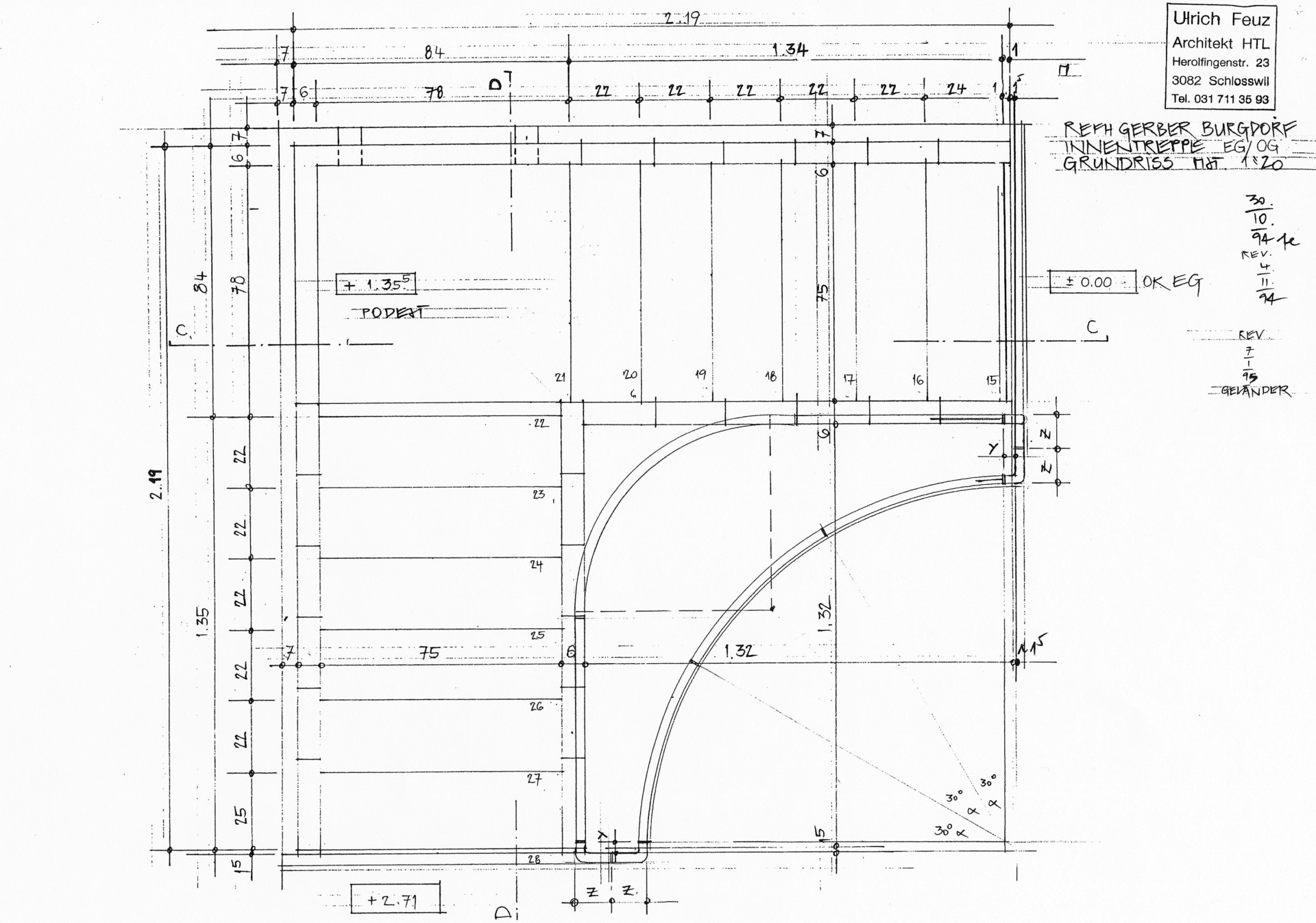

  • Grundriss Innentreppe als Submissionsgrundlage für Metallbauarbeiten

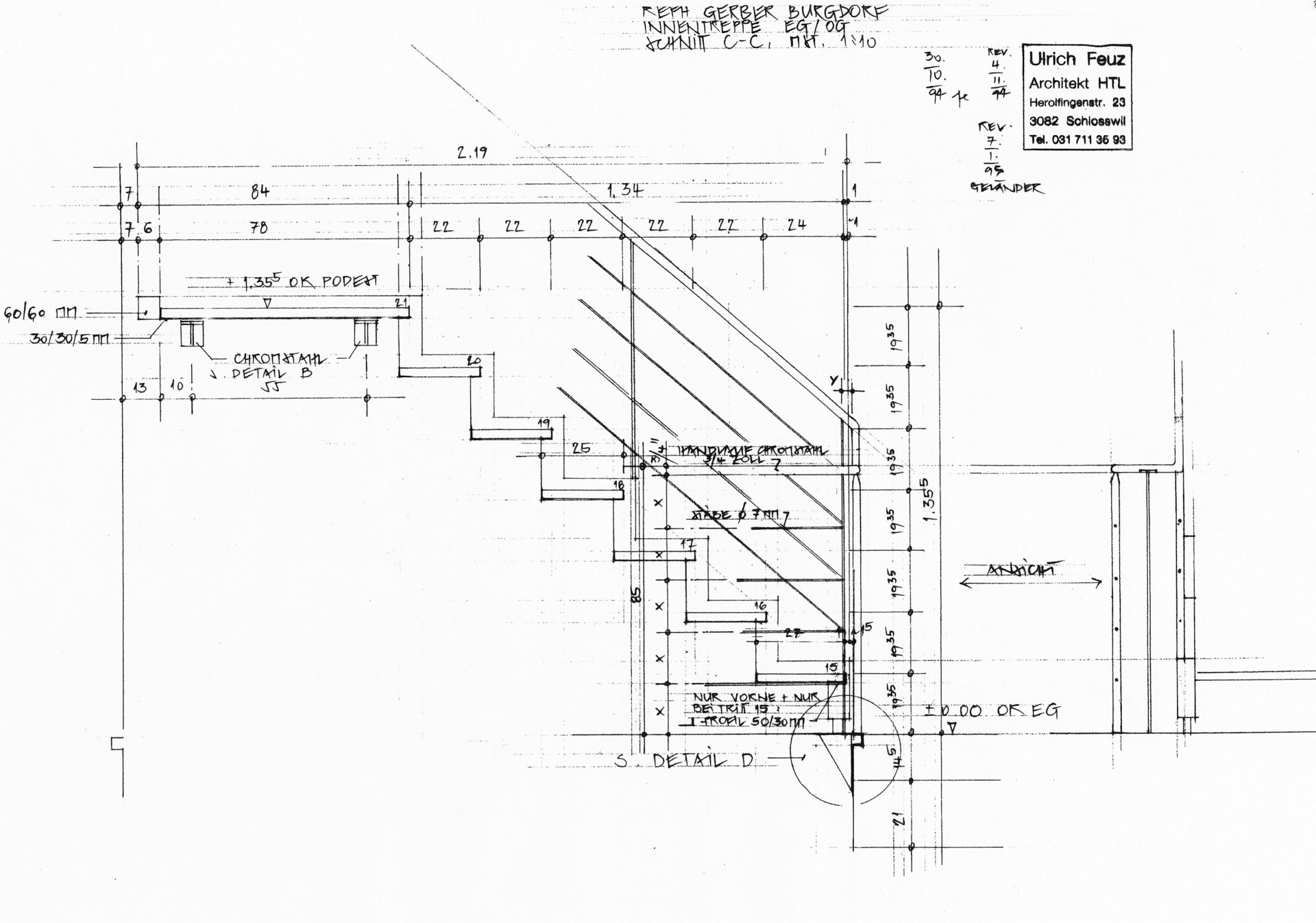

  • Schnitt C-C Innentreppe als Submissionsgrundlage für Metallbauarbeiten
  • Schnitt D-D der Innentreppe als Submissionsgrundlage für Metallbauarbeiten

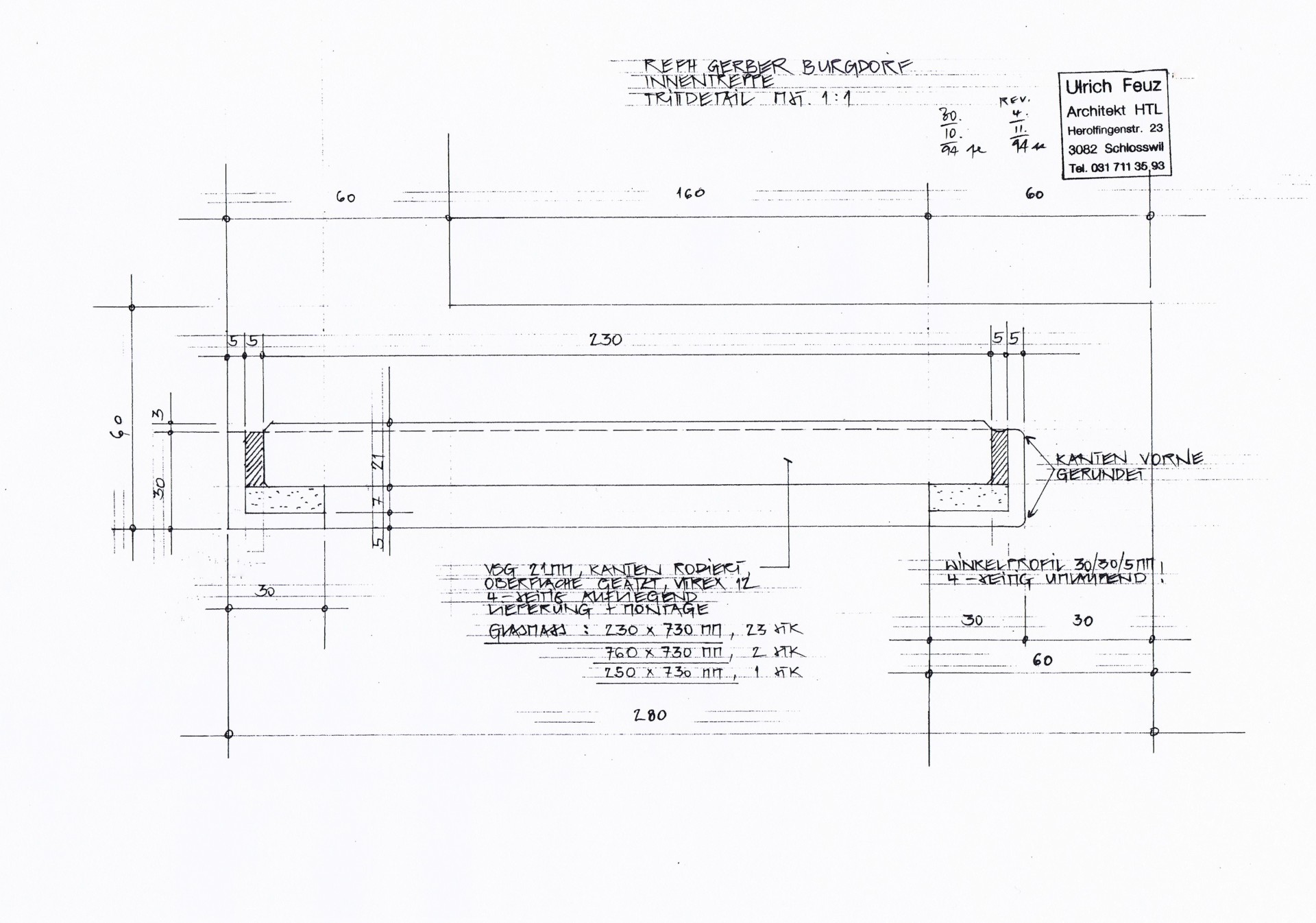

  • Trittdetail der Innentreppe als Submissionsgrundlage für Metallbauarbeiten

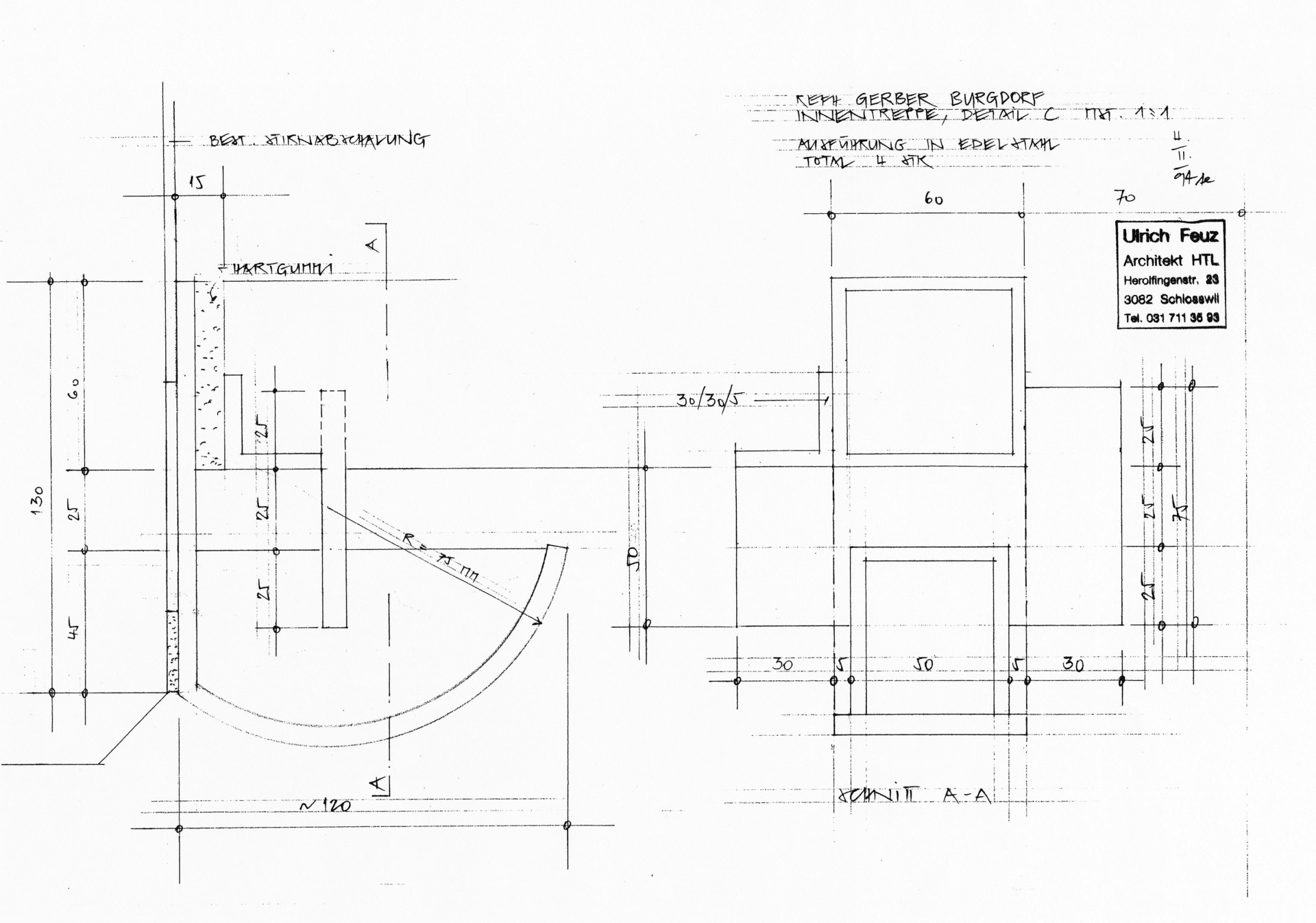

  • Treppenauflager C der Innentreppe als Submissionsgrundlage für Metallbauarbeiten

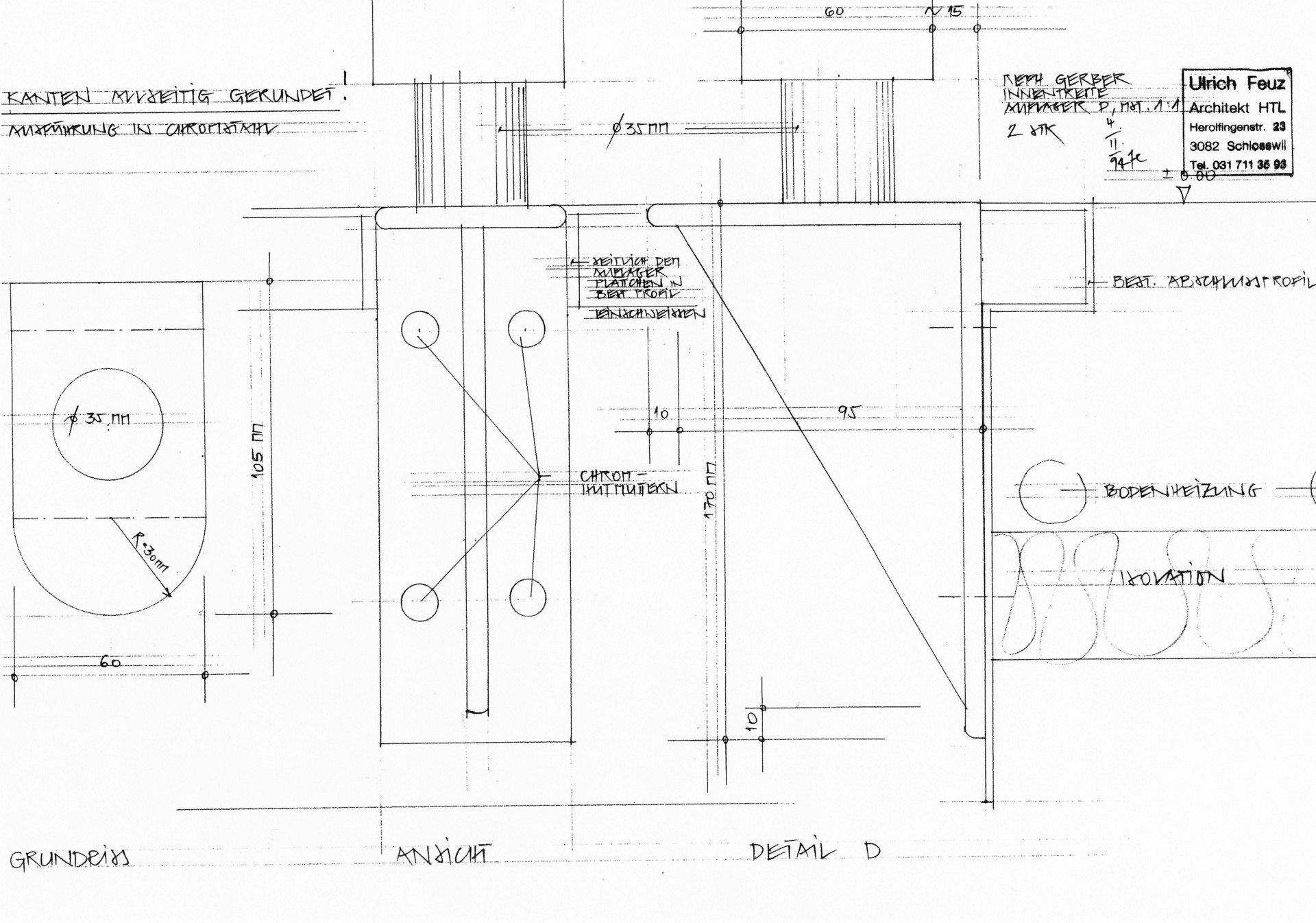

  • Treppenauflager D der Innentreppe als Submissionsgrundlage für die Metallbauarbeiten

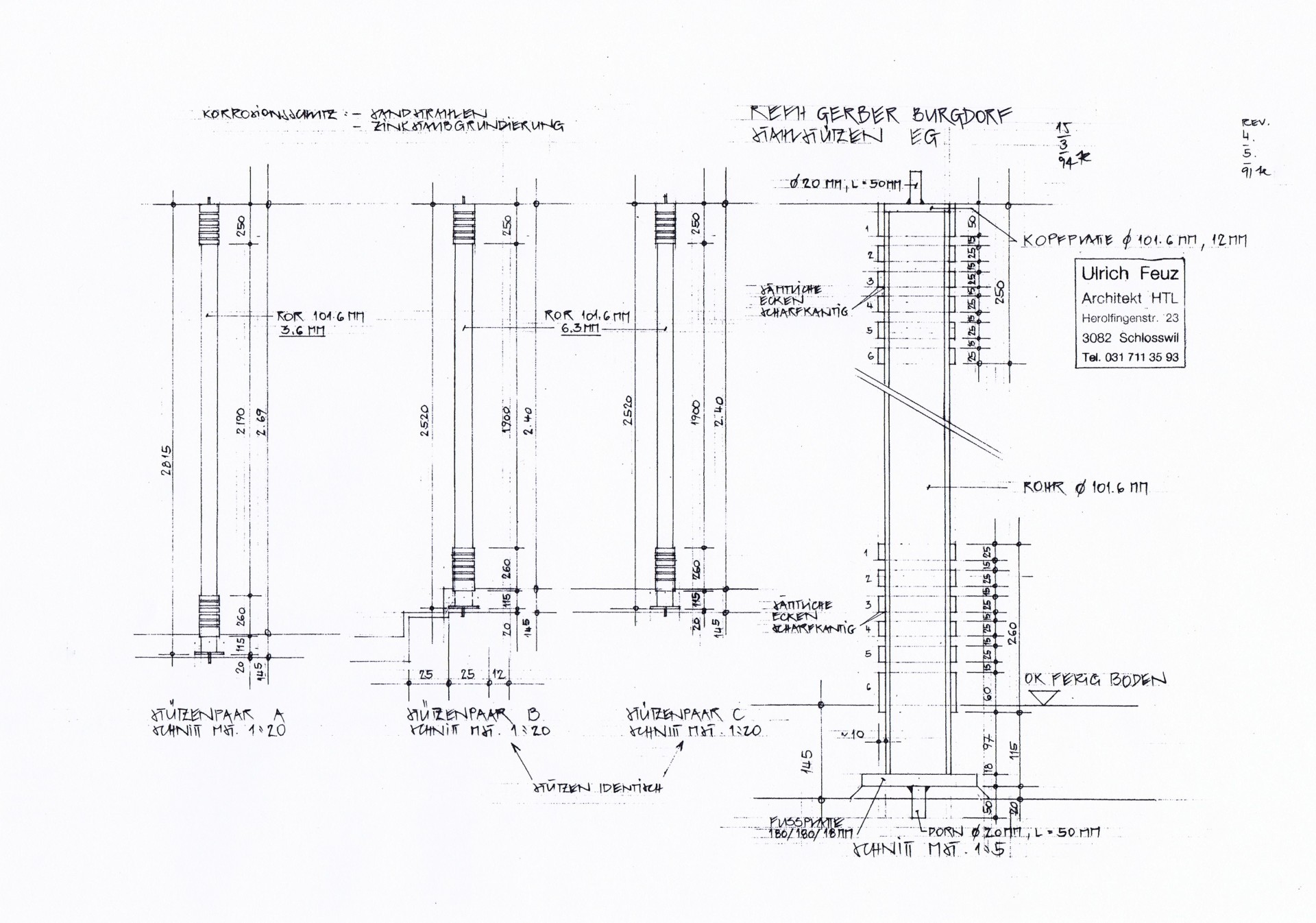

  • Detailplan der Stahlstützen im EG als Submissionsgrundlage für Metallbauarbeiten

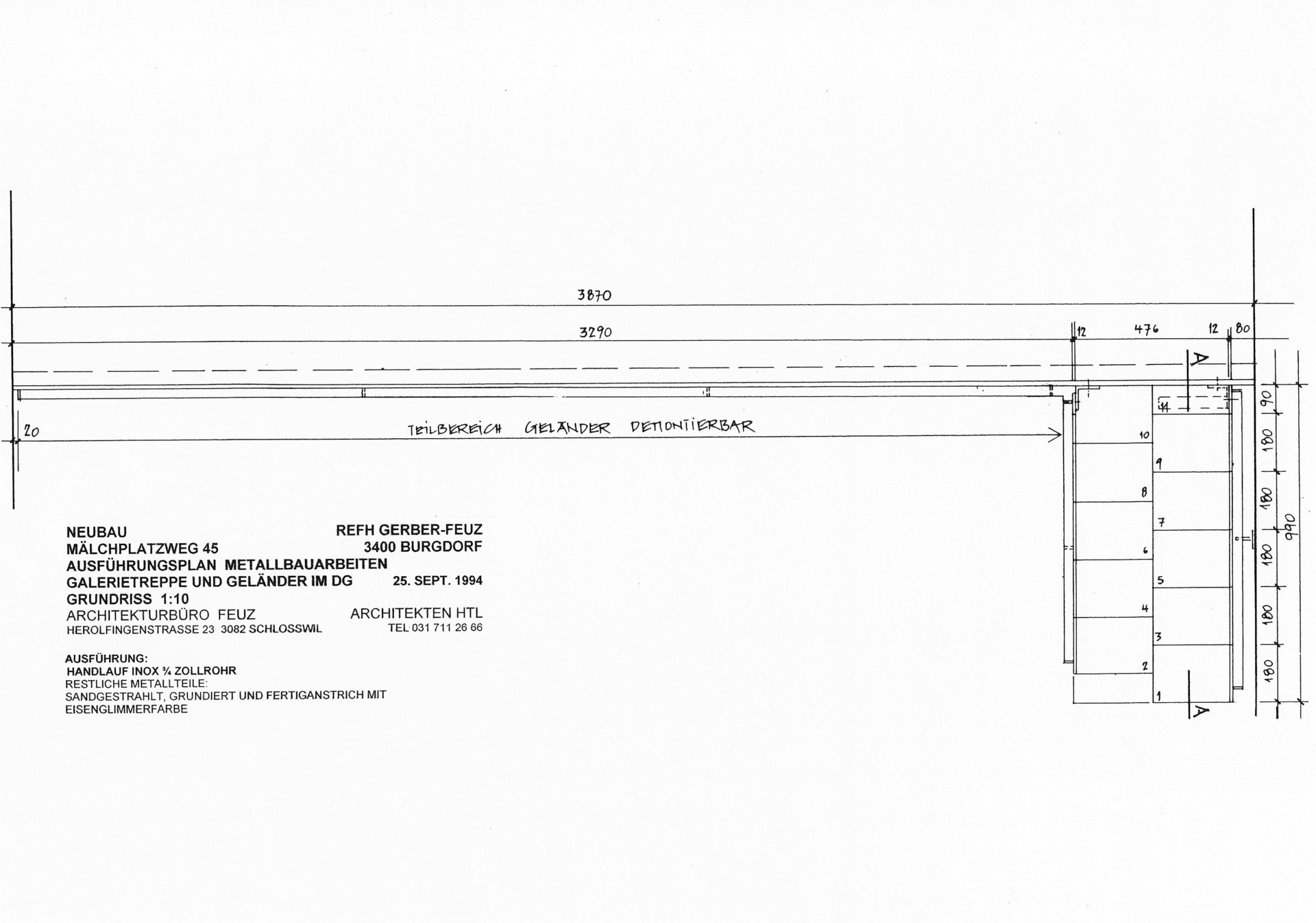

  • Grundriss Galerietreppe als Submissionsgrundlage für Metallbauarbeiten

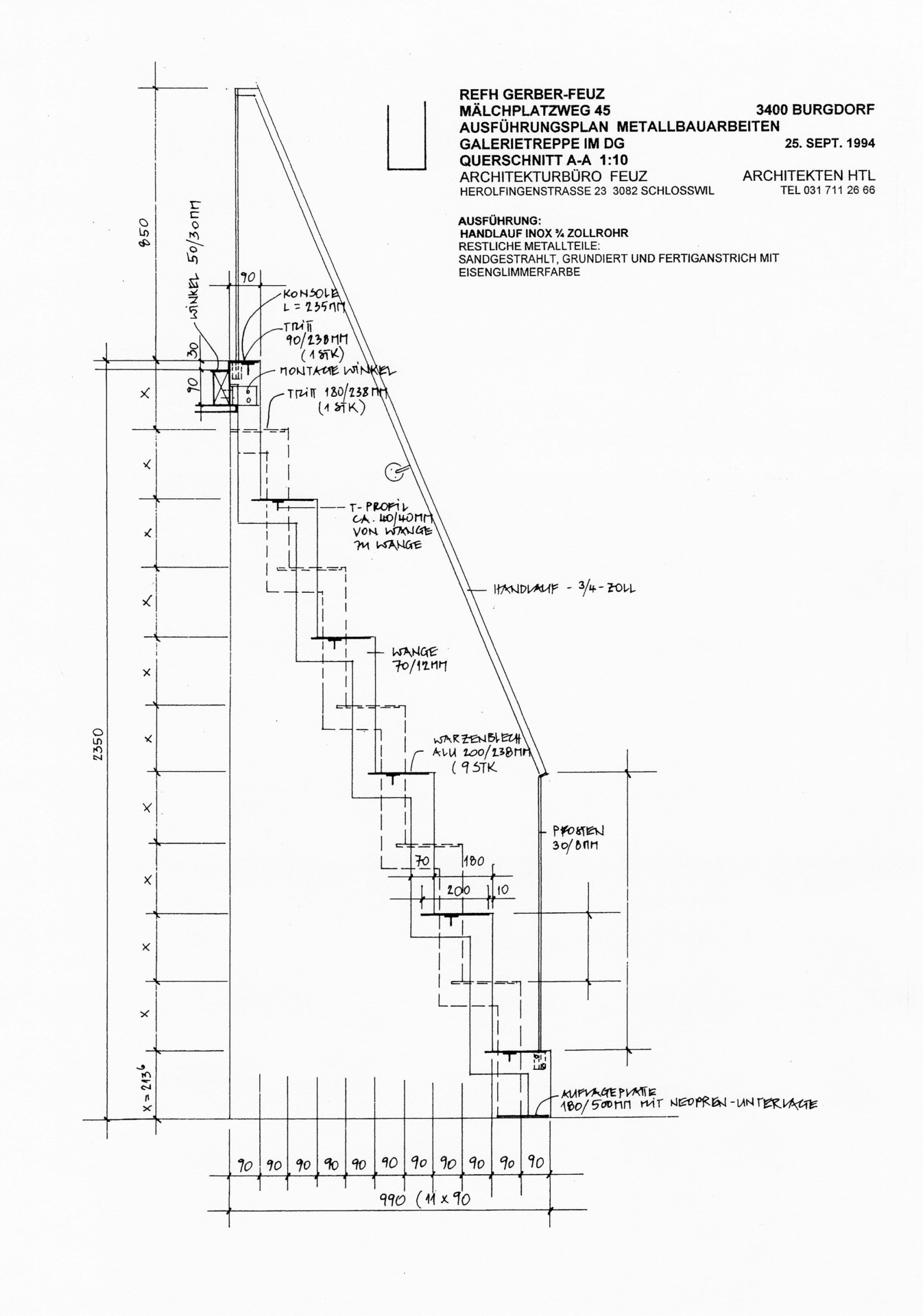

  • Querschnitt A-A Galerietreppe als Submissionsgrundlage für Metallbauarbeiten

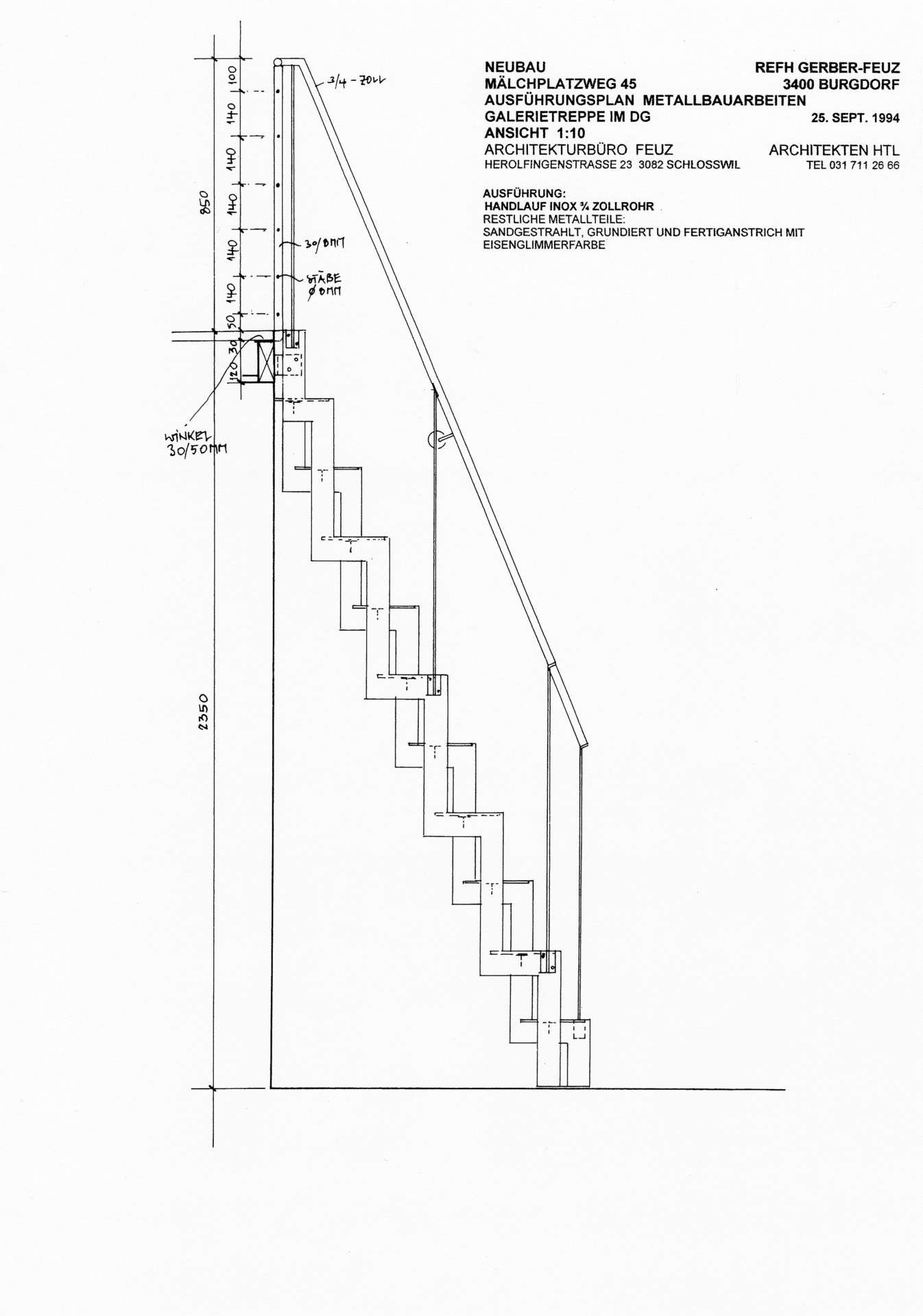

  • Ansicht Galerietreppe als Submissionsgrundlage für Metallbauarbeiten

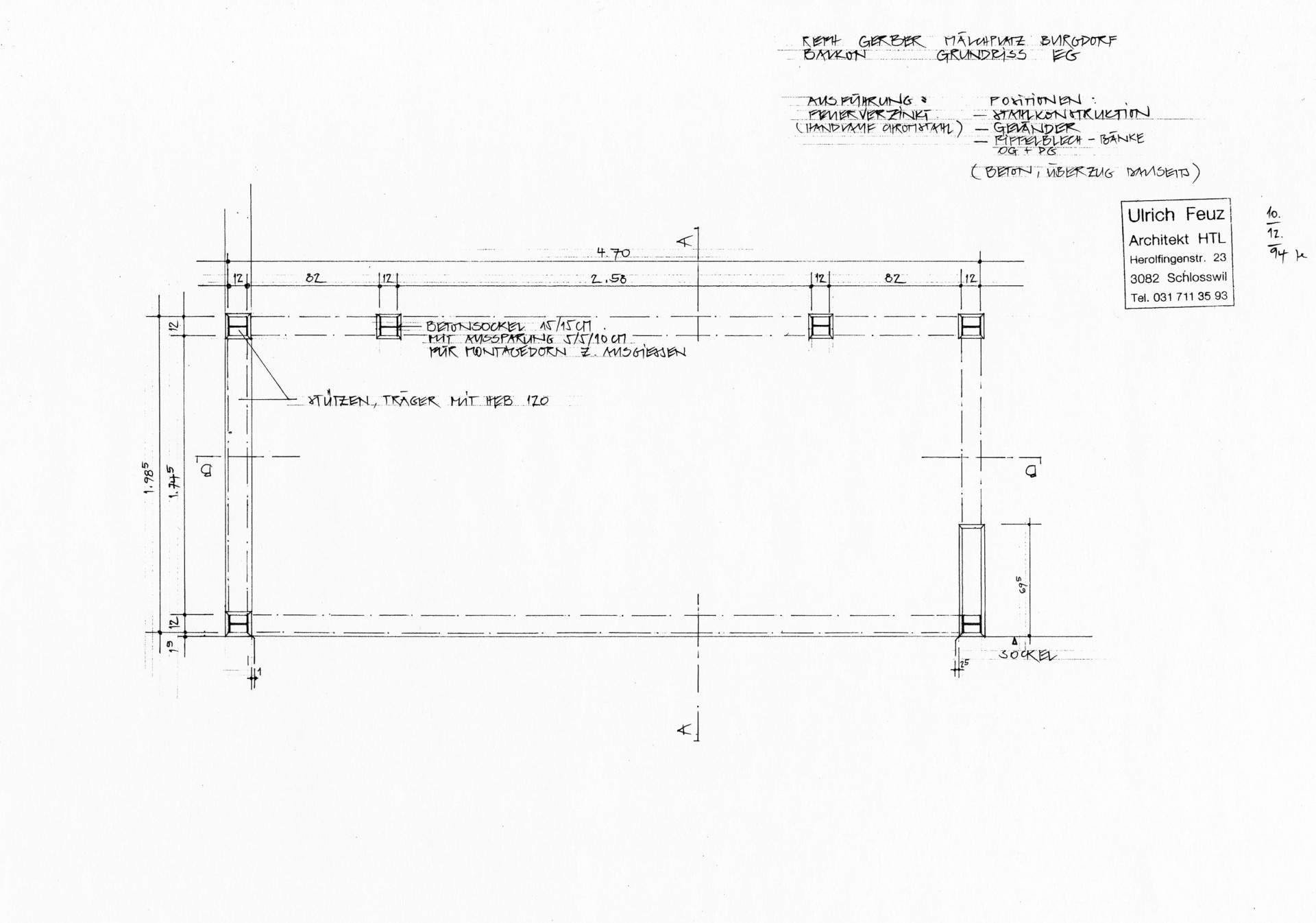

  • Grundriss Balkon im EG als Submissionsgrundlage für Metallbauarbeiten

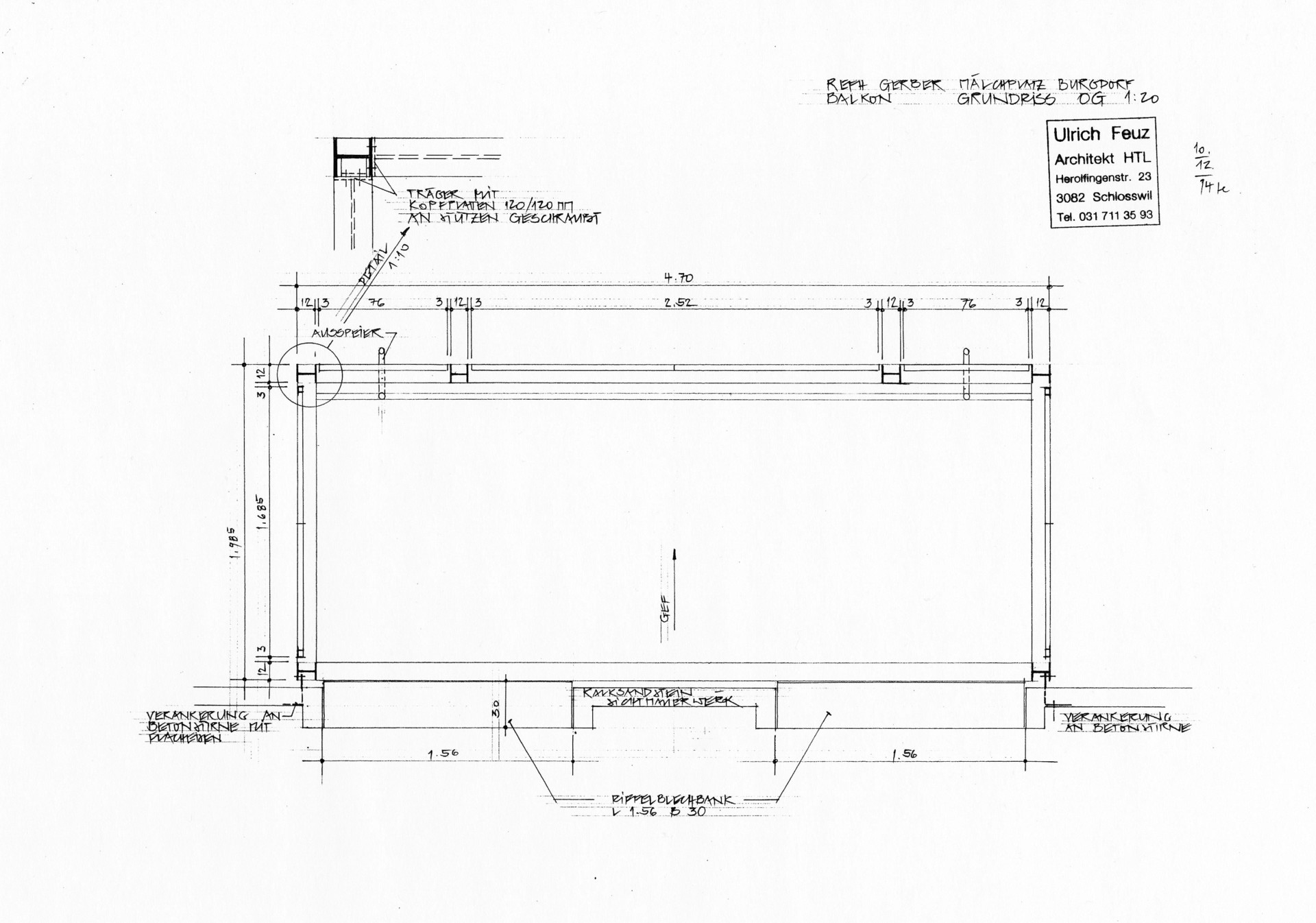

  • Grundriss Balkon im OG als Submissionsgrundlage für Metallbauarbeiten

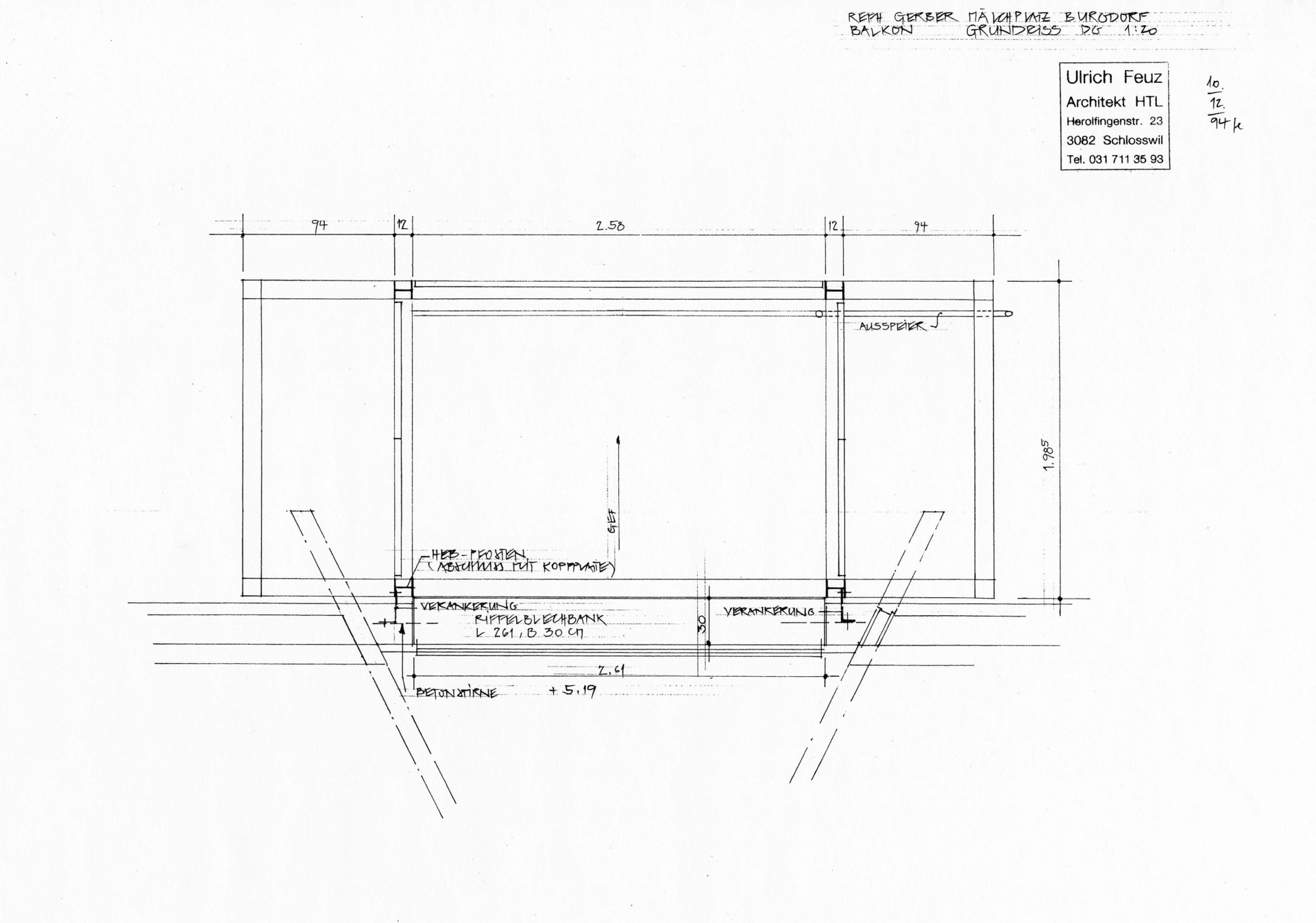

  • Grundriss Balkon im DG als Submissionsgrundlage für Metallbauarbeiten

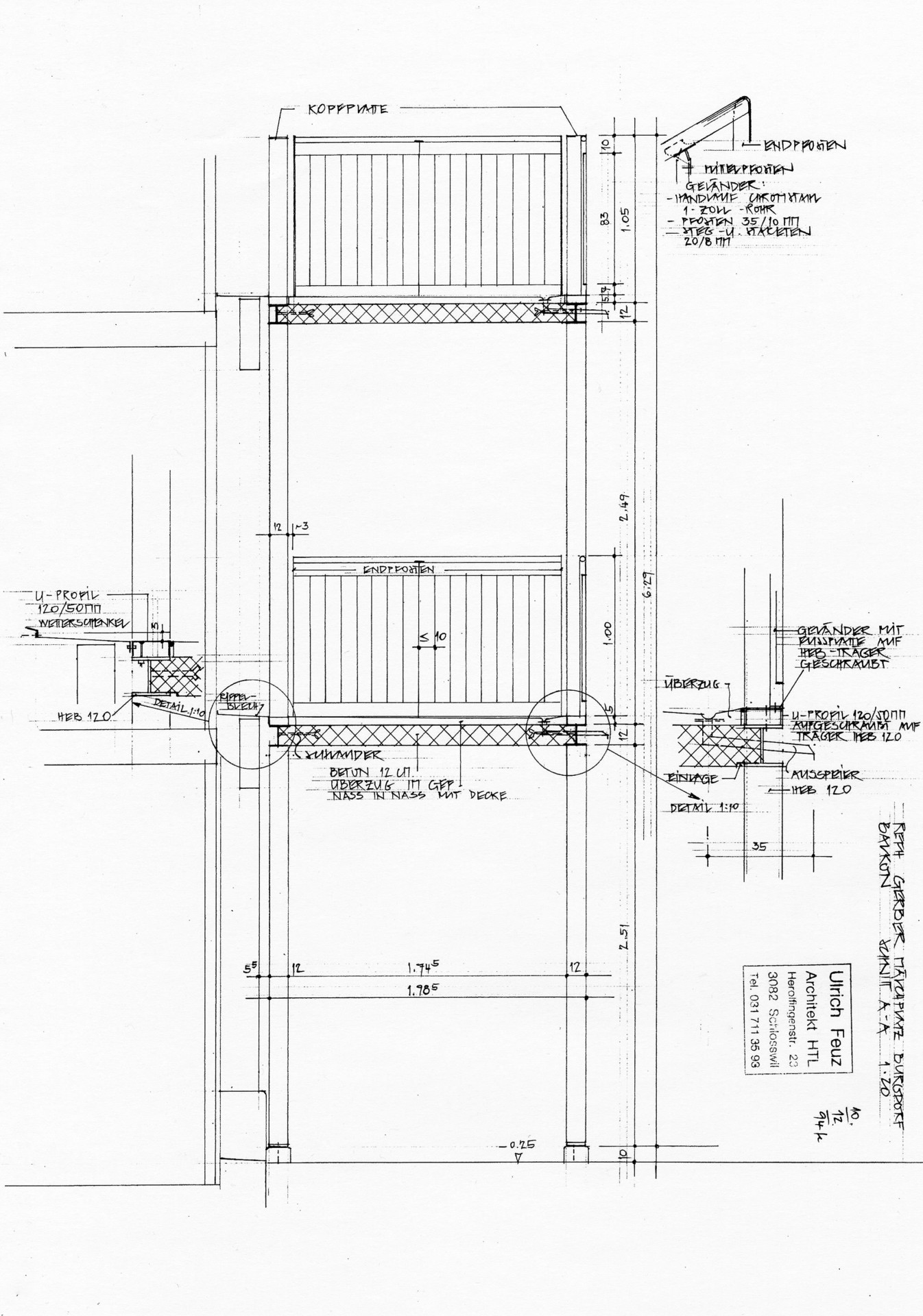

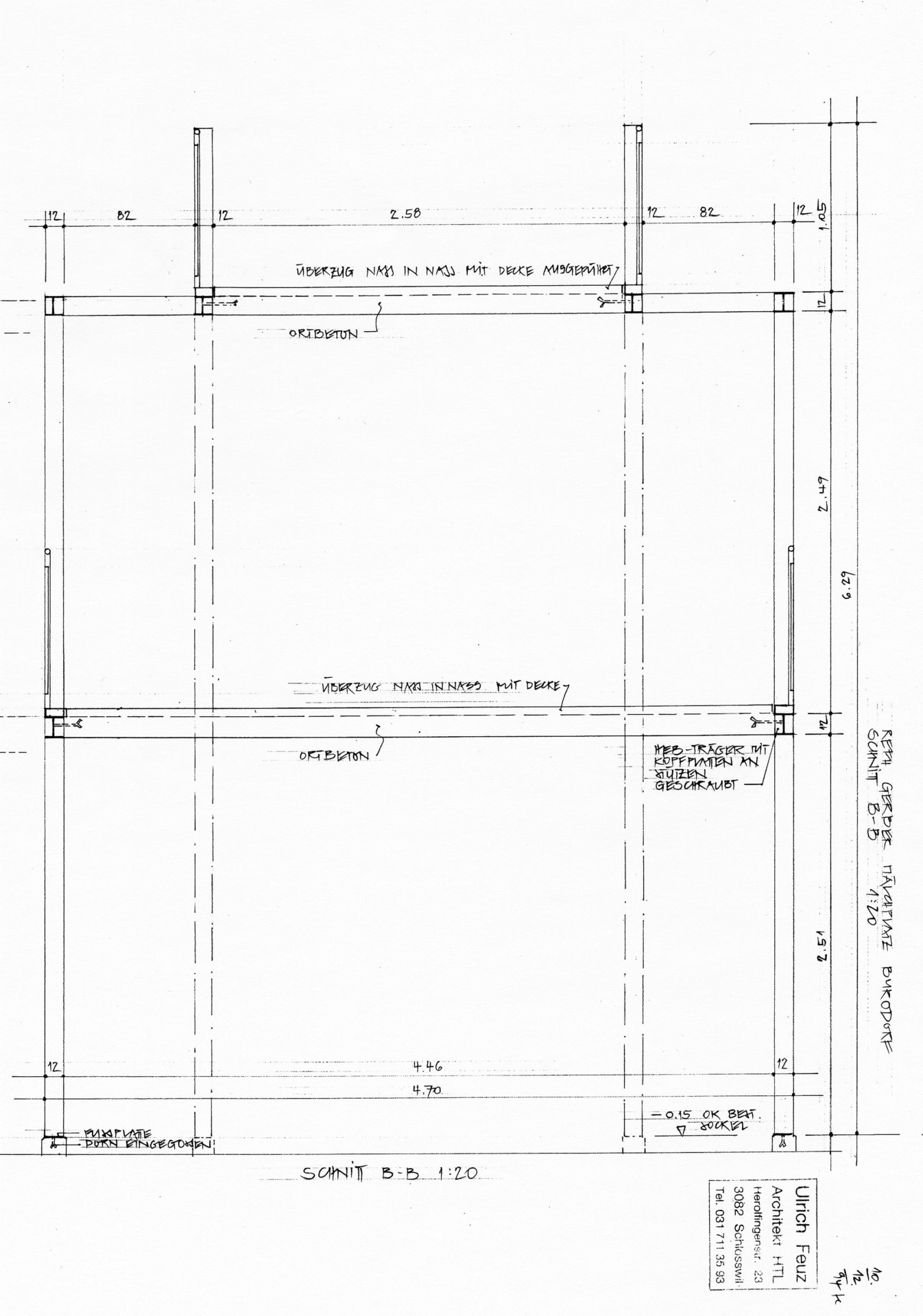

  • Querschnitt A-A Balkon als Submissionsgrundlage für Metallbauarbeiten
  • Längsschnitt B-B Balkon als Submissionsgrundlage für Metallbauarbeiten
