Neubau 3 REFH Grosshöchstetten

Auftraggeber
C & A. Gfeller, B & V. Meyer, U. Feuz
Standort
Rainweg 25,27,29
Fertigstellung
Sommer 2005

Situation / Ausgangslage:
Parzelle in bebautem Umfeld an schönster, weitsichtiger Hanglage und in Zone mit Überbauungsordnung für Wohnnutzung und vorgegebenem Baufeld
Aufgabe / Ziel
Maximale Nutzung des Baufeldes unter Berücksichtigung der Möglichkeiten gemäss Überbauungsordnung und an dieser prominenten Lage zum Ortsbild passende Gebäude  in klarer Formensprache.
Projekt / Realisierung
Nicht zuletzt aus oekonomischen Gründen (Landpreis) – Projektierung und Realisierung von 3 Reiheneinfamilienhäusern mit vorgelagertem PW- Unterstand.
Alle drei Häuser mit vorbereitetem Konzept für den Einbau einer Einliegerwohnung.
Pro Haus eine grosszügige, filigrane Metallbaubalkonschicht.
Häuserkonstruktion in Massivbauweise mit Zweischalenmauerwerk der Fassade in Kalksandstein der äusseren Schale. Innenschale/Zwischenwände dito in Kalksandsteinsichtmauerwerk resp. in Backsteinmauerwerk verputzt.
Pro Haus eine Luftwärmepumpe. Bodenheizung

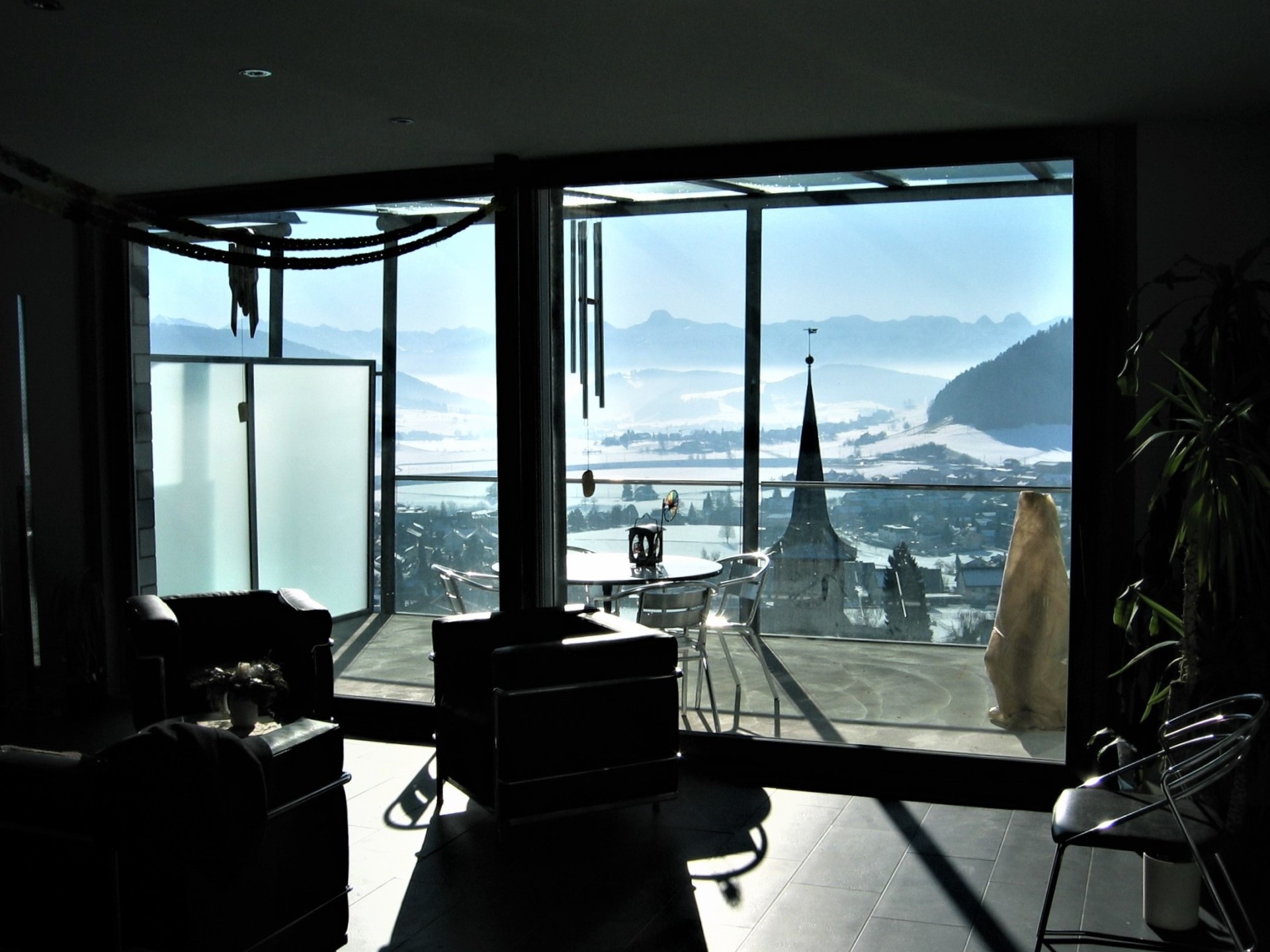

  • Weitsicht von den Wohnräumen über Grosshöchstetten hinweg in die Voralpen

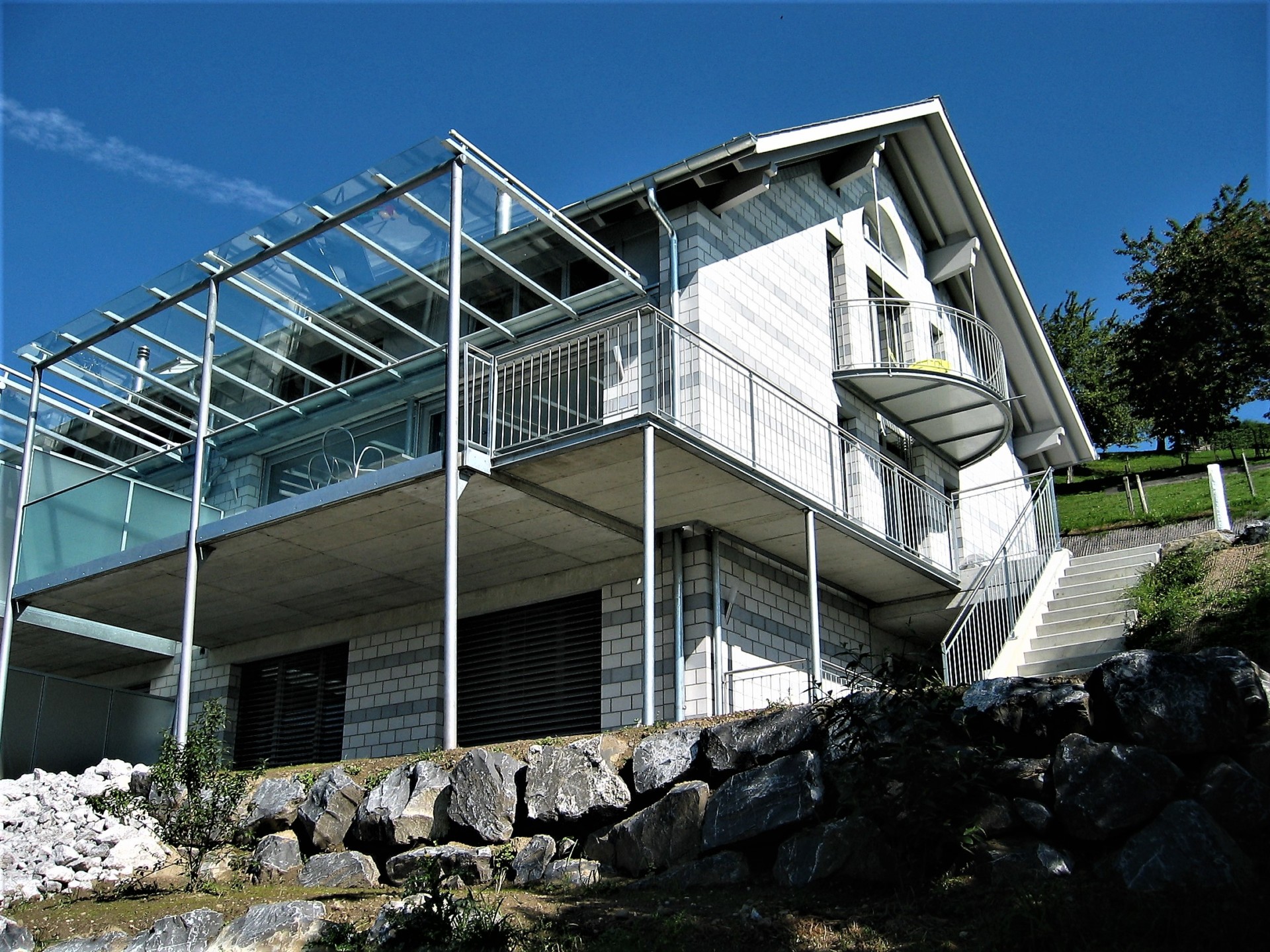

  • Sicht aus Südosten

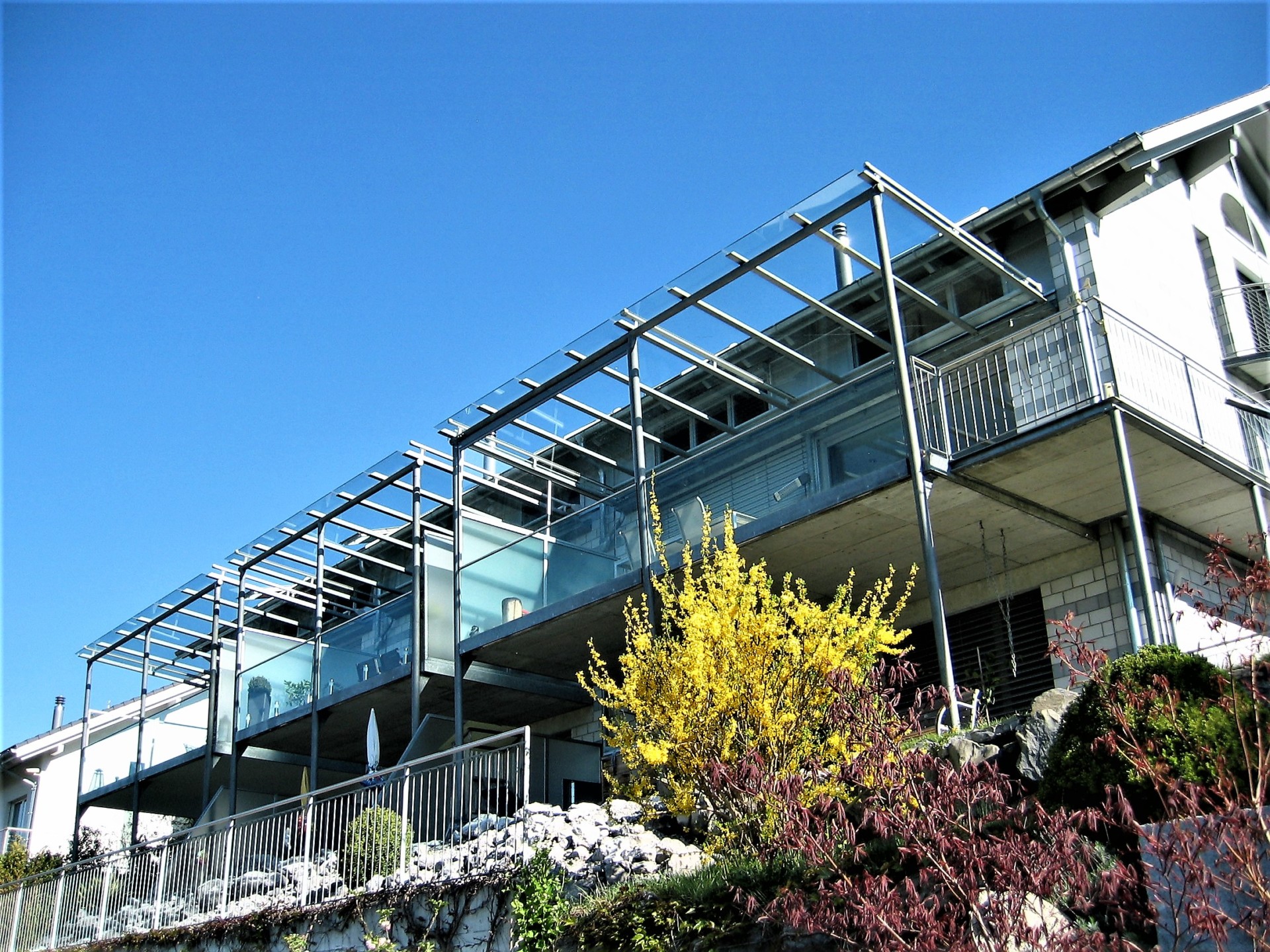

  • Talseitige Westfassade mit der Metallbaubalkonschicht
  • Sicht vom Wohn-, Ess- und Küchenbereich in Richtung Balkon und Weitsicht

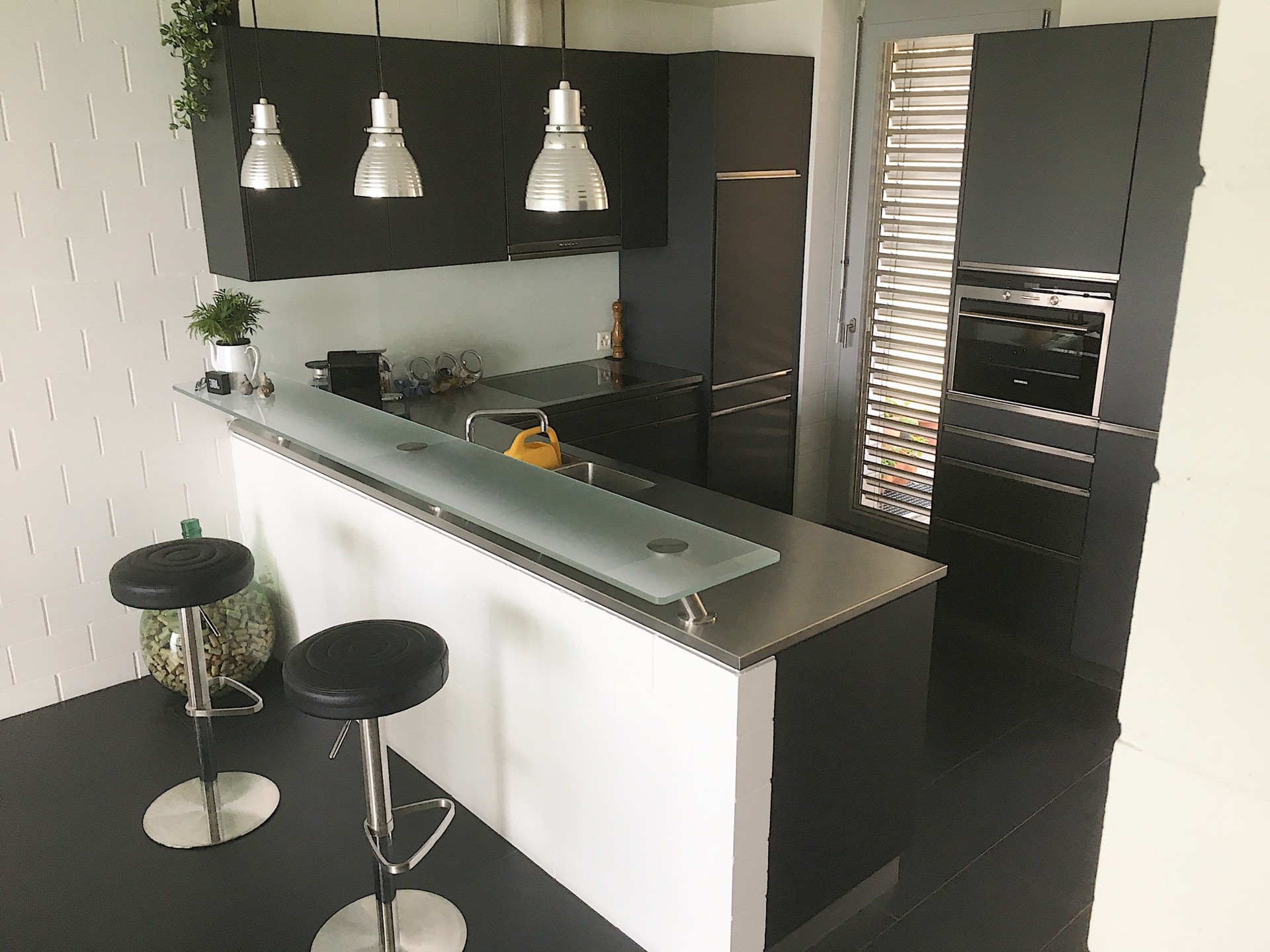

  • Küche mit Bar

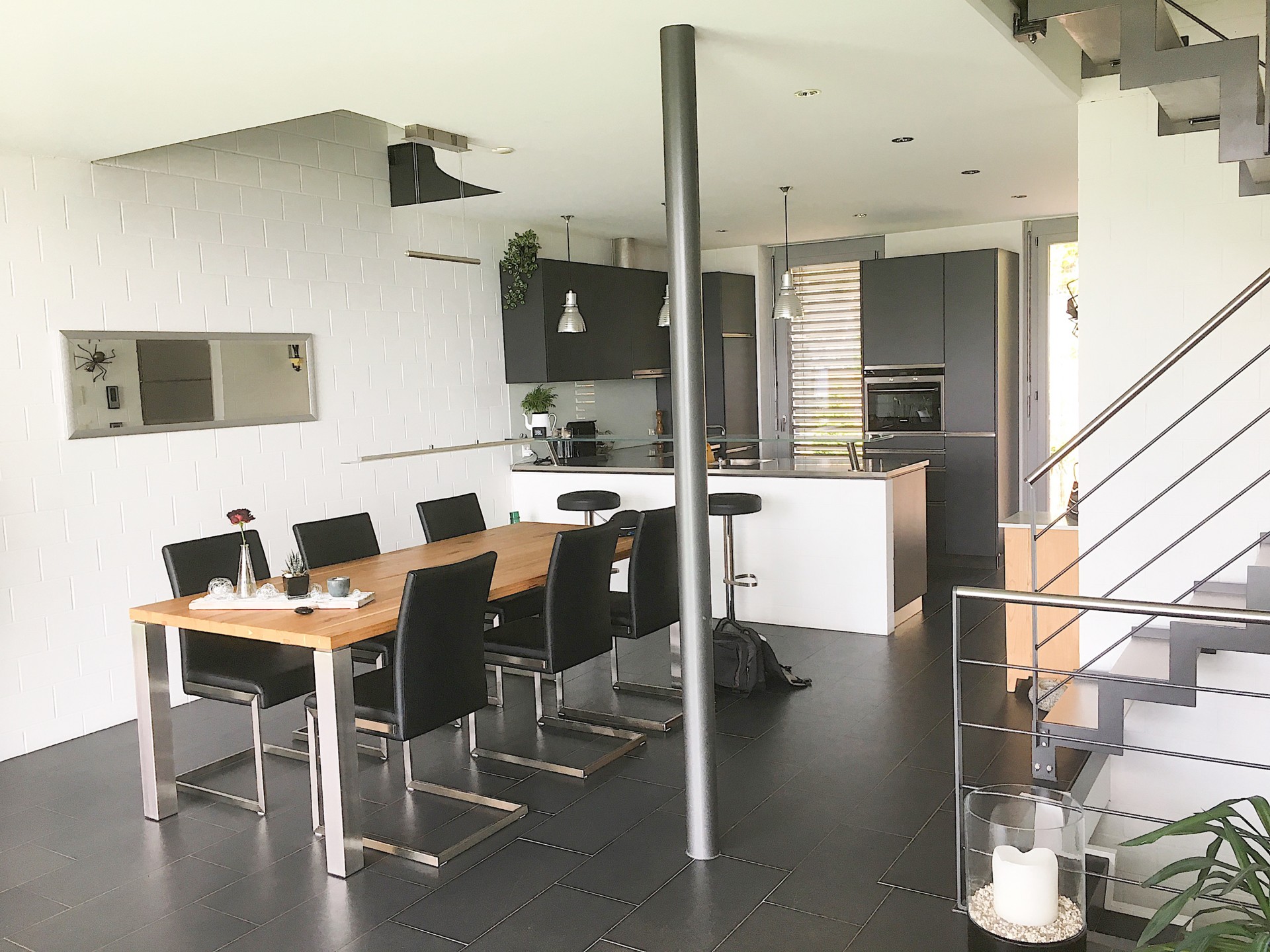

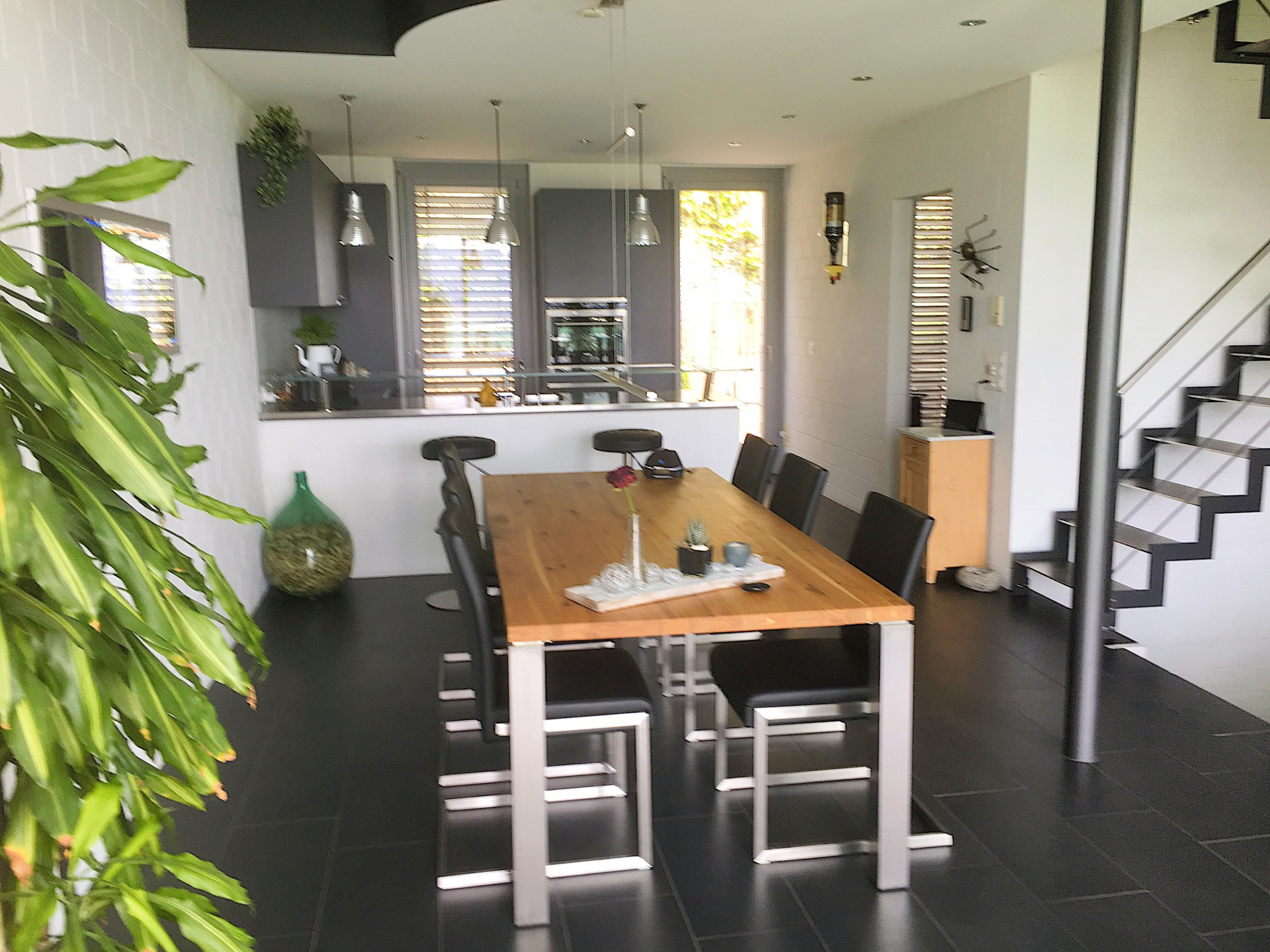

  • Essbereich mit Sicht zur Küche
  • Wohn-,Ess- und Küchenbereich

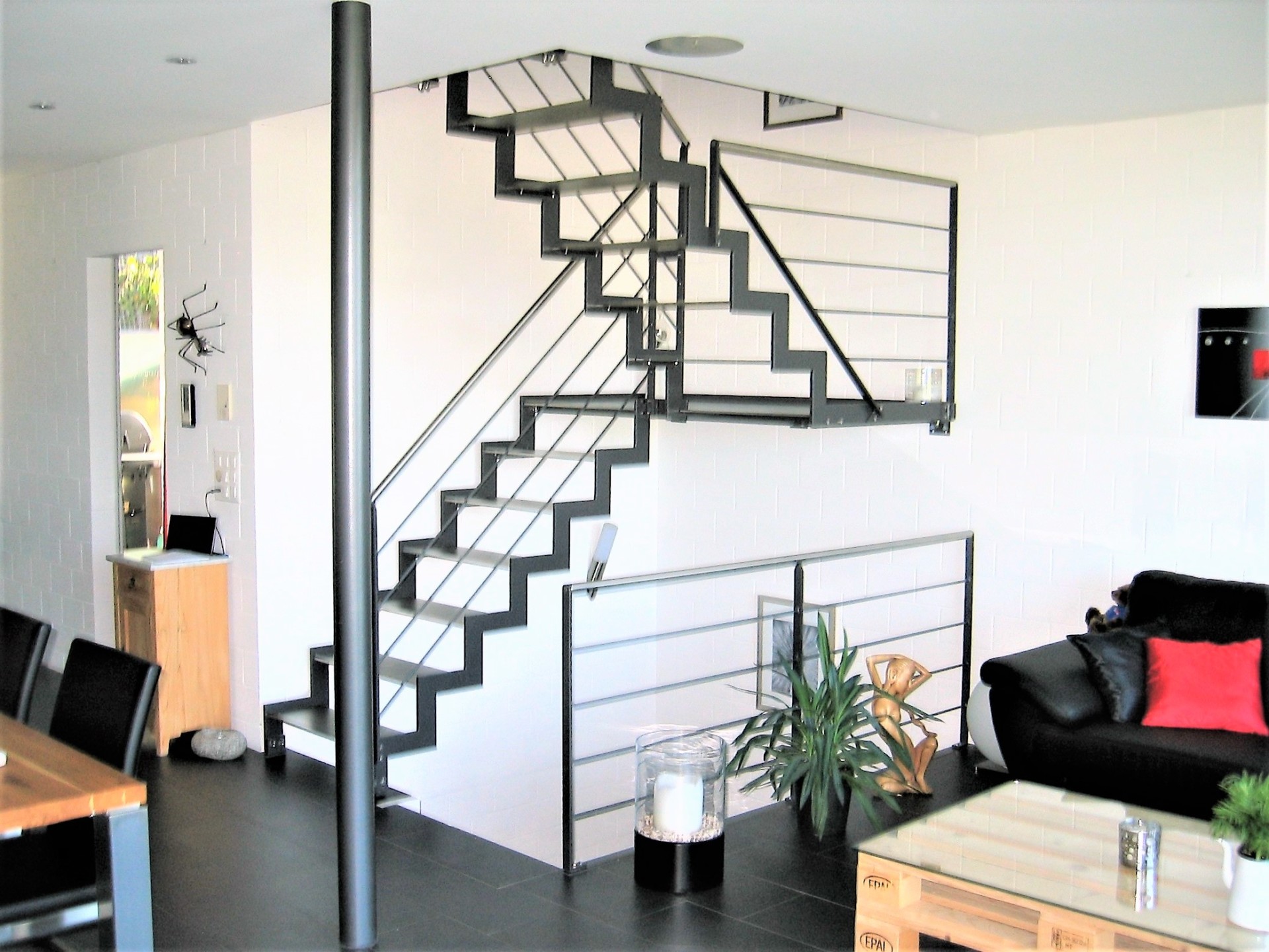

  • Treppe ins Obergeschoss

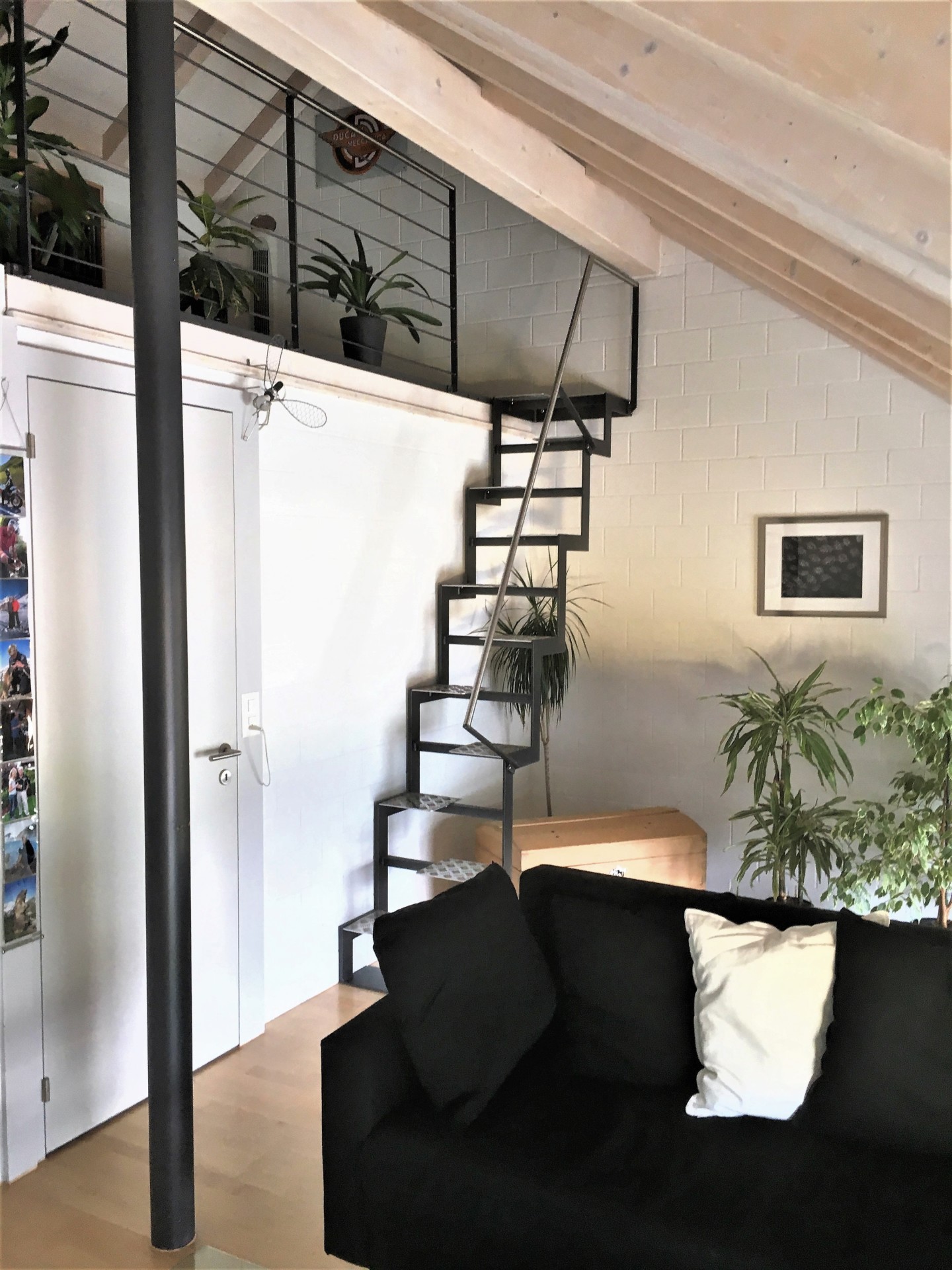

  • "Samba" Treppe zur Galerie im OG

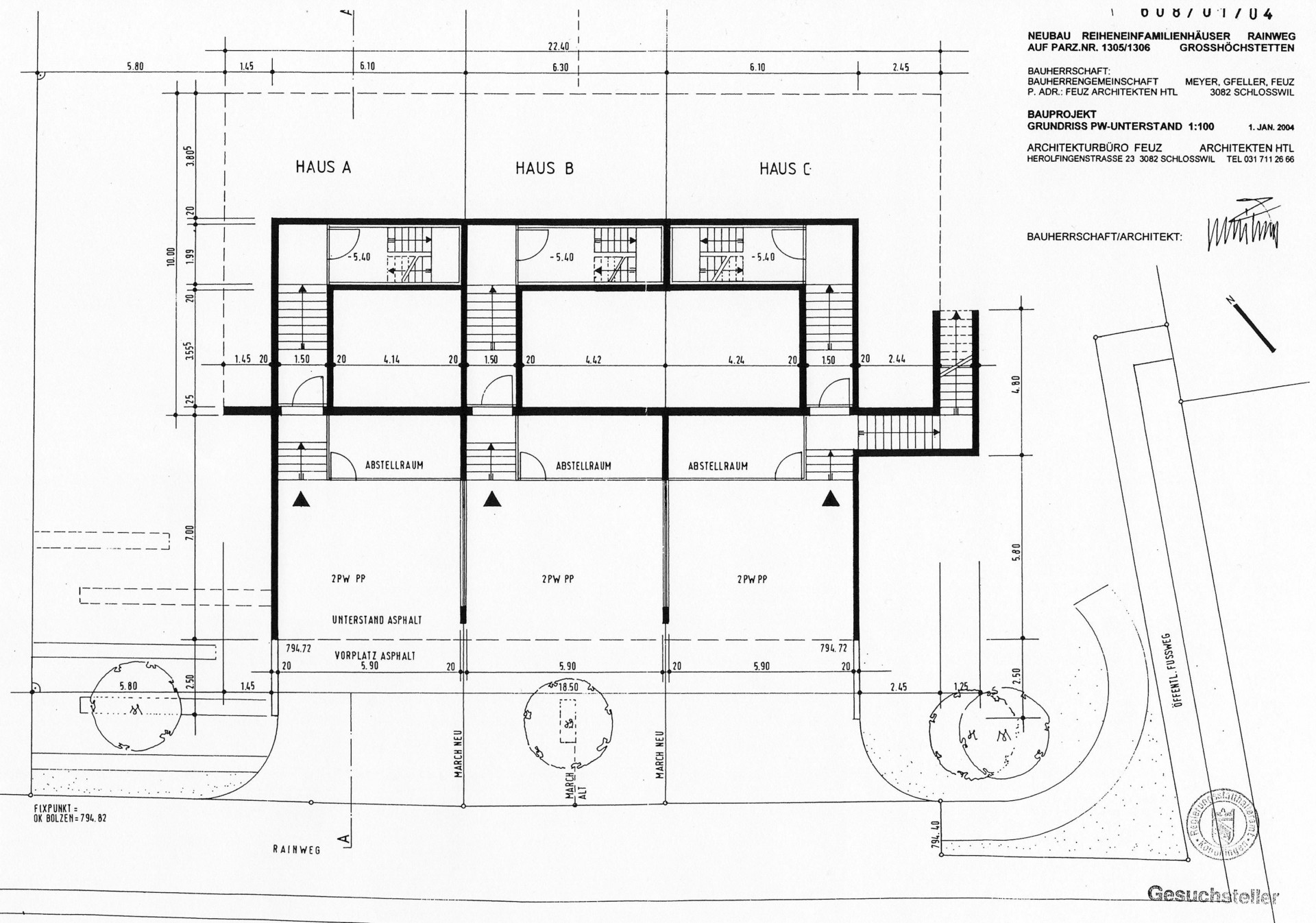

  • Bauprojekt 2. UG/PW- Unterstand

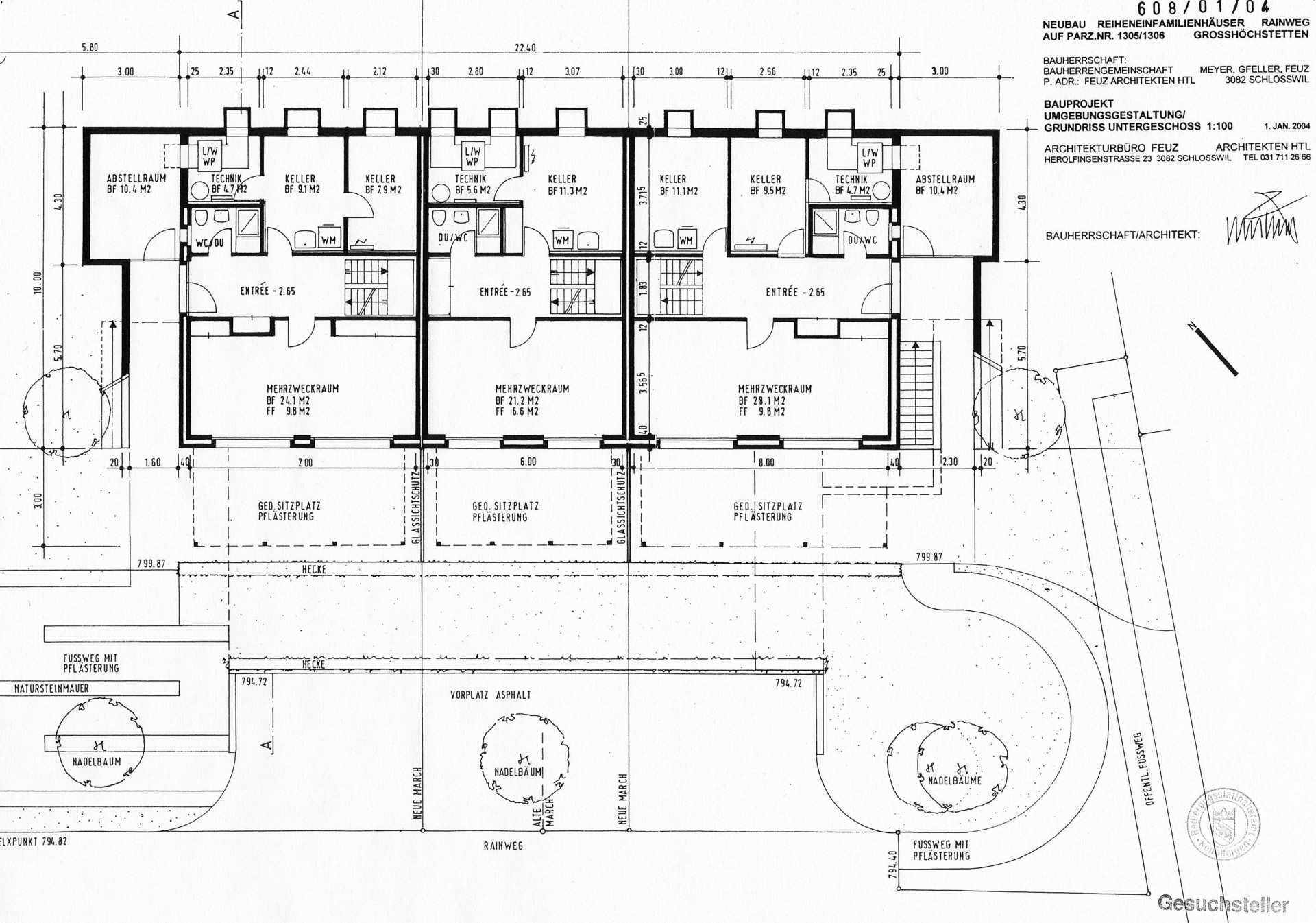

  • Bauprojekt Untergeschoss

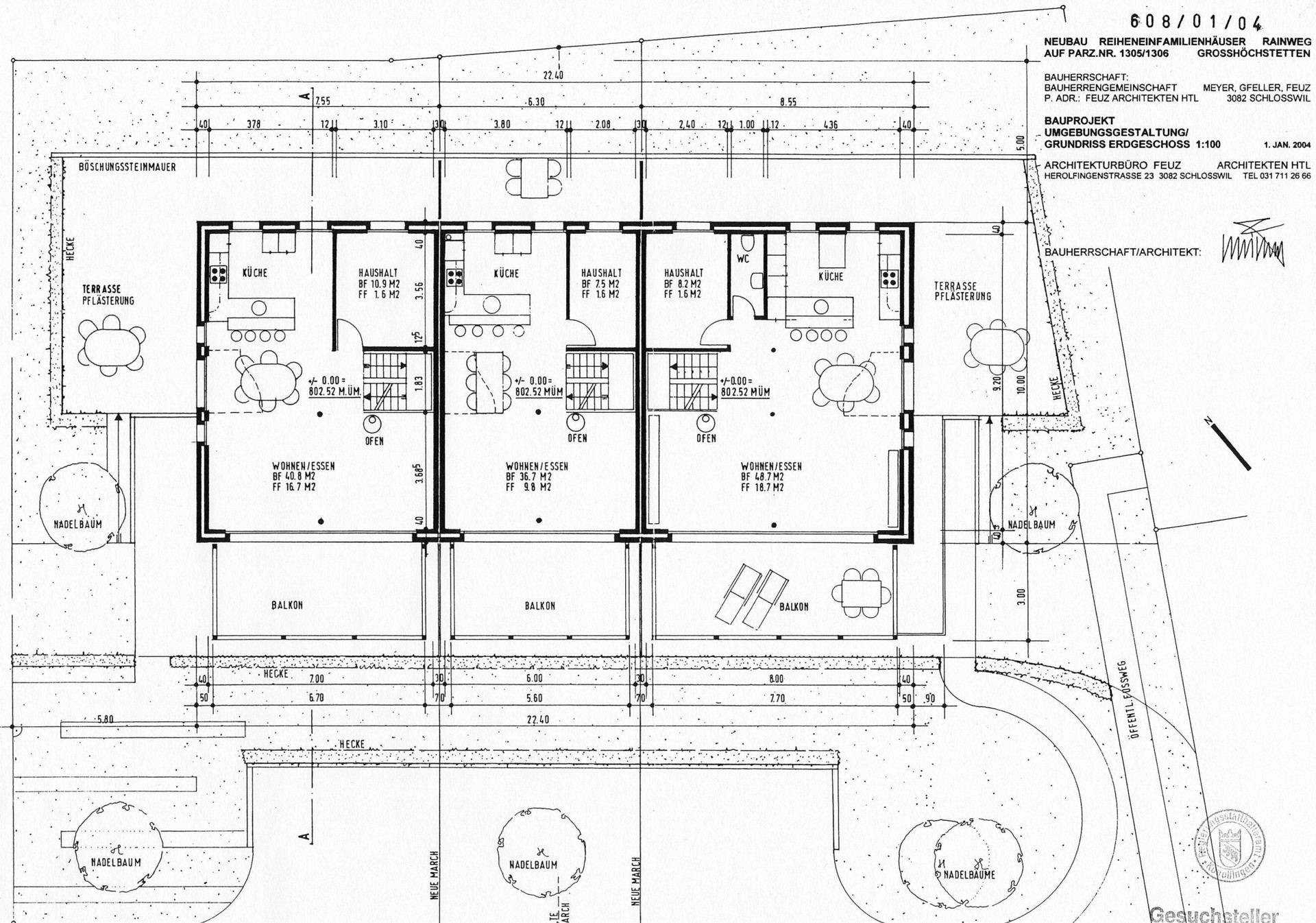

  • Bauprojekt Erdgeschoss

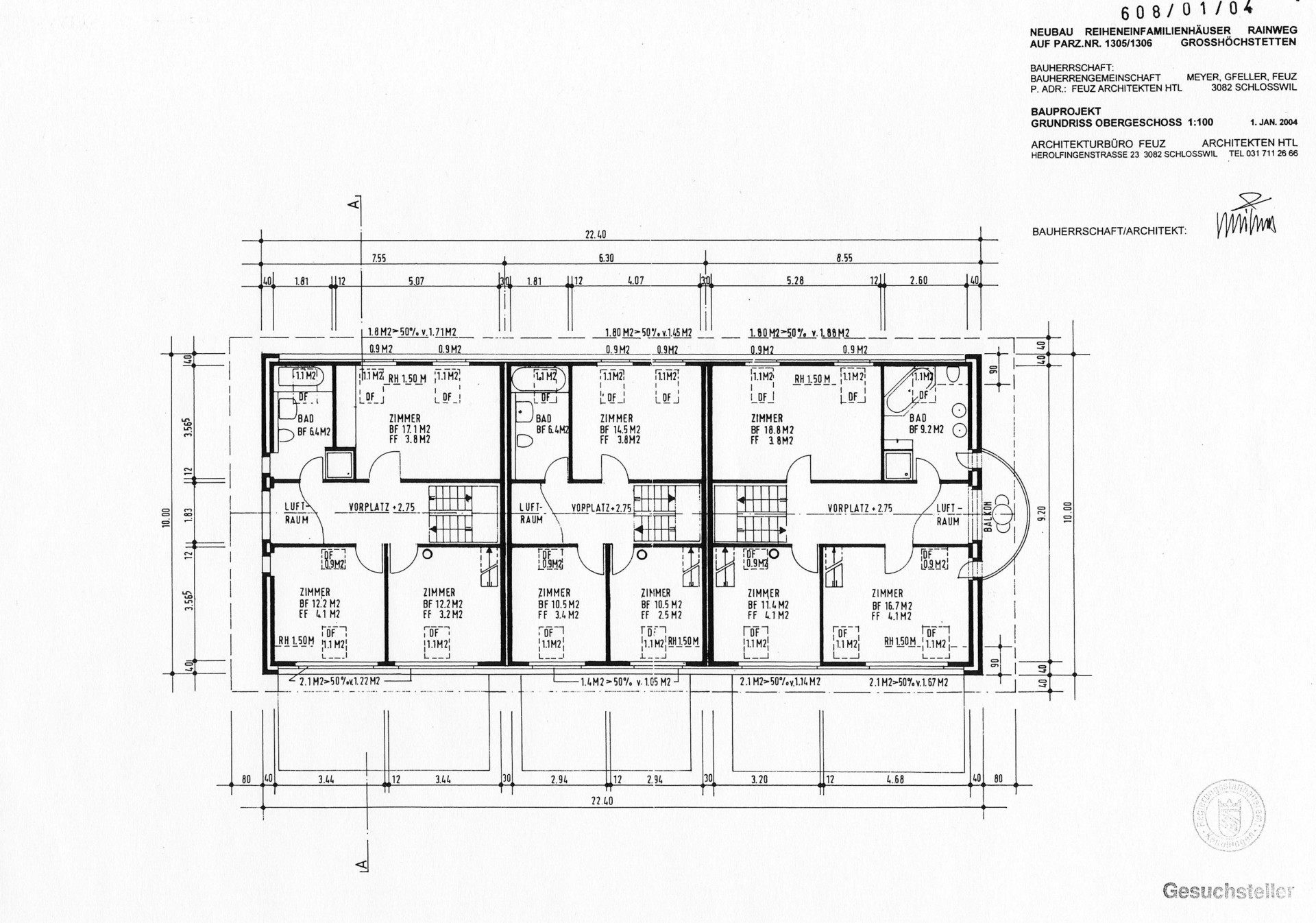

  • Bauprojekt Obergeschoss

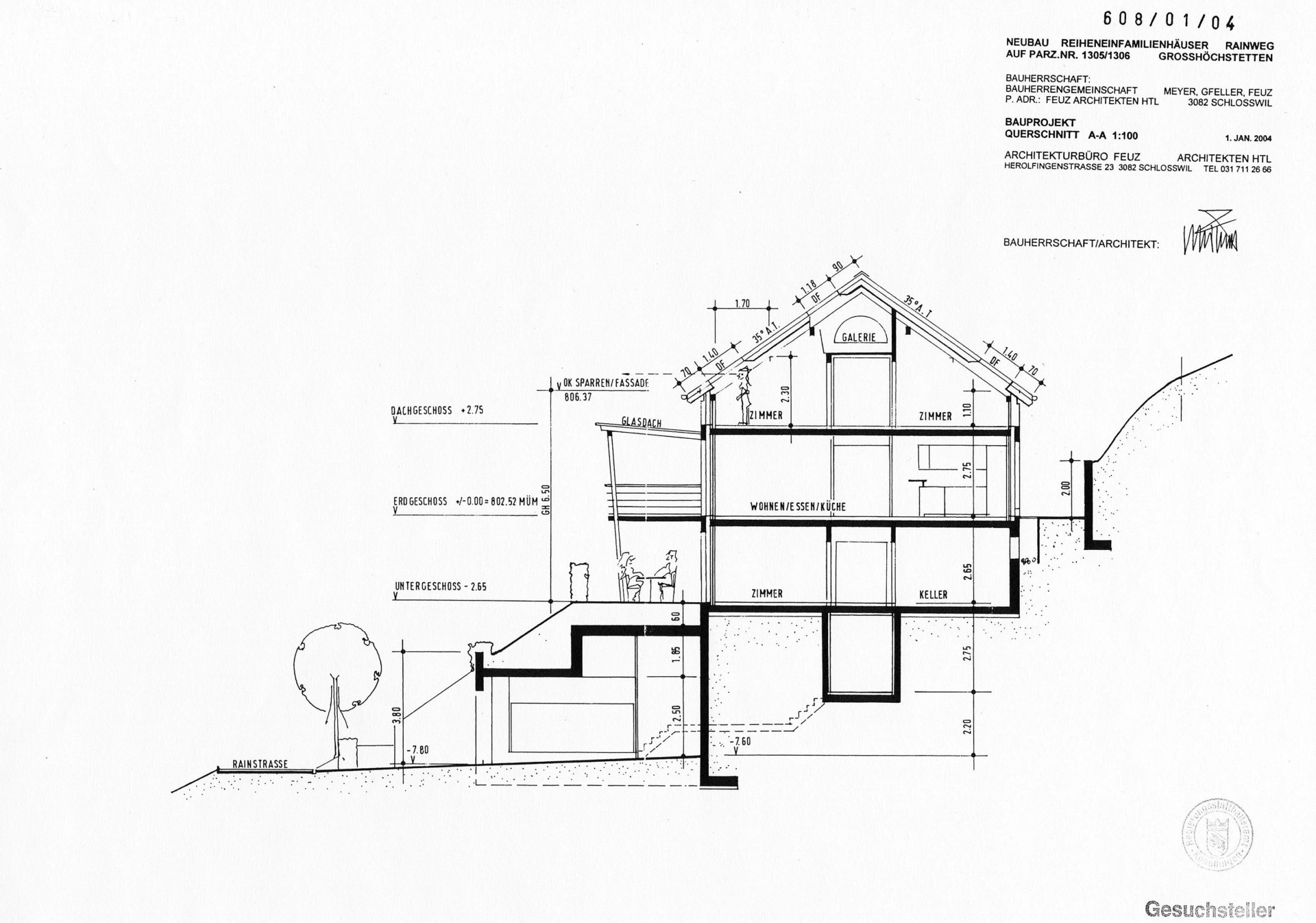

  • Bauprojekt Querschnitt A-A

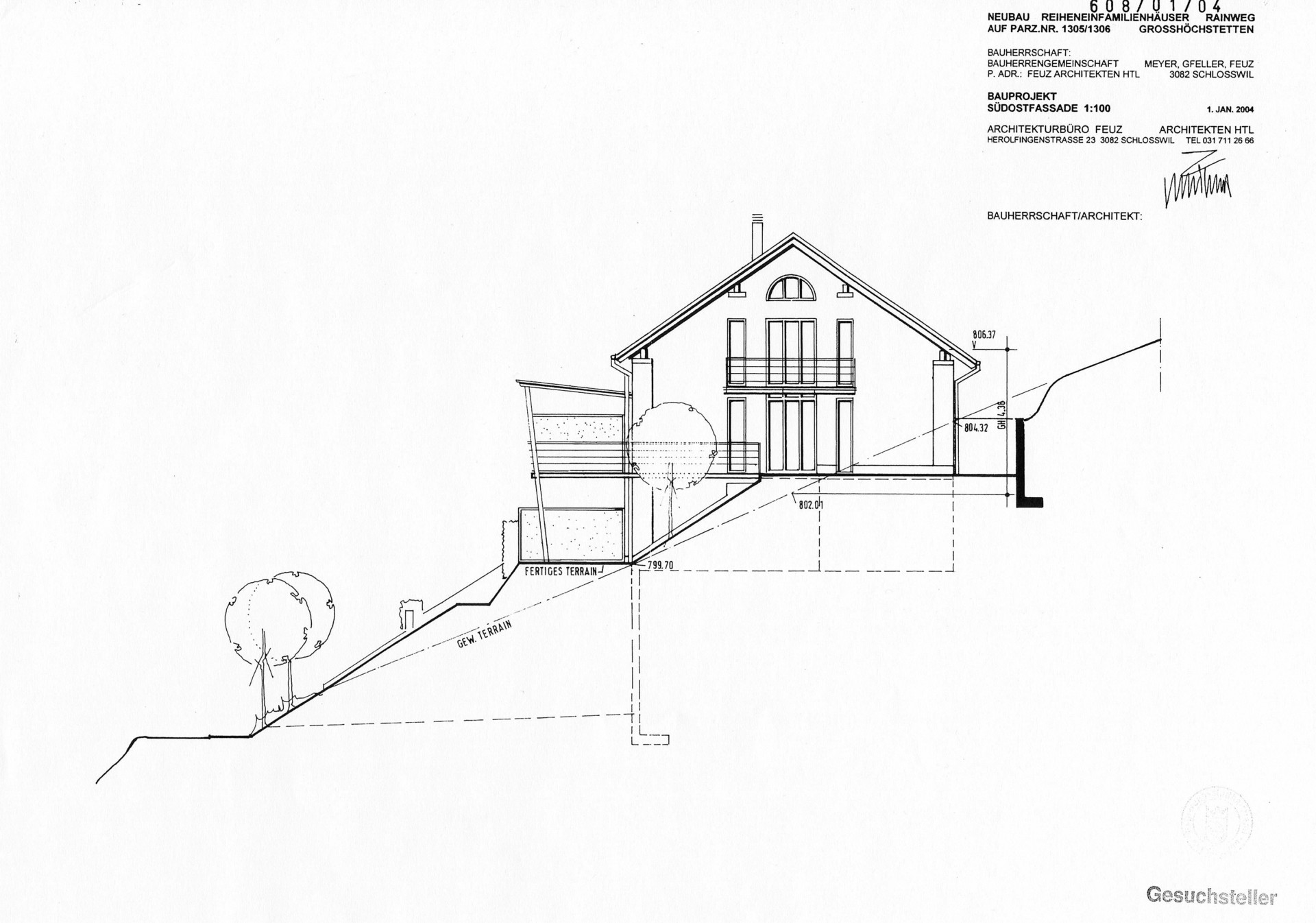

  • Bauprojekt Südostfassade

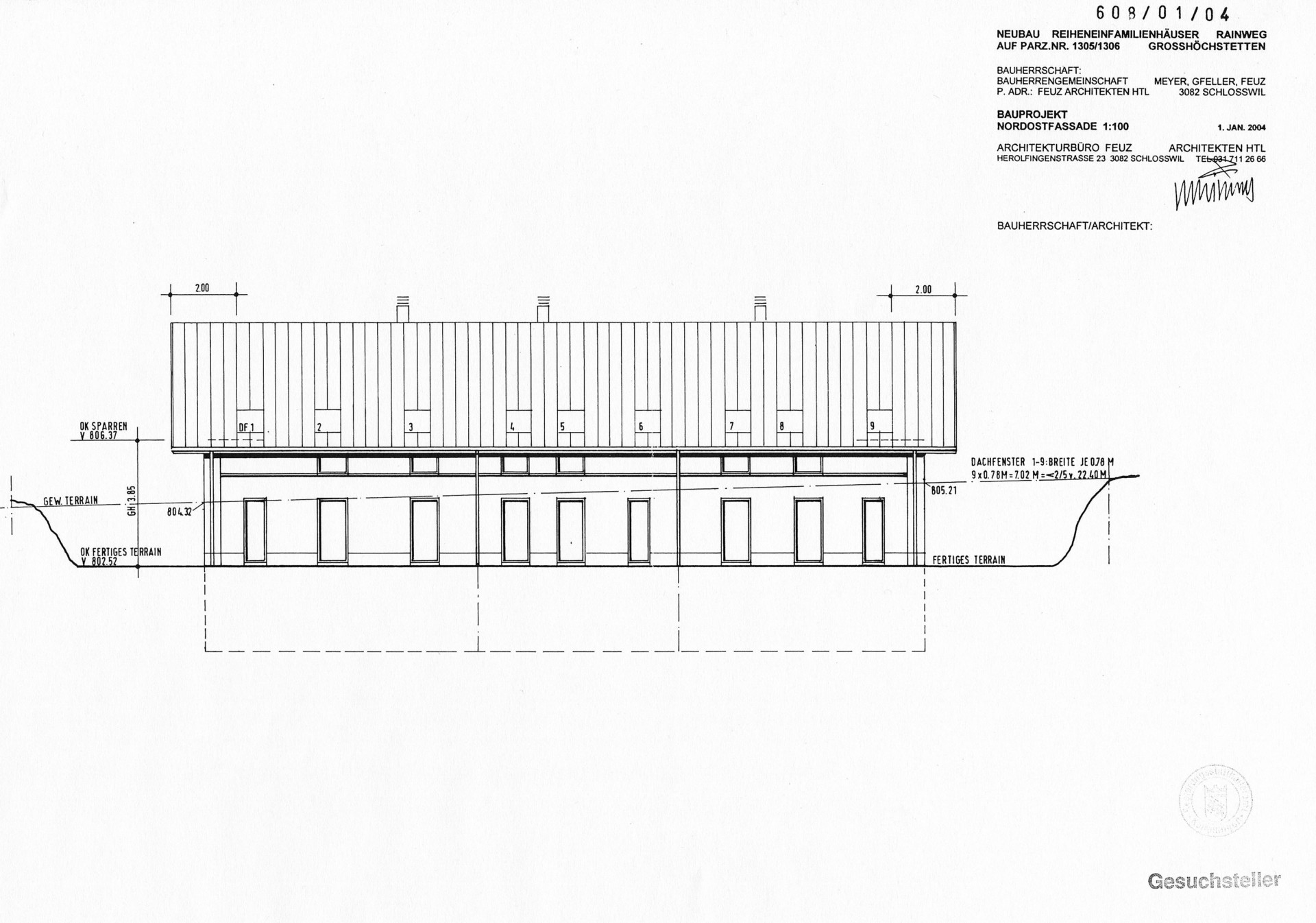

  • Bauprojekt Nordostfassade

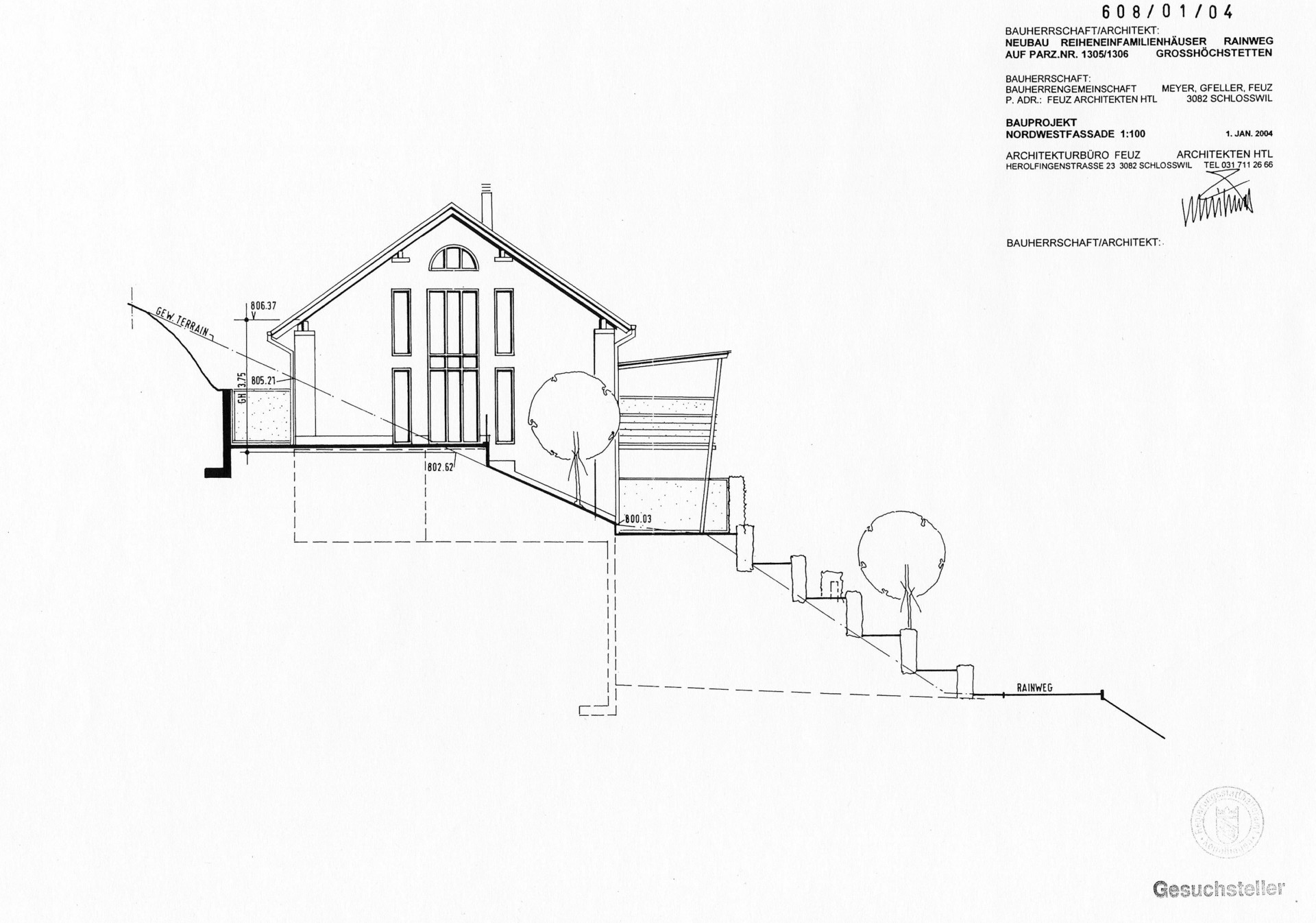

  • Bauprojekt Nordwestfasssade

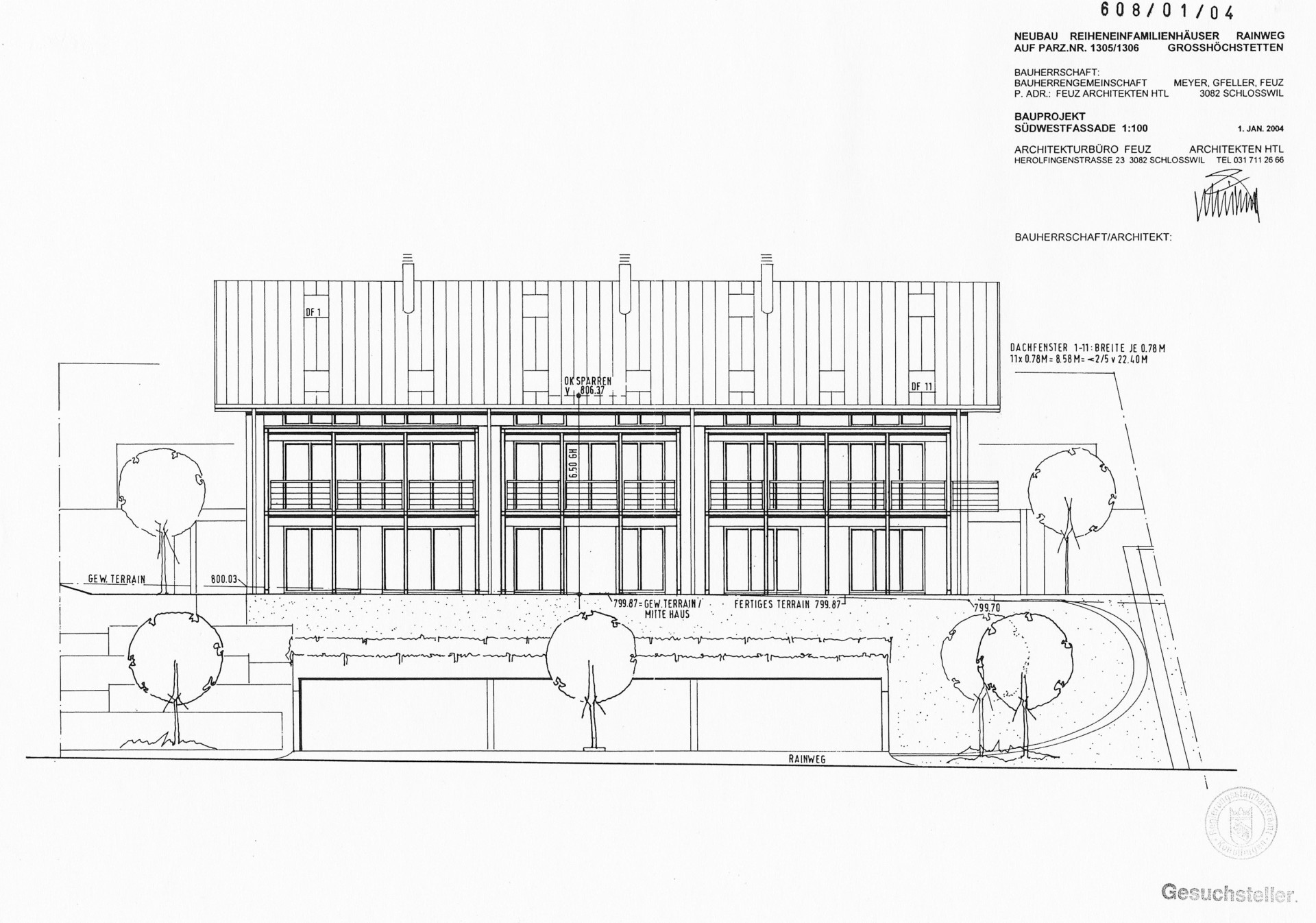

  • Bauprojekt Südwestfassade

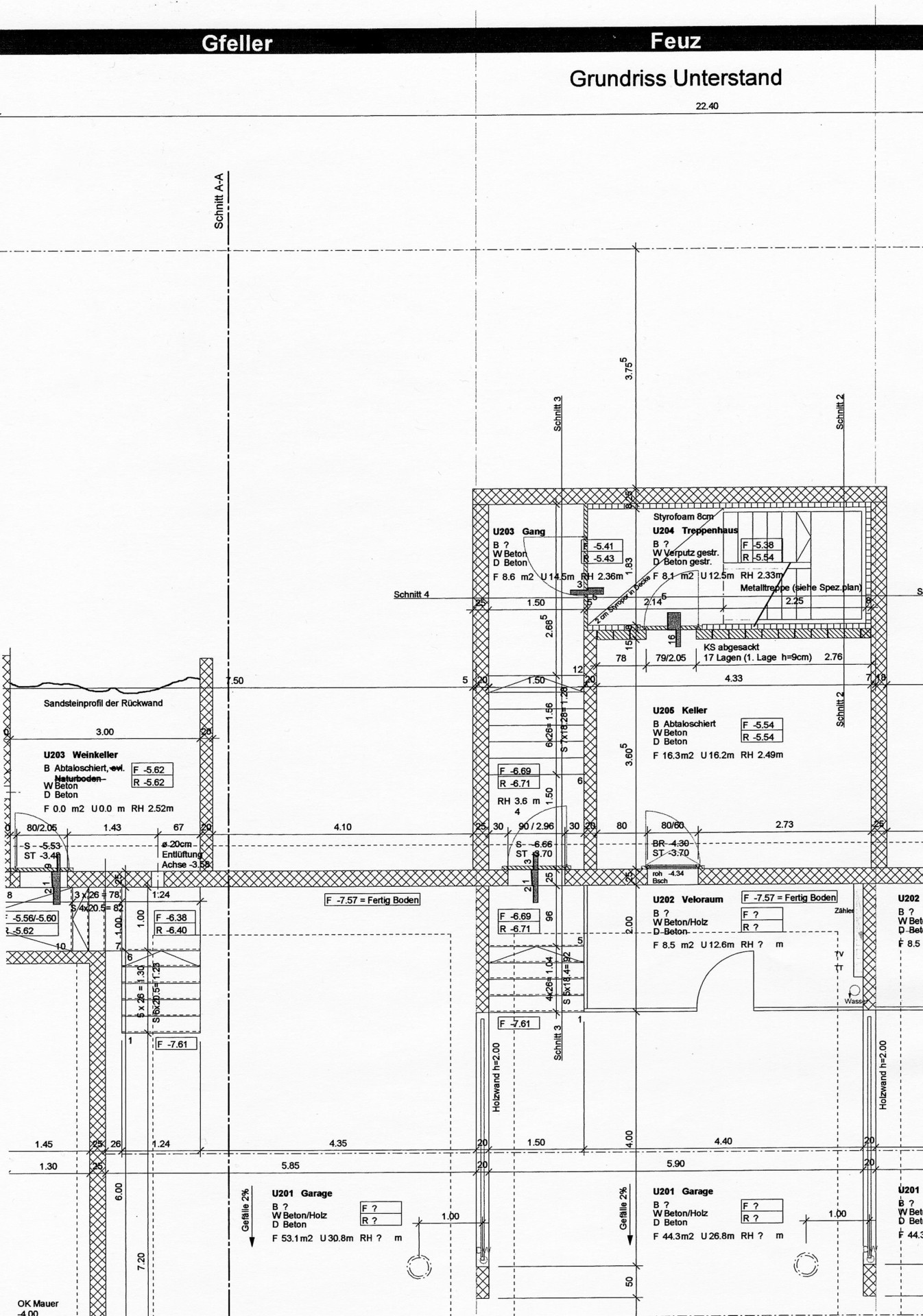

  • Ausschnitt Ausführungsplan 2. Untergeschoss/PW Unterstand

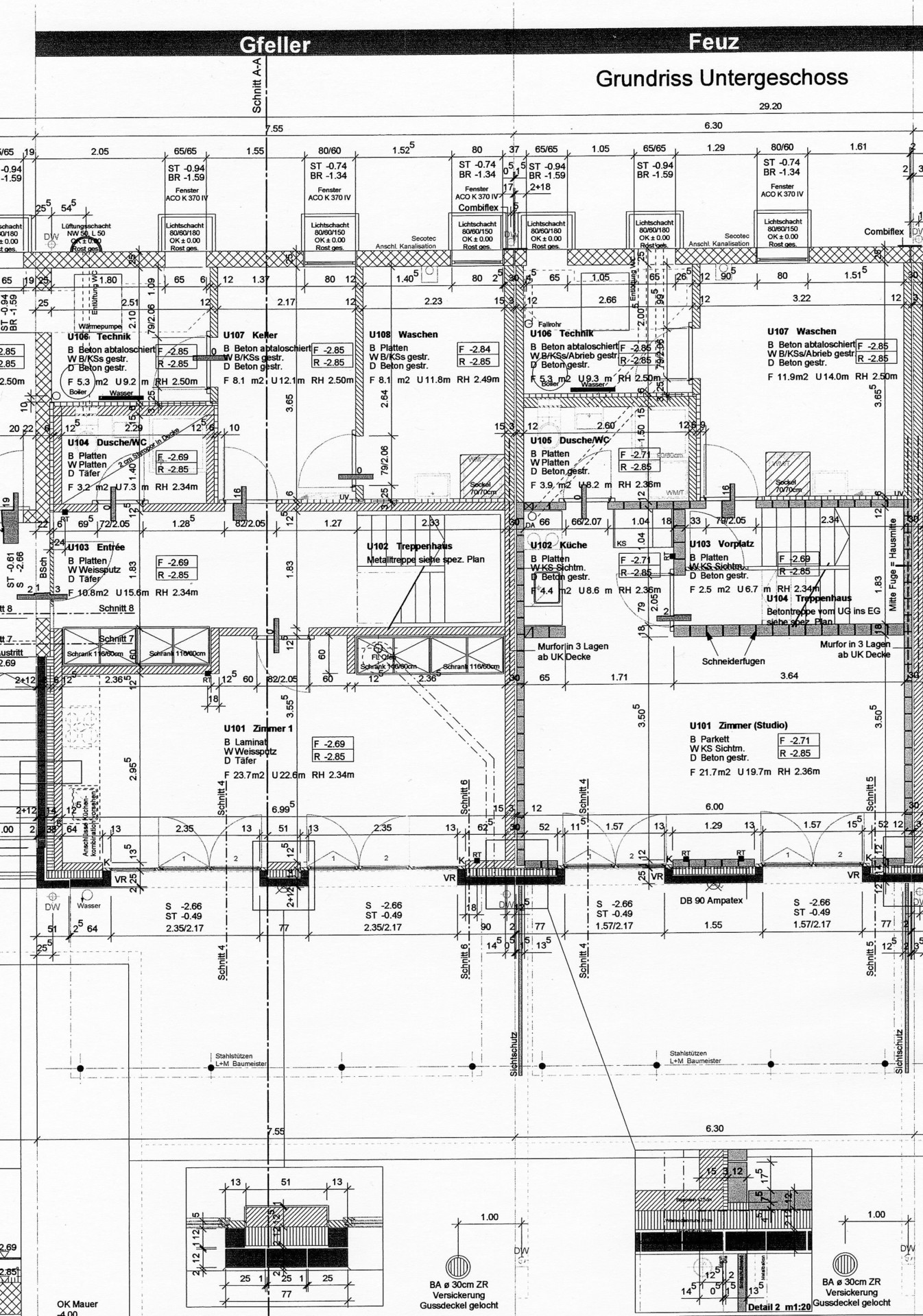

  • Ausschnitt Ausführungsplan 1. Untergeschoss

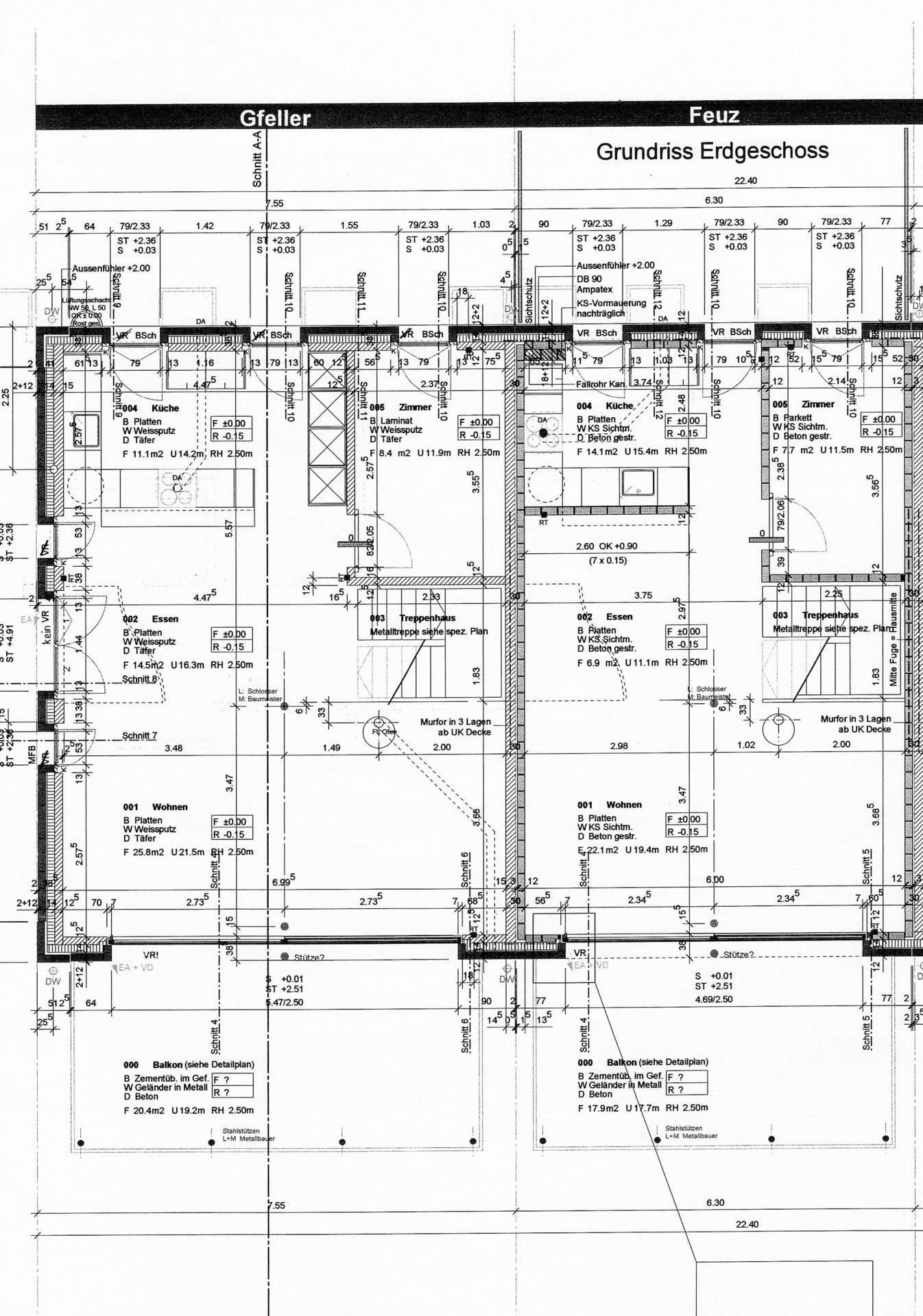

  • Ausschnitt Ausführungsplan Erdgeschoss

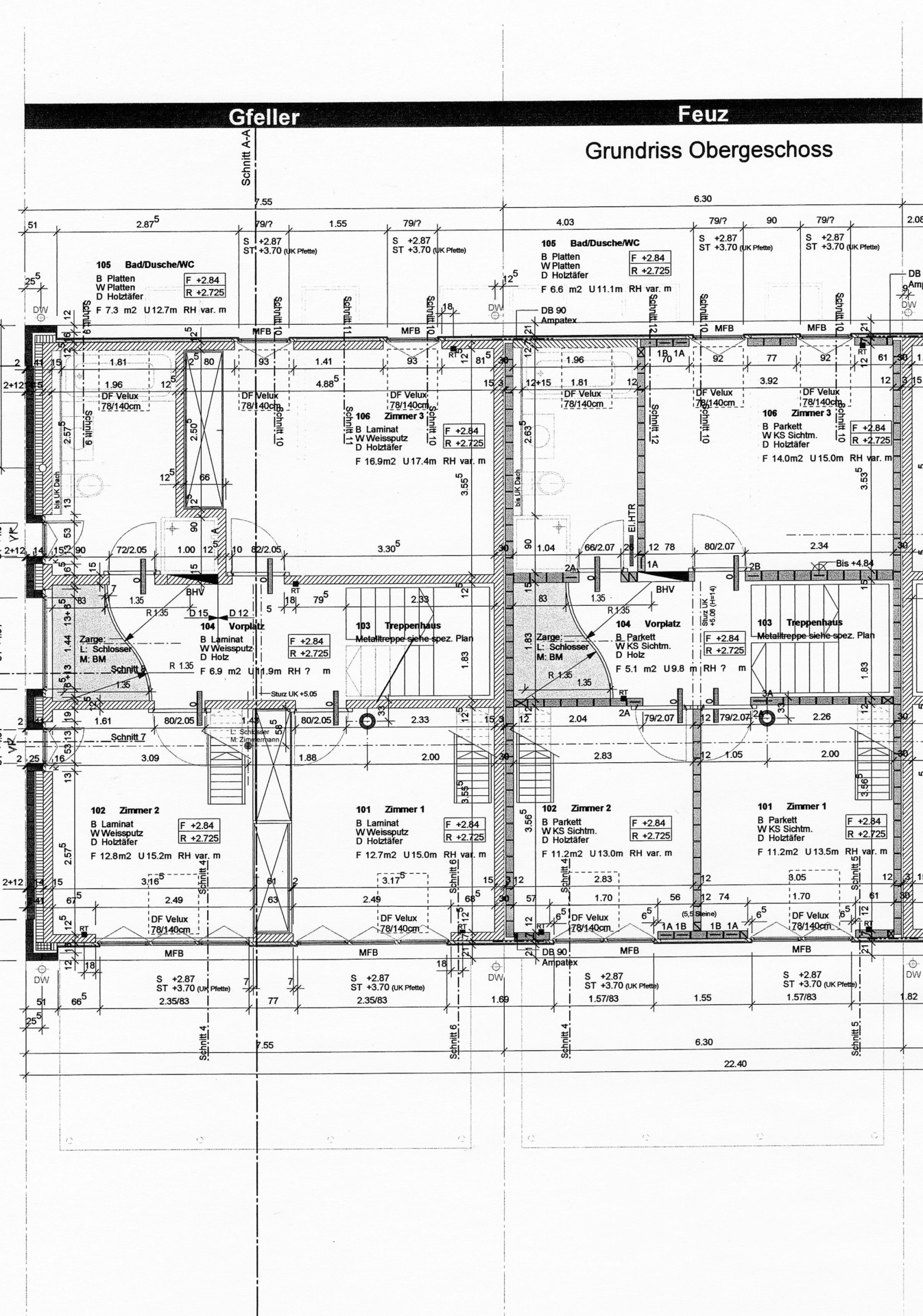

  • Ausschnitt Ausführungsplan Obergeschoss

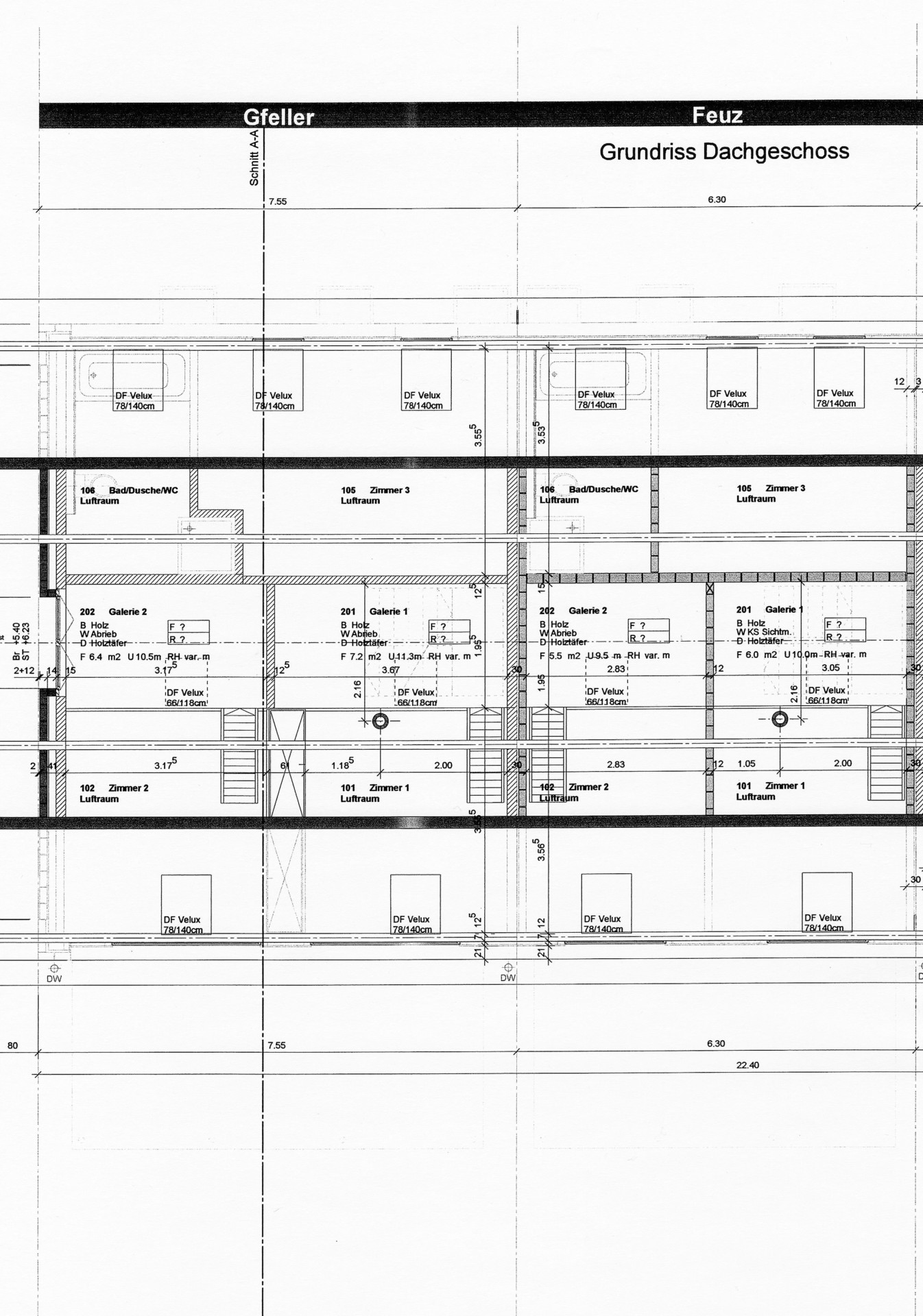

  • Ausschnitt Ausführungsplan Galeriegeschoss

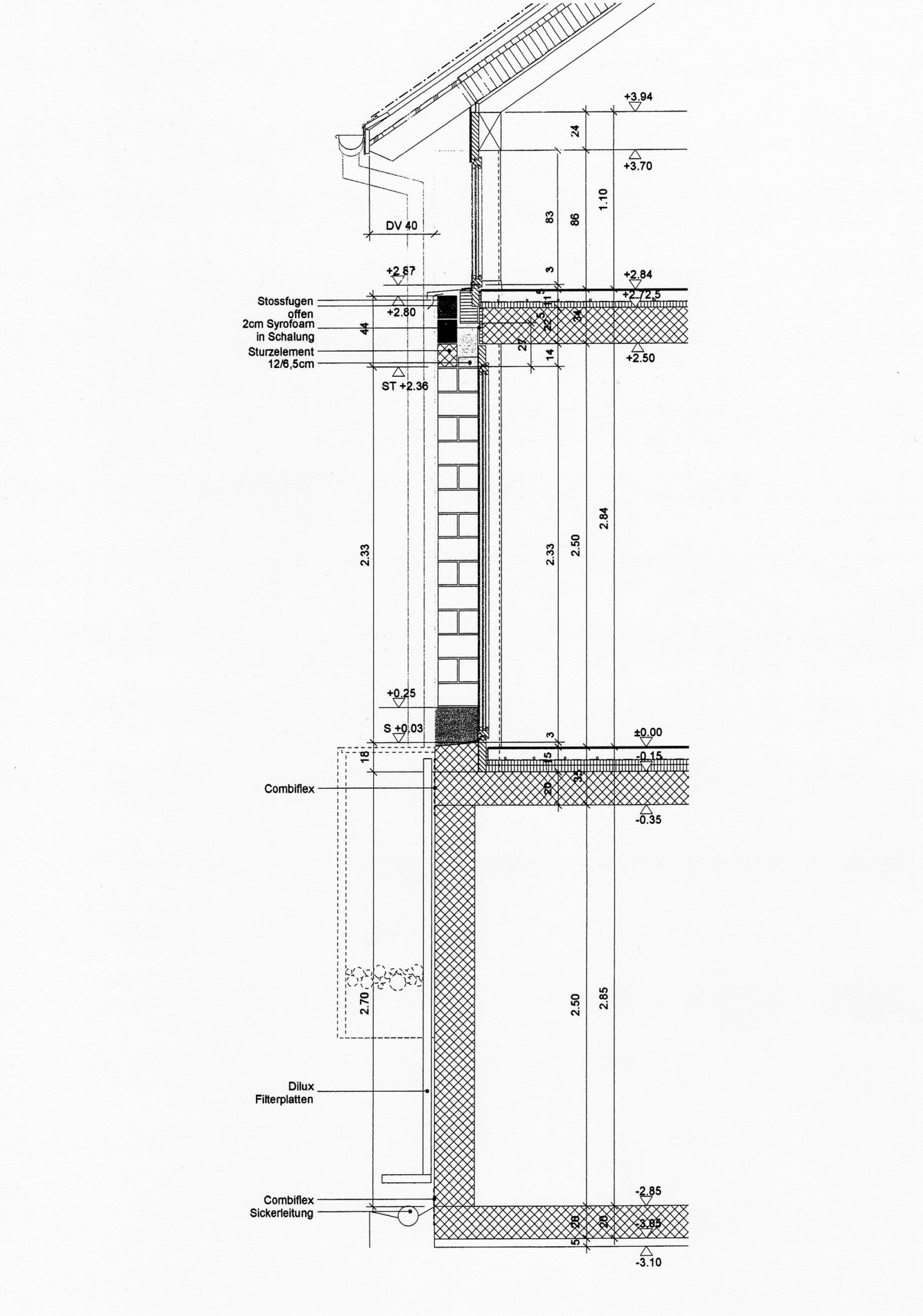

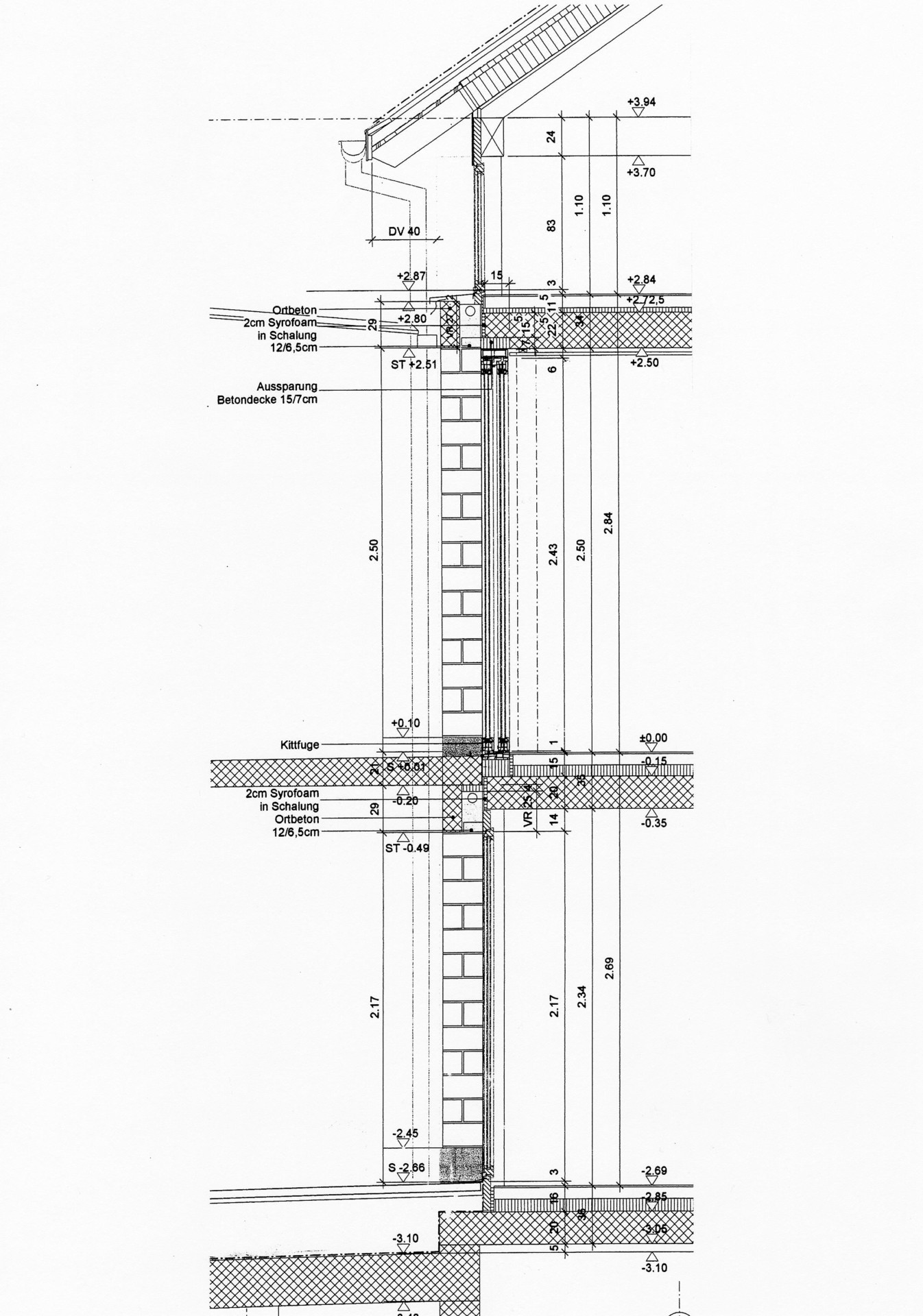

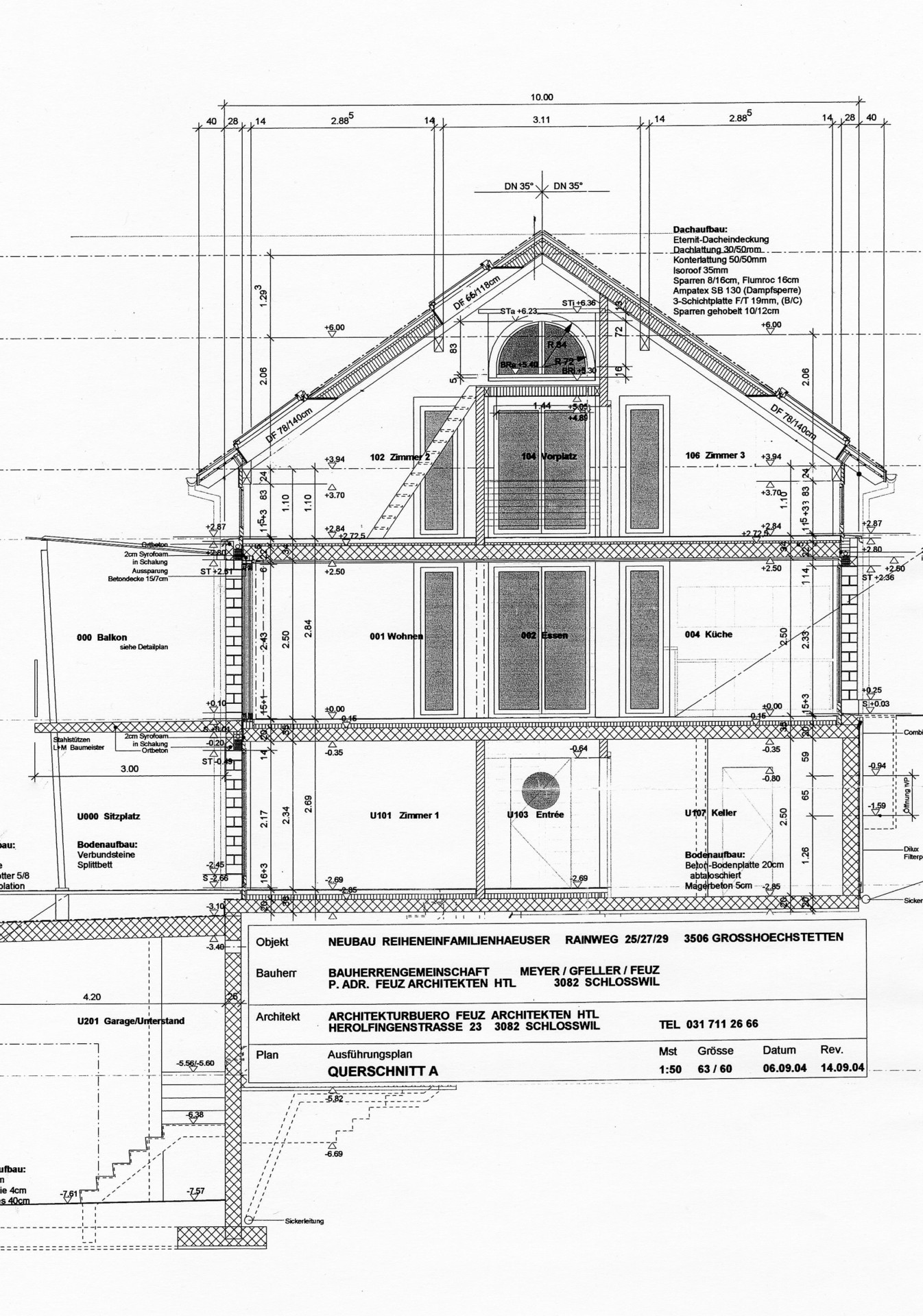

  • Ausführungsplan Hausquerschnitt

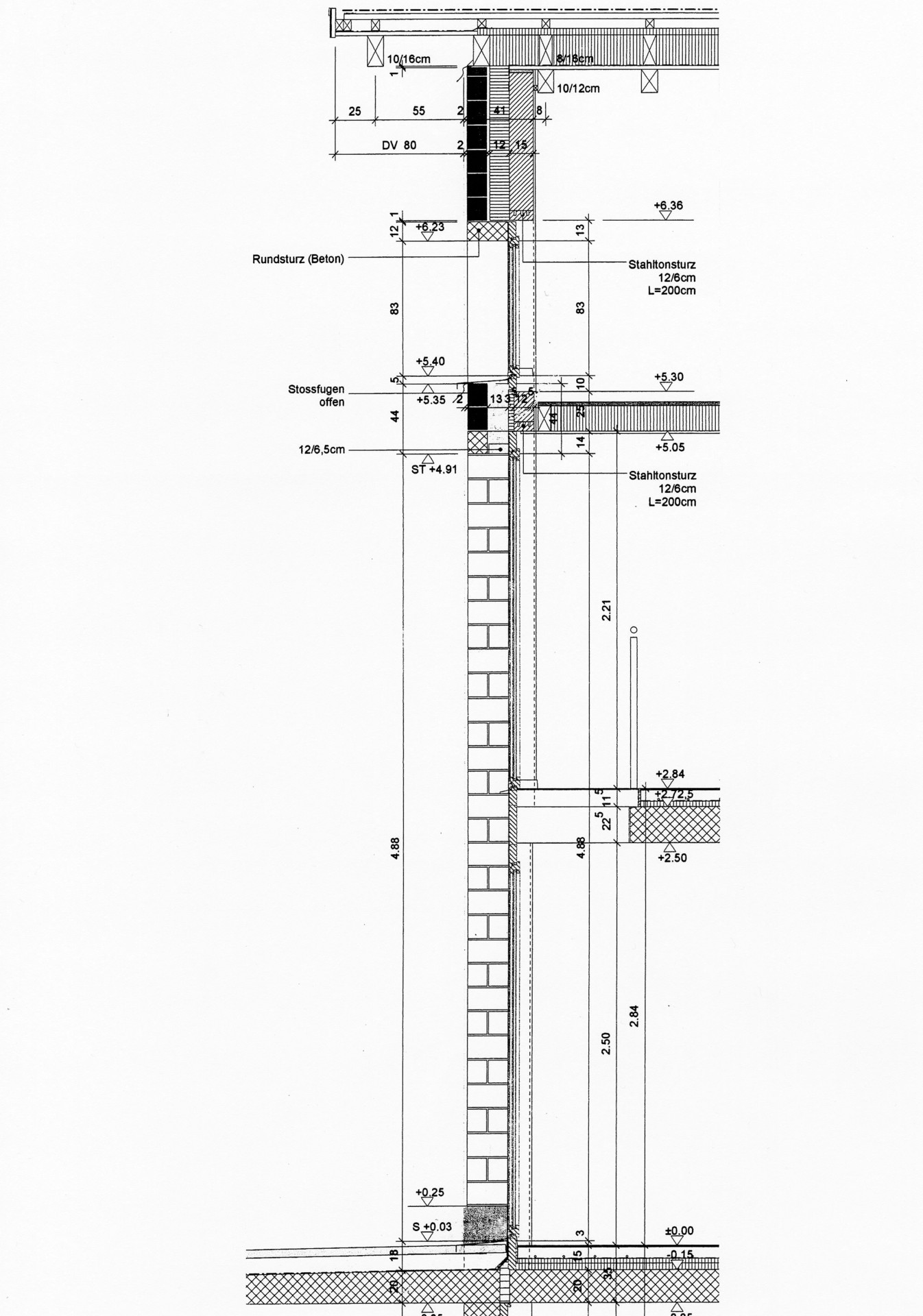

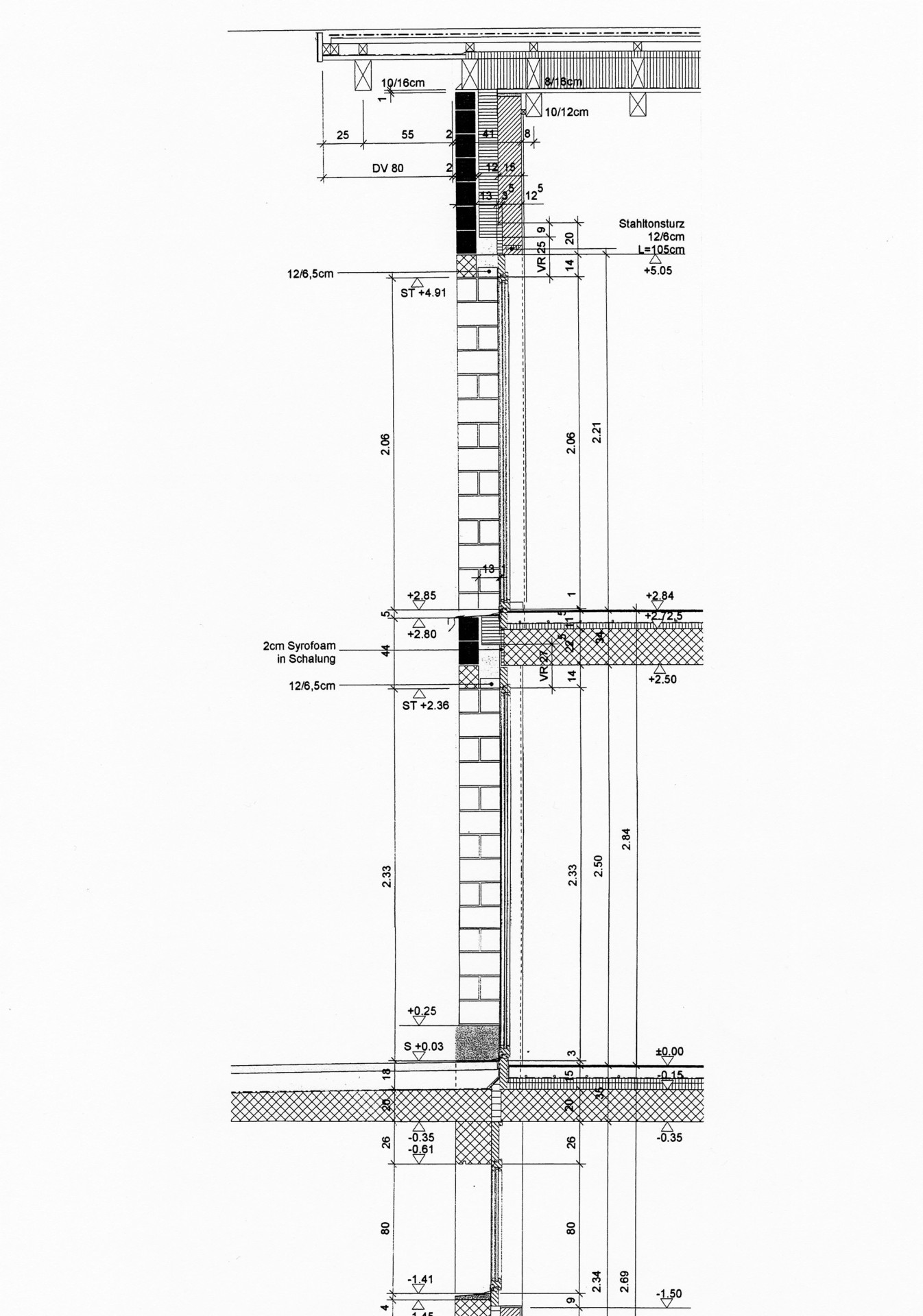

  • Beispiel 1 Fassadenkonstruktion
  • Beispiel 2 Fassadenkonstruktion
  • Beispiel 3 Fassadenkonstruktion
  • Beispiel 4 Fassadenkonstruktion

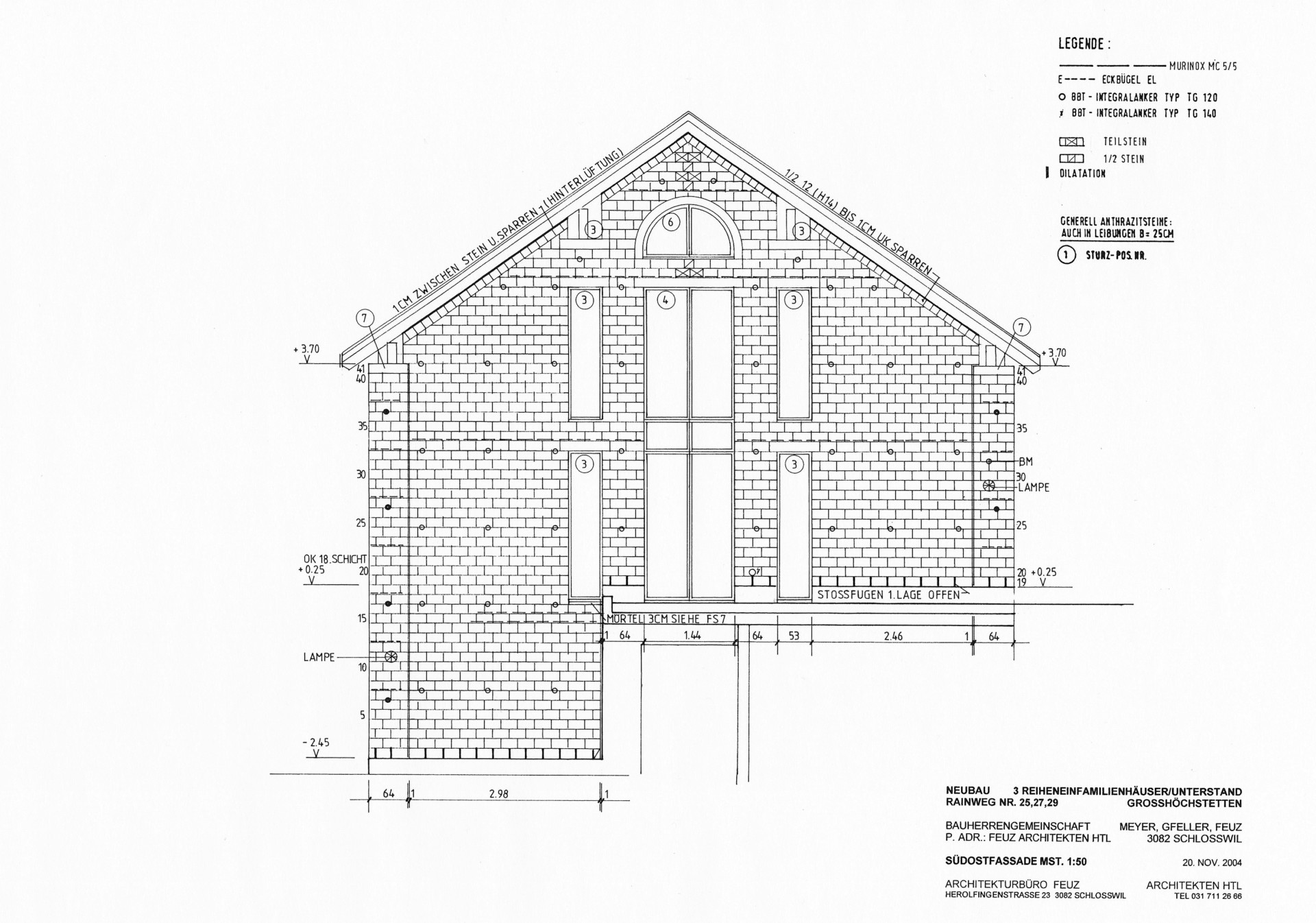

  • Ausführungsplan Südostfassade

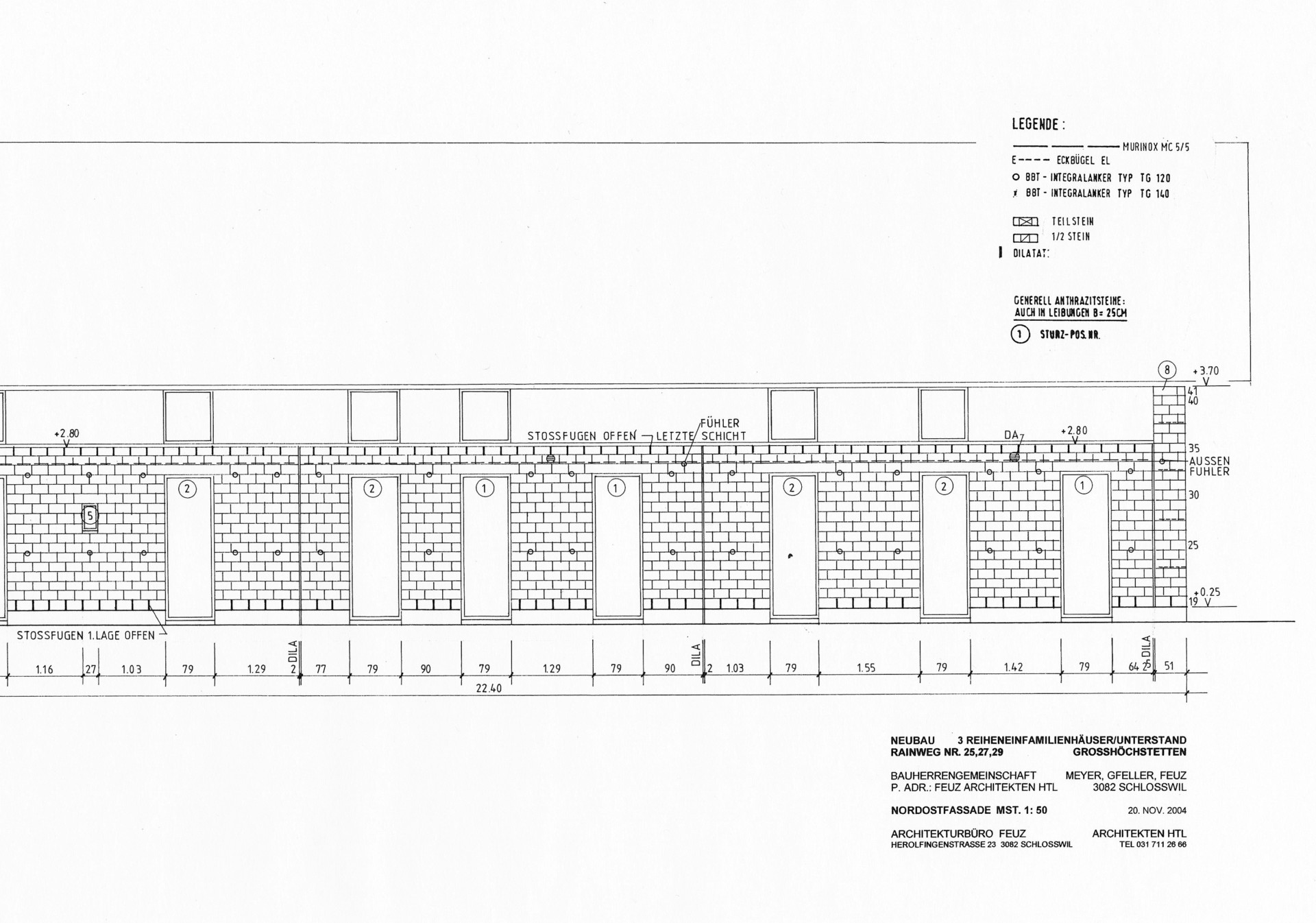

  • Ausschnitt Ausführungsplan Nordostfassade

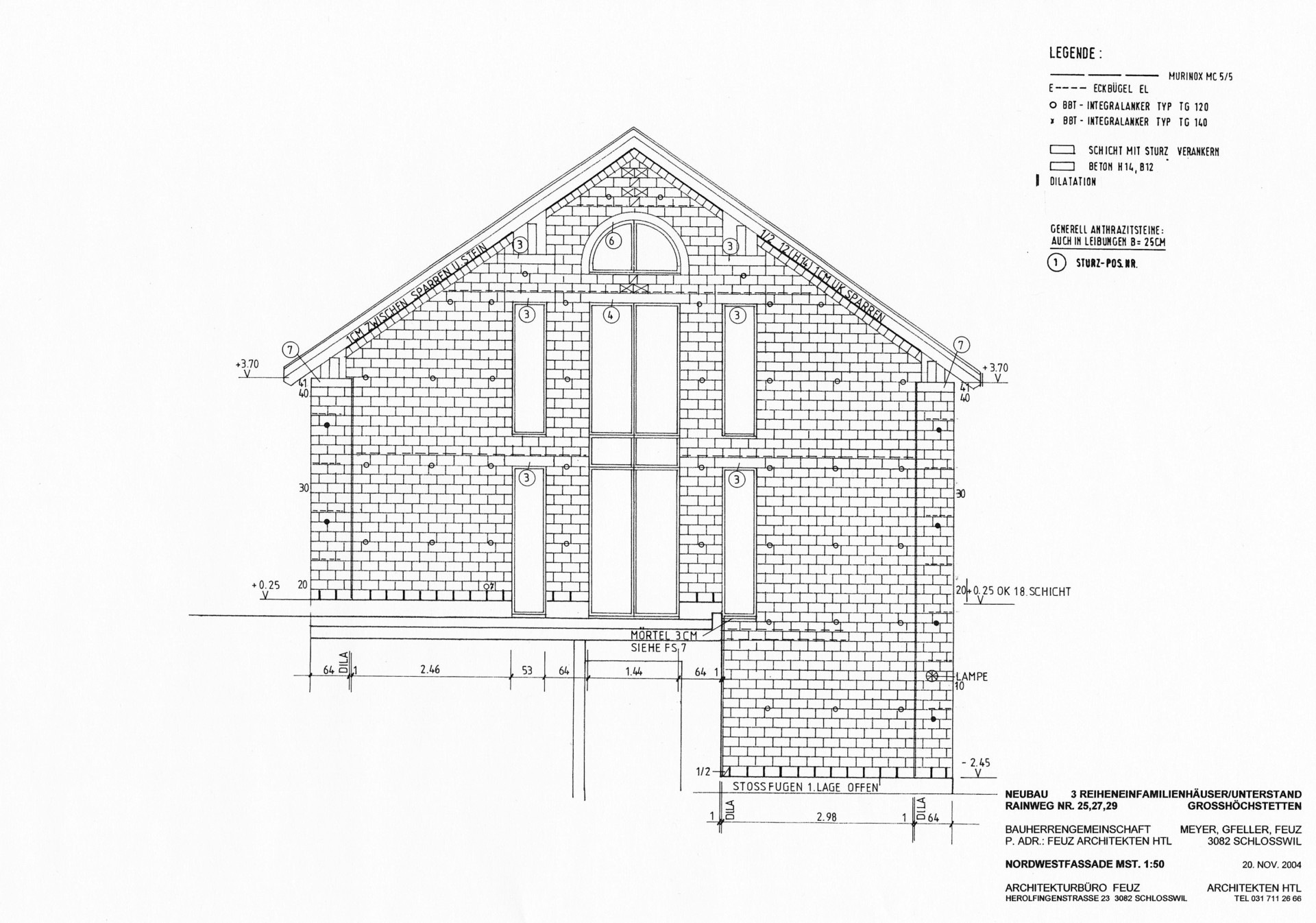

  • Ausführungsplan Nordwestfassade

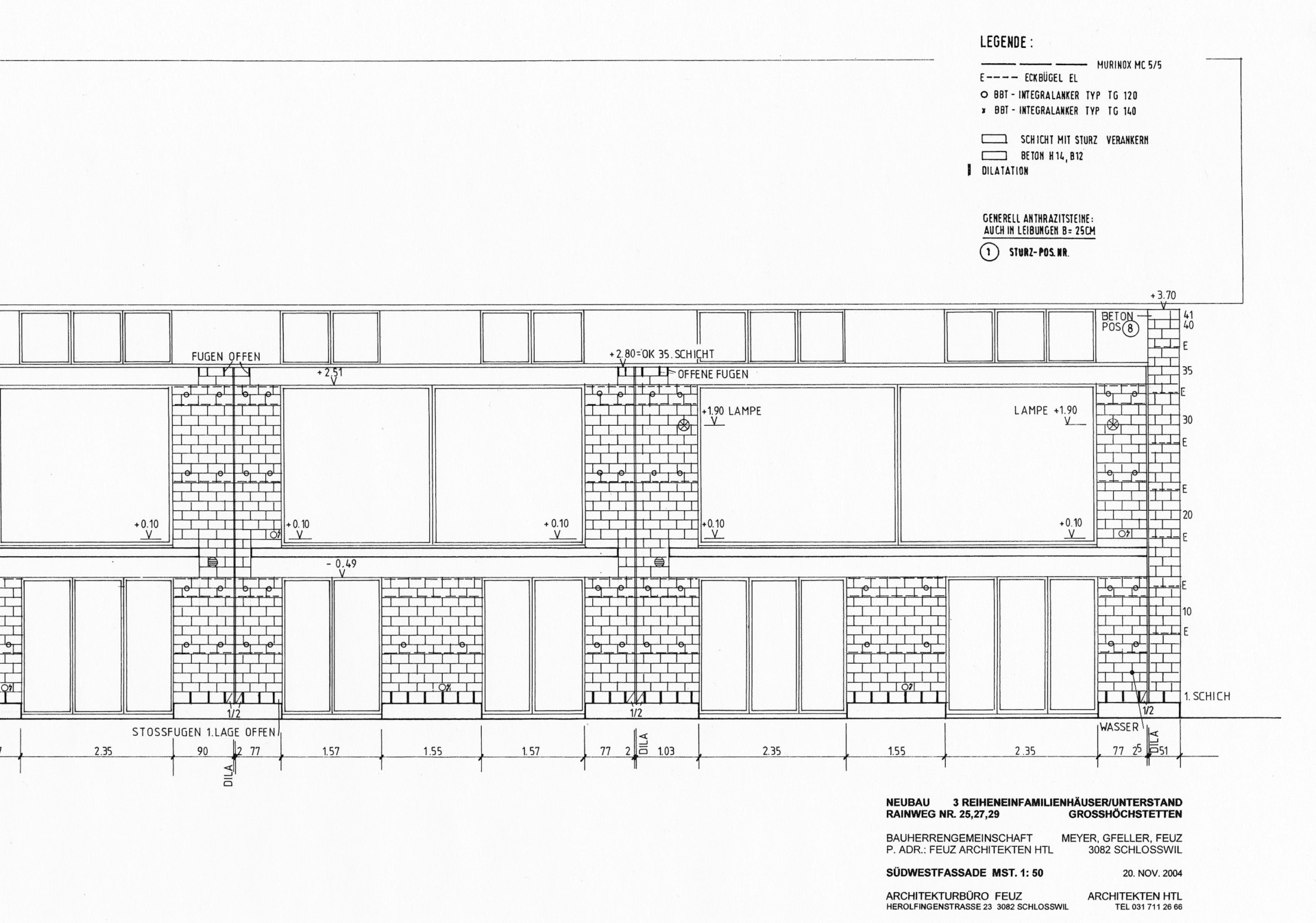

  • Ausschnitt Ausführungsplan Südwestfassade

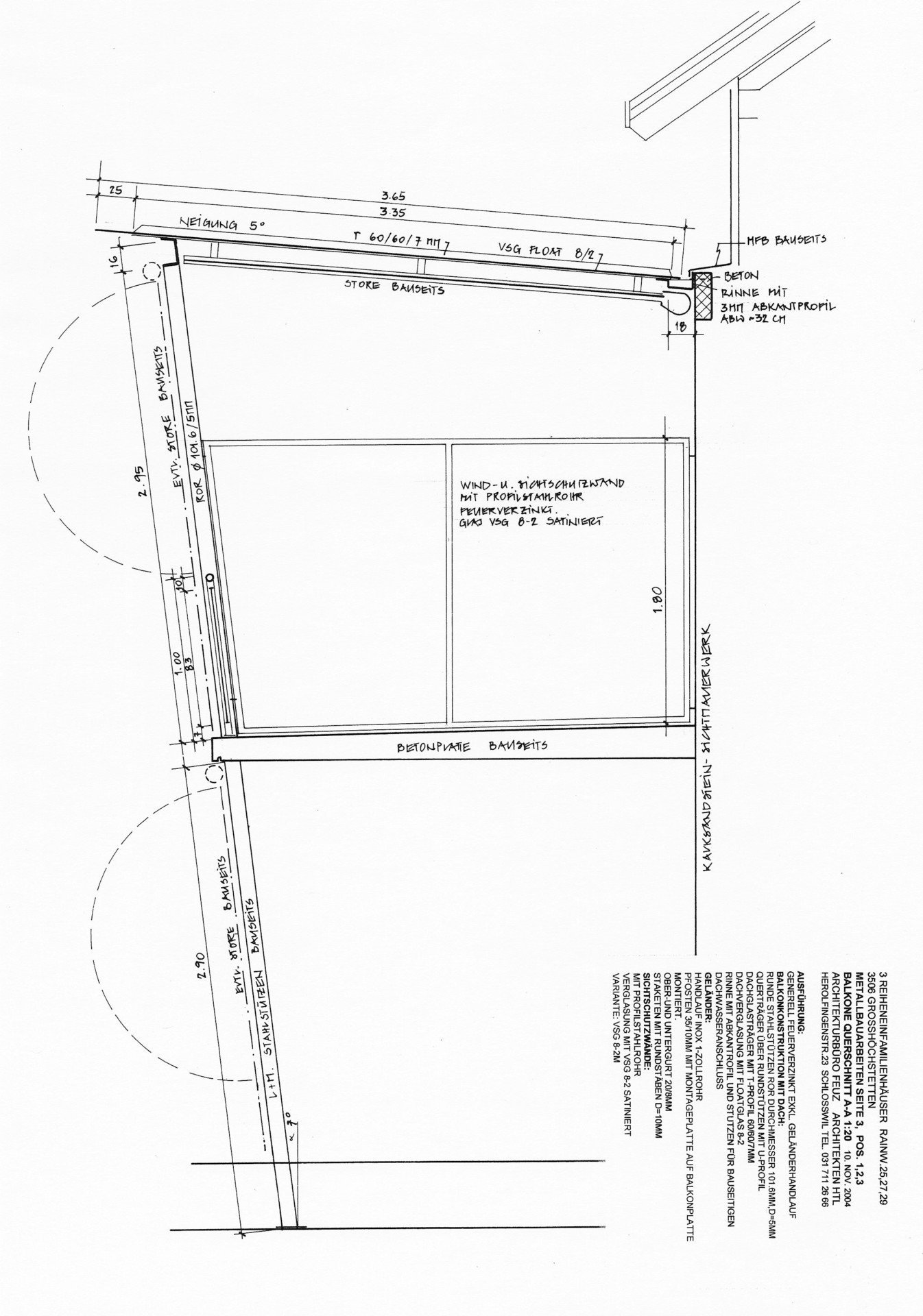

  • Querschnitt Balkon als Submissionsgrundlage für Metallbauarbeiten

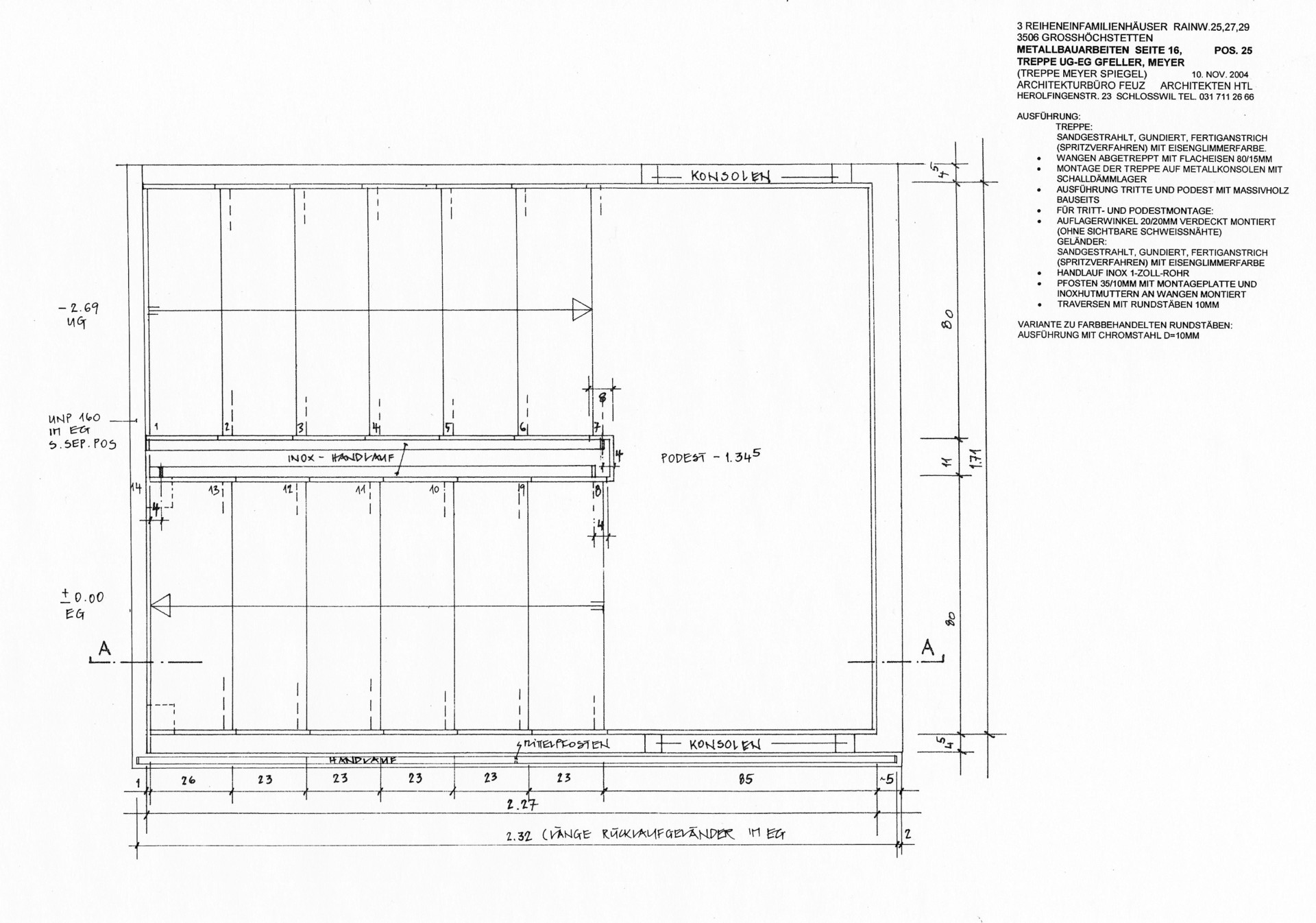

  • Grundriss Etagentreppe als Submissionsgrundlage für Metallbauarbeiten

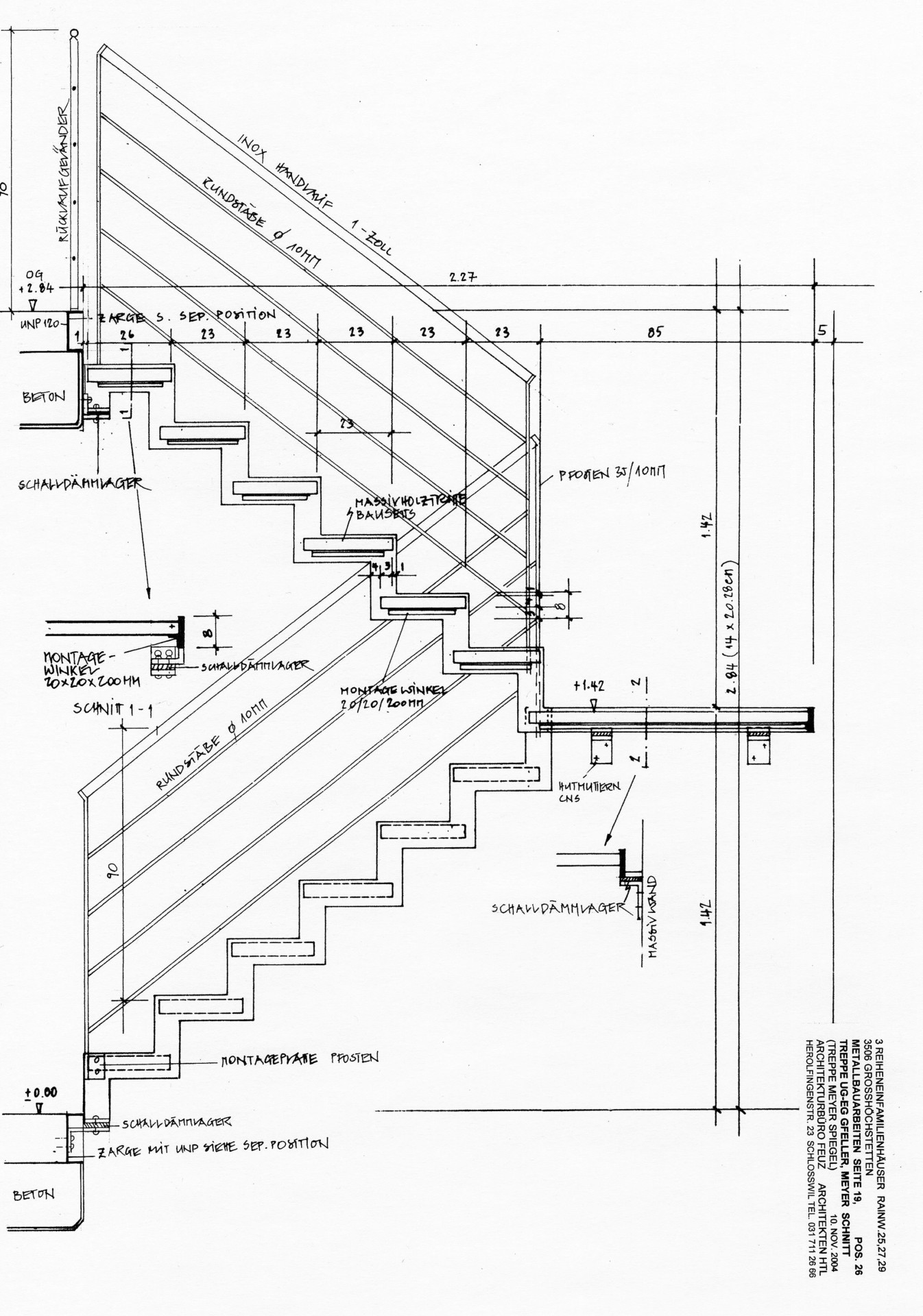

  • Querschnitt Etagentreppe als Submissionsgrundlage für Metallbauarbeiten

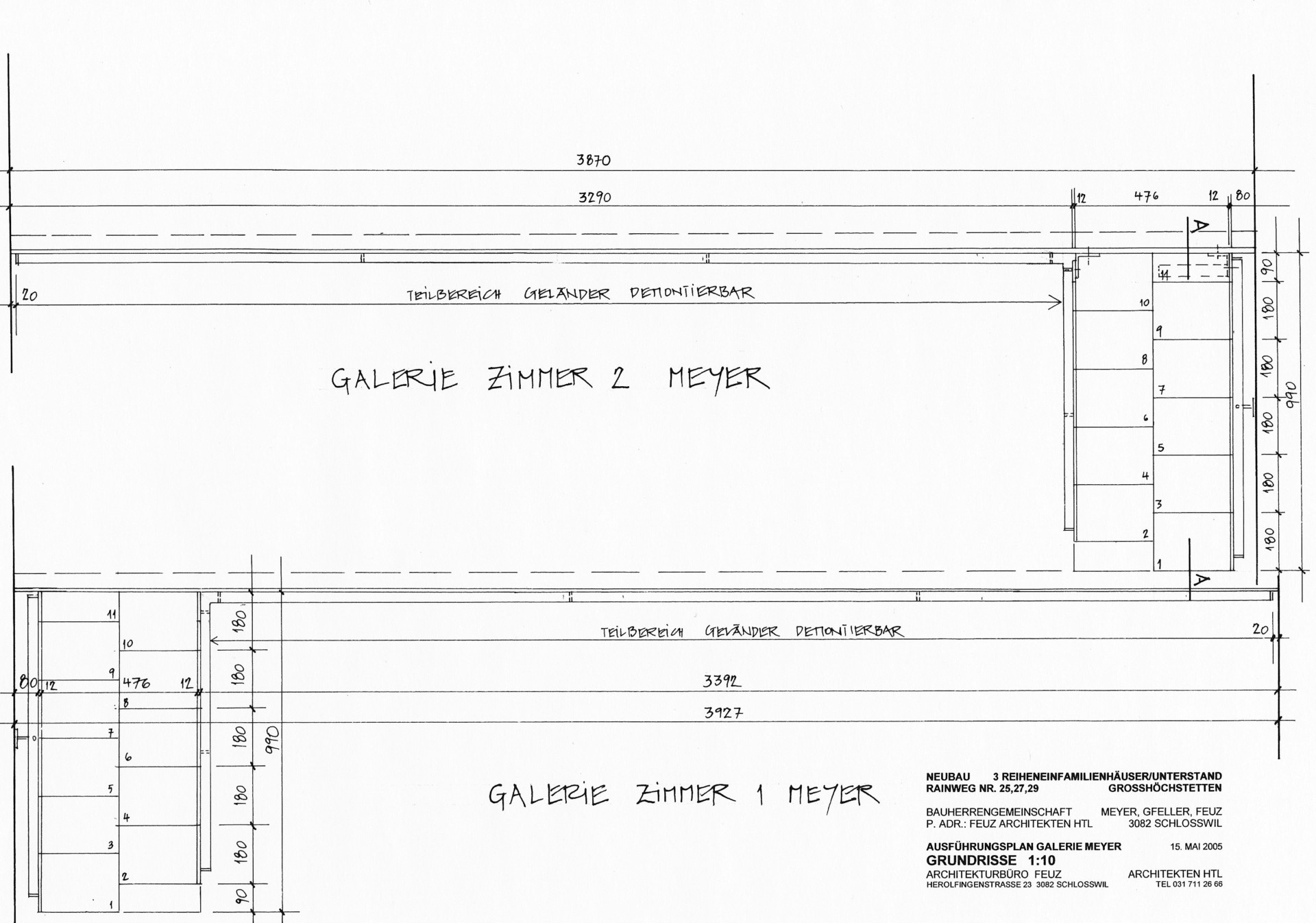

  • Grundriss Galerie"Samba"treppe als Submissionsgrundlage für Metallbauarbeiten

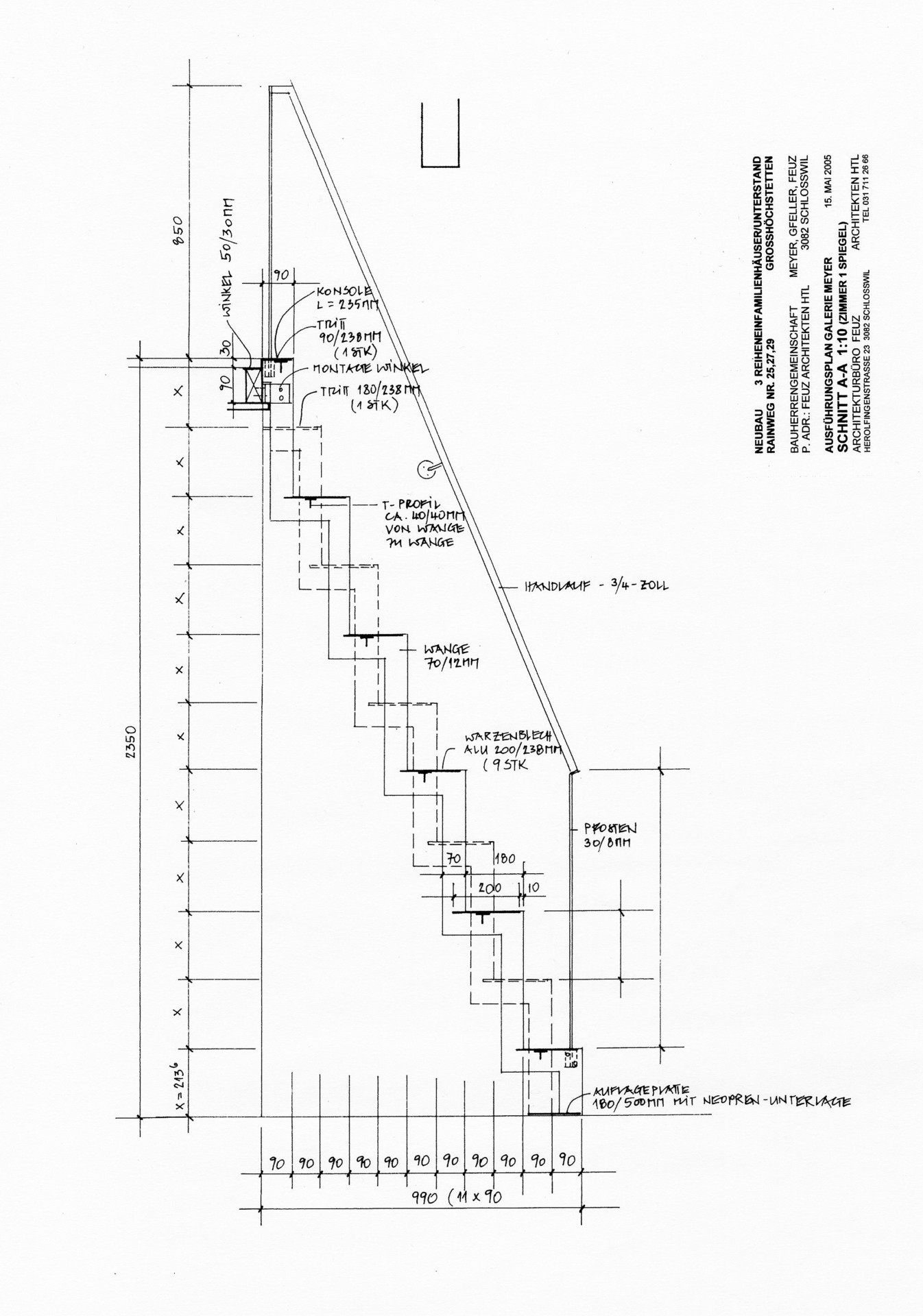

  • Querschnitt Galerie"Samba"treppe" als Submissionsgrundlage für Metallbauarbeiten

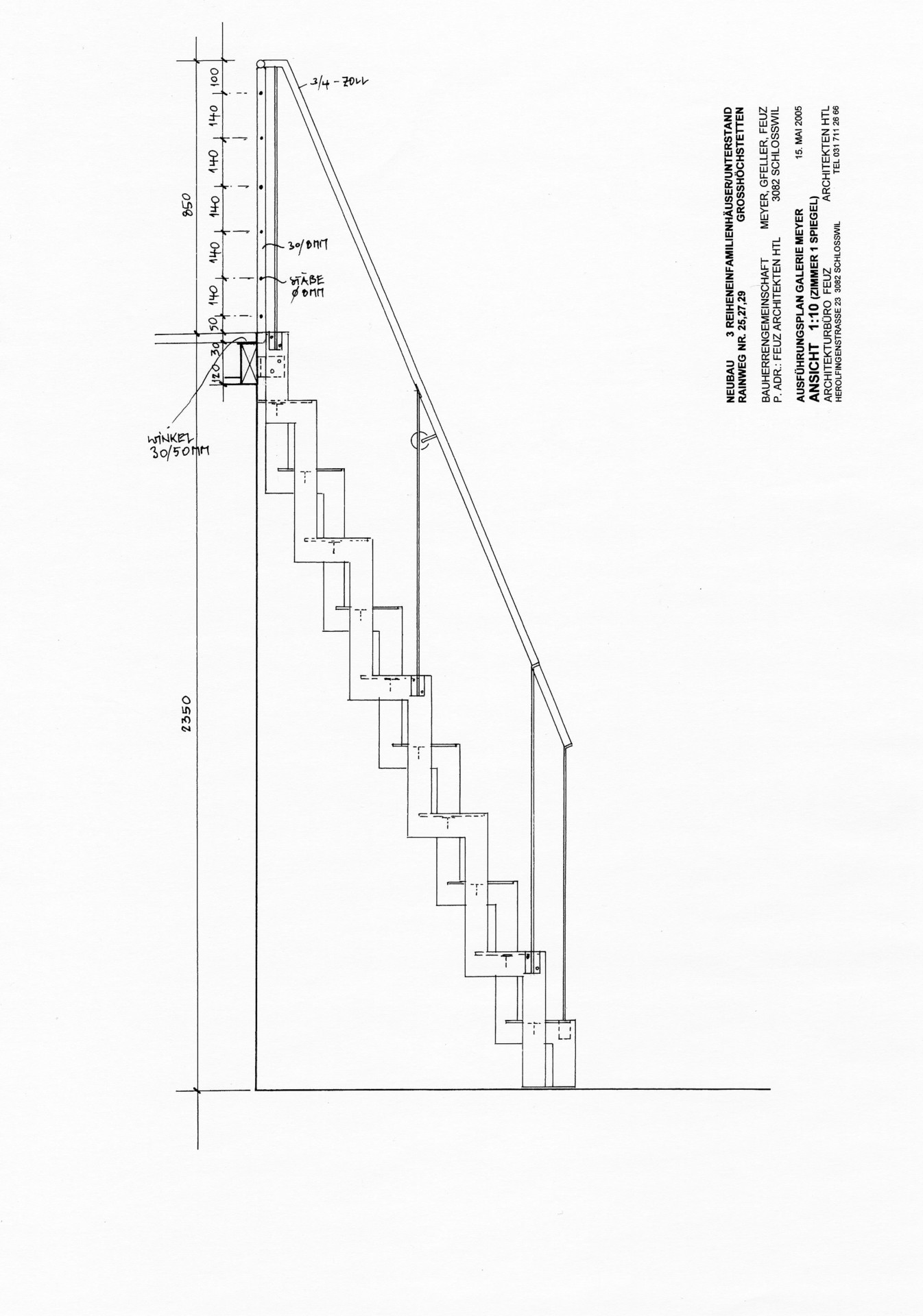

  • Ansicht Galerie"Samba"treppe als Submissionsgrundlage für Metallbauarbeiten

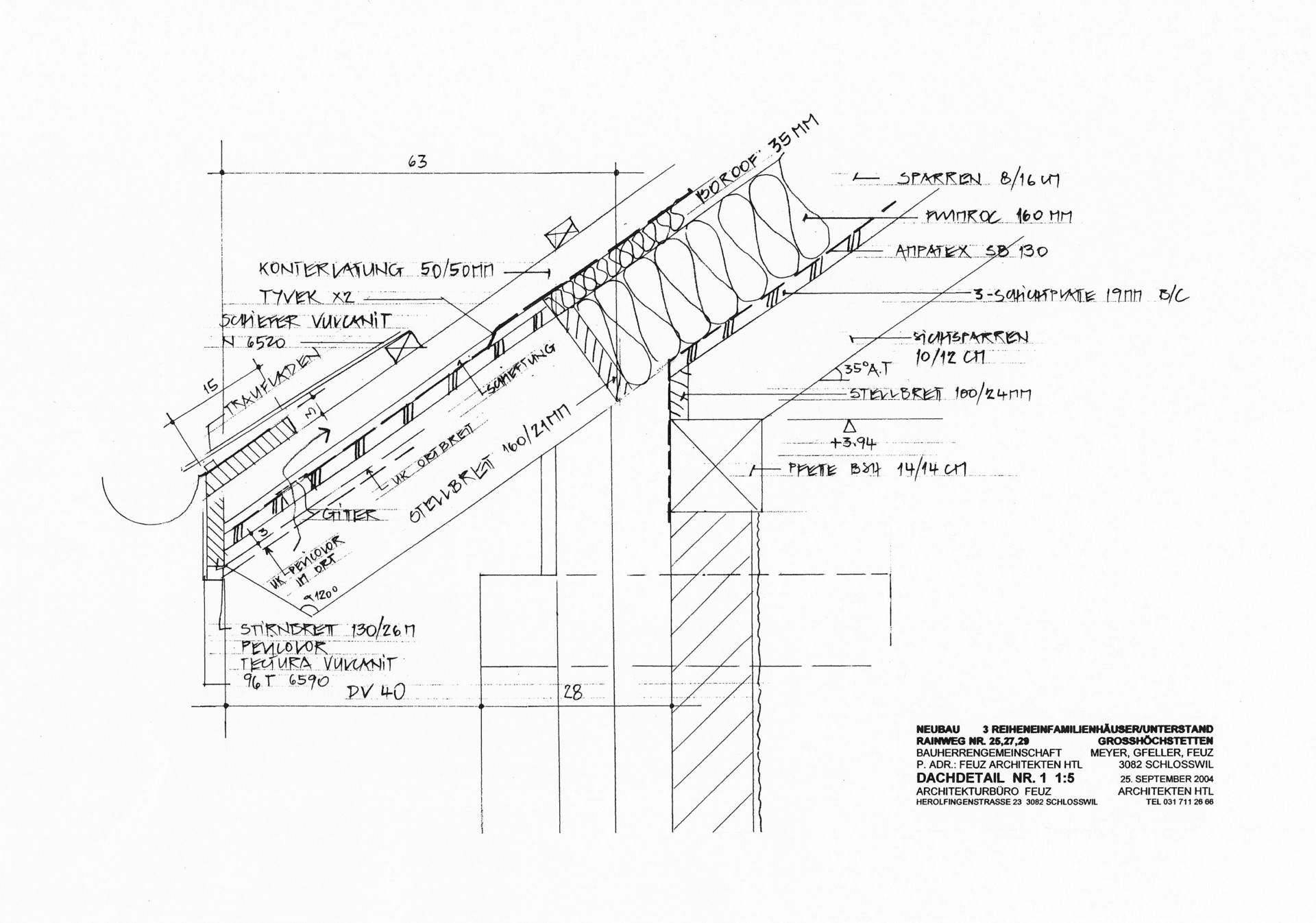

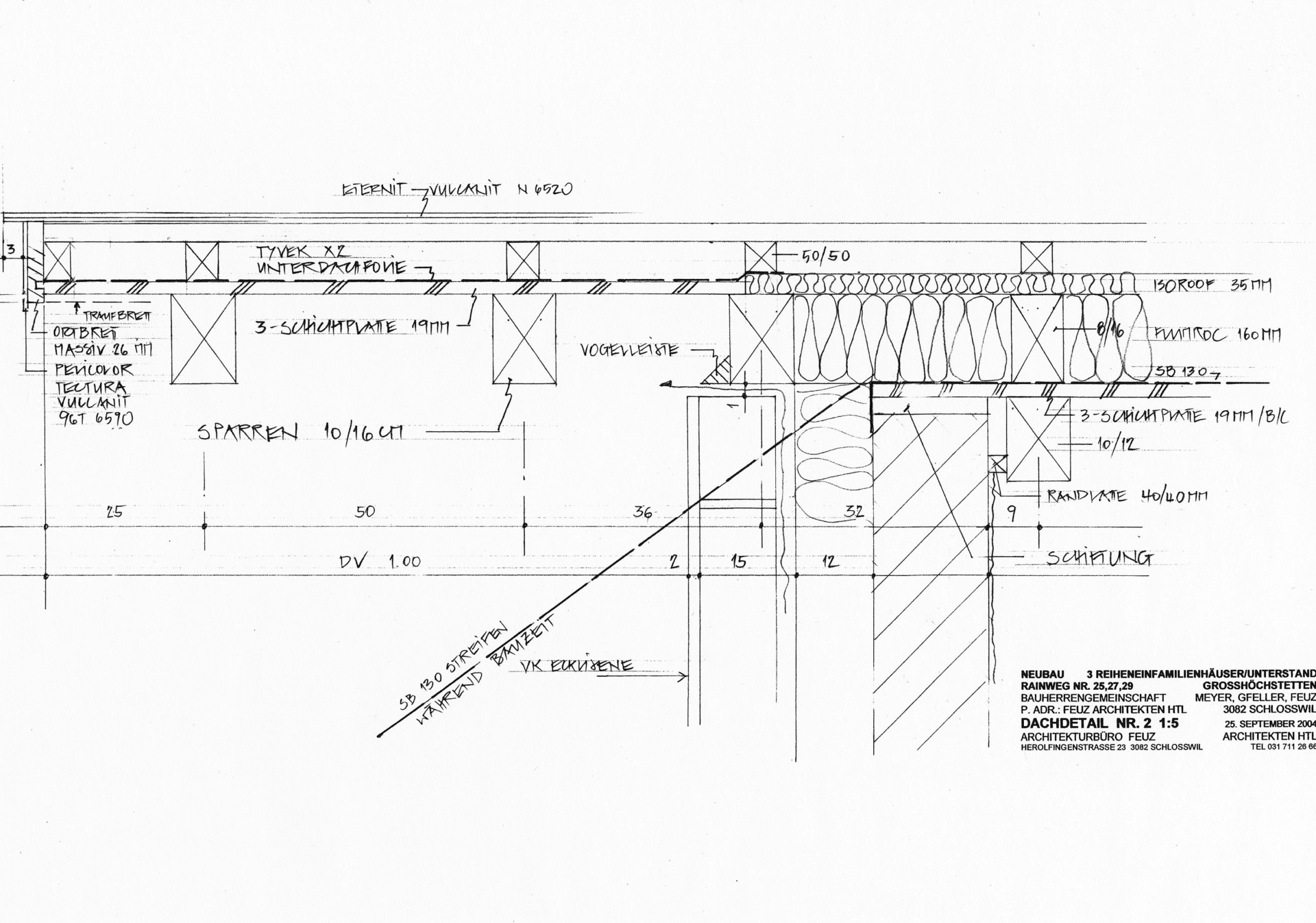

  • Ortdachabschlussdetail als Submissionsgrundlage für Zimmerarbeiten
  • Traufabschlussdetail als Submissionsgrundlage für Zimmerarbeiten
